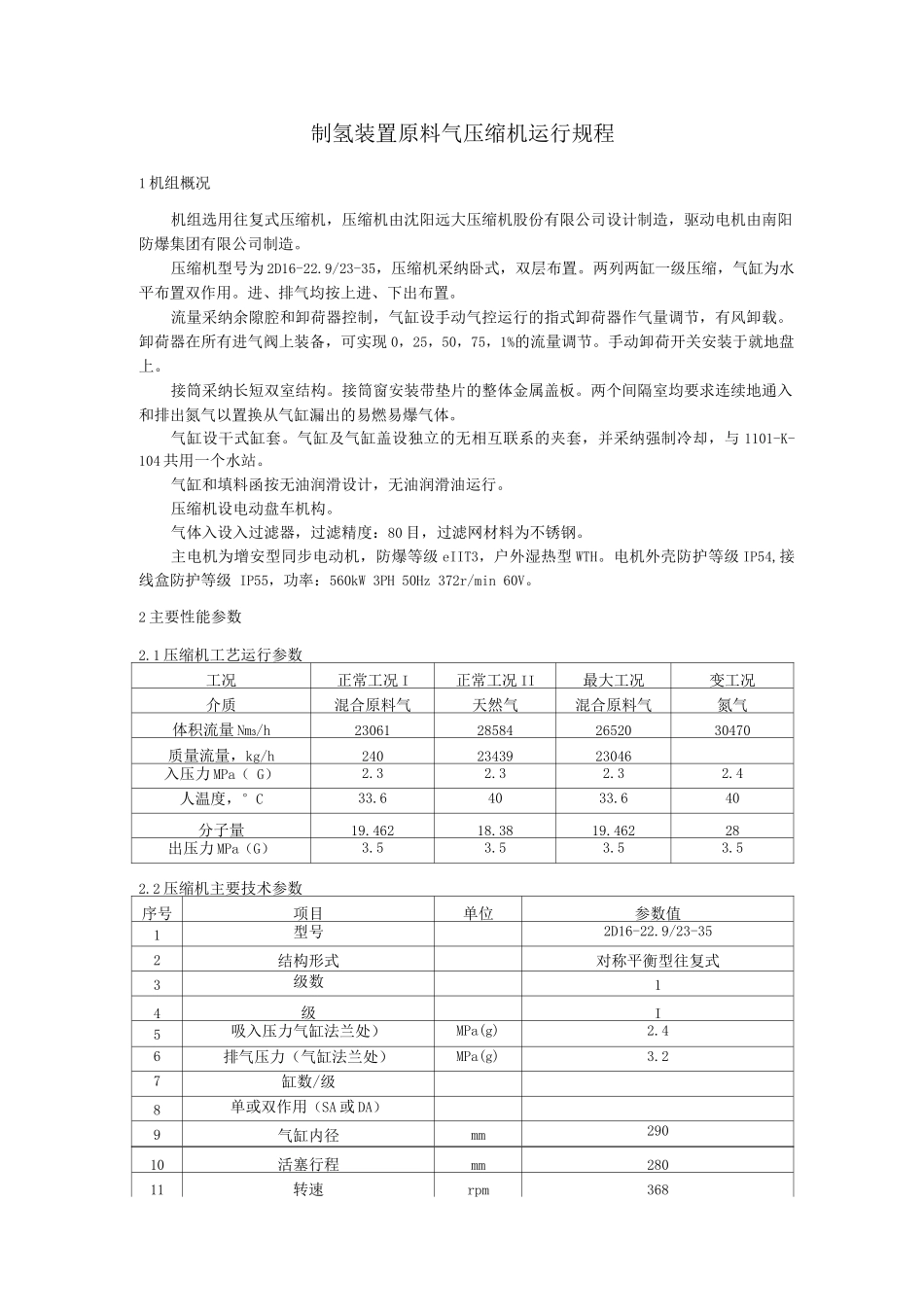

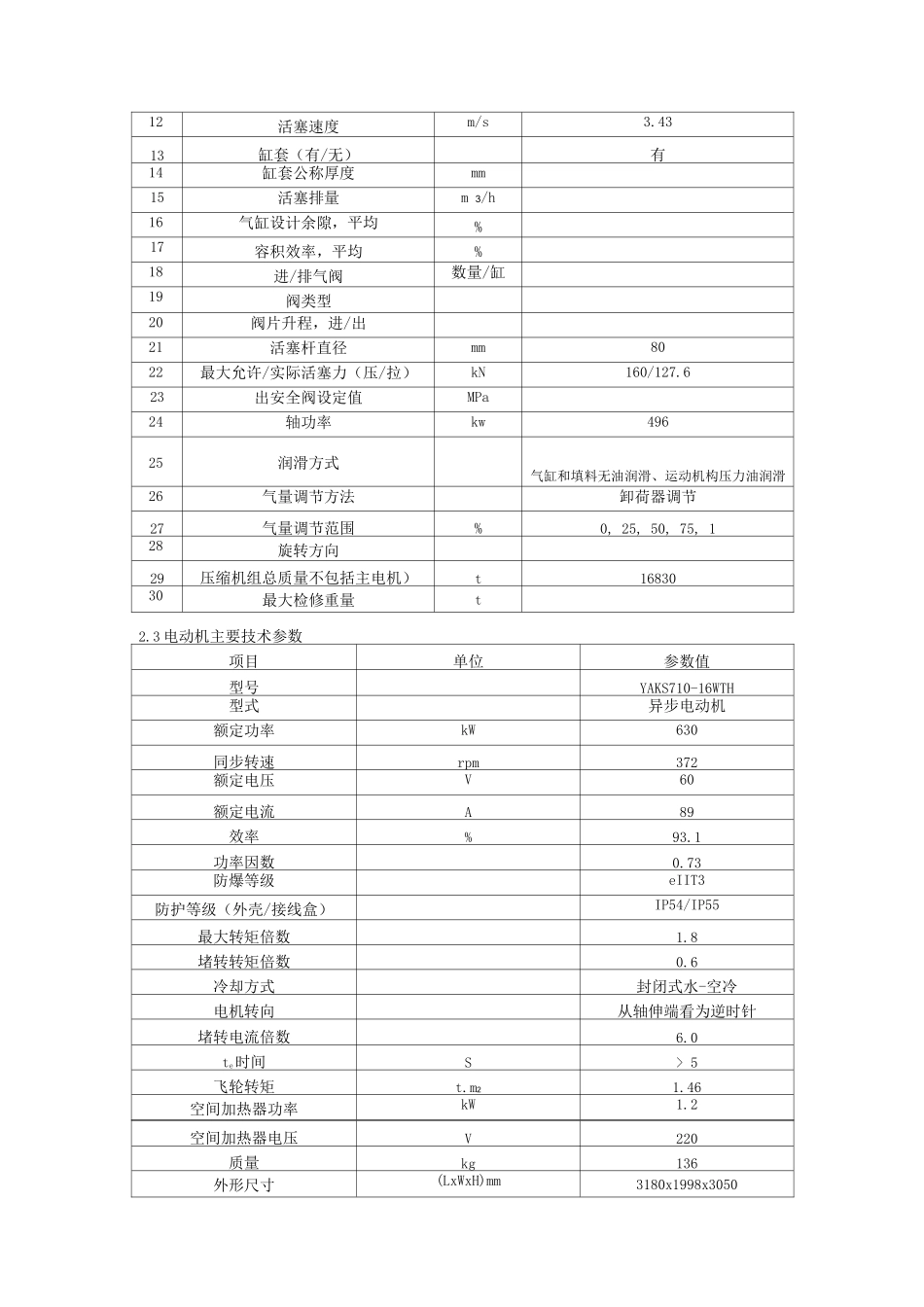

制氢装置原料气压缩机运行规程1 机组概况机组选用往复式压缩机，压缩机由沈阳远大压缩机股份有限公司设计制造，驱动电机由南阳防爆集团有限公司制造。压缩机型号为 2D16-22.9/23-35，压缩机采纳卧式，双层布置。两列两缸一级压缩，气缸为水平布置双作用。进、排气均按上进、下出布置。流量采纳余隙腔和卸荷器控制，气缸设手动气控运行的指式卸荷器作气量调节，有风卸载。卸荷器在所有进气阀上装备，可实现 0，25，50，75，1%的流量调节。手动卸荷开关安装于就地盘上。接筒采纳长短双室结构。接筒窗安装带垫片的整体金属盖板。两个间隔室均要求连续地通入和排出氮气以置换从气缸漏出的易燃易爆气体。气缸设干式缸套。气缸及气缸盖设独立的无相互联系的夹套，并采纳强制冷却，与 1101-K-104 共用一个水站。气缸和填料函按无油润滑设计，无油润滑油运行。压缩机设电动盘车机构。气体入设入过滤器，过滤精度：80 目，过滤网材料为不锈钢。主电机为增安型同步电动机，防爆等级 eIIT3，户外湿热型 WTH。电机外壳防护等级 IP54,接线盒防护等级 IP55，功率：560kW 3PH 50Hz 372r/min 60V。2 主要性能参数2.1 压缩机工艺运行参数工况正常工况 I正常工况 II最大工况变工况介质混合原料气天然气混合原料气氮气体积流量 Nm3/h23061285842652030470质量流量，kg/h2402343923046入压力 MPa（ G）2.32.32.32.4人温度，°C33.64033.640分子量19.46218.3819.46228出压力 MPa（G）3.53.53.53.52.2 压缩机主要技术参数序号项目单位参数值1型号2D16-22.9/23-352结构形式对称平衡型往复式3级数14级I5吸入压力气缸法兰处）MPa(g)2.46排气压力（气缸法兰处）MPa(g)3.27缸数/级8单或双作用（SA 或 DA）9气缸内径mm29010活塞行程mm28011转速rpm36812活塞速度m/s3.4313缸套（有/无）有14缸套公称厚度mm15活塞排量m 3/h16气缸设计余隙，平均%17容积效率，平均%18进/排气阀数量/缸19阀类型20阀片升程，进/出21活塞杆直径mm8022最大允许/实际活塞力（压/拉）kN160/127.623出安全阀设定值MPa24轴功率kw49625润滑方式气缸和填料无油润滑、运动机构压力油润滑26气量调节方法卸荷器调节27气量调节范围%0, 25, 50, 75, 128旋转方向29压缩机组总质量不包括主电机）t1683030最大检修重量t2.3 电动机主要技术参数项目单位参数值型号YAKS710-16WTH型式异步电动机额定功率kW630同步转速rpm372额定电压V60额定电流A89效率%93.1功率因数0.73防爆等级eIIT3防护...
