勘测设计工作流程

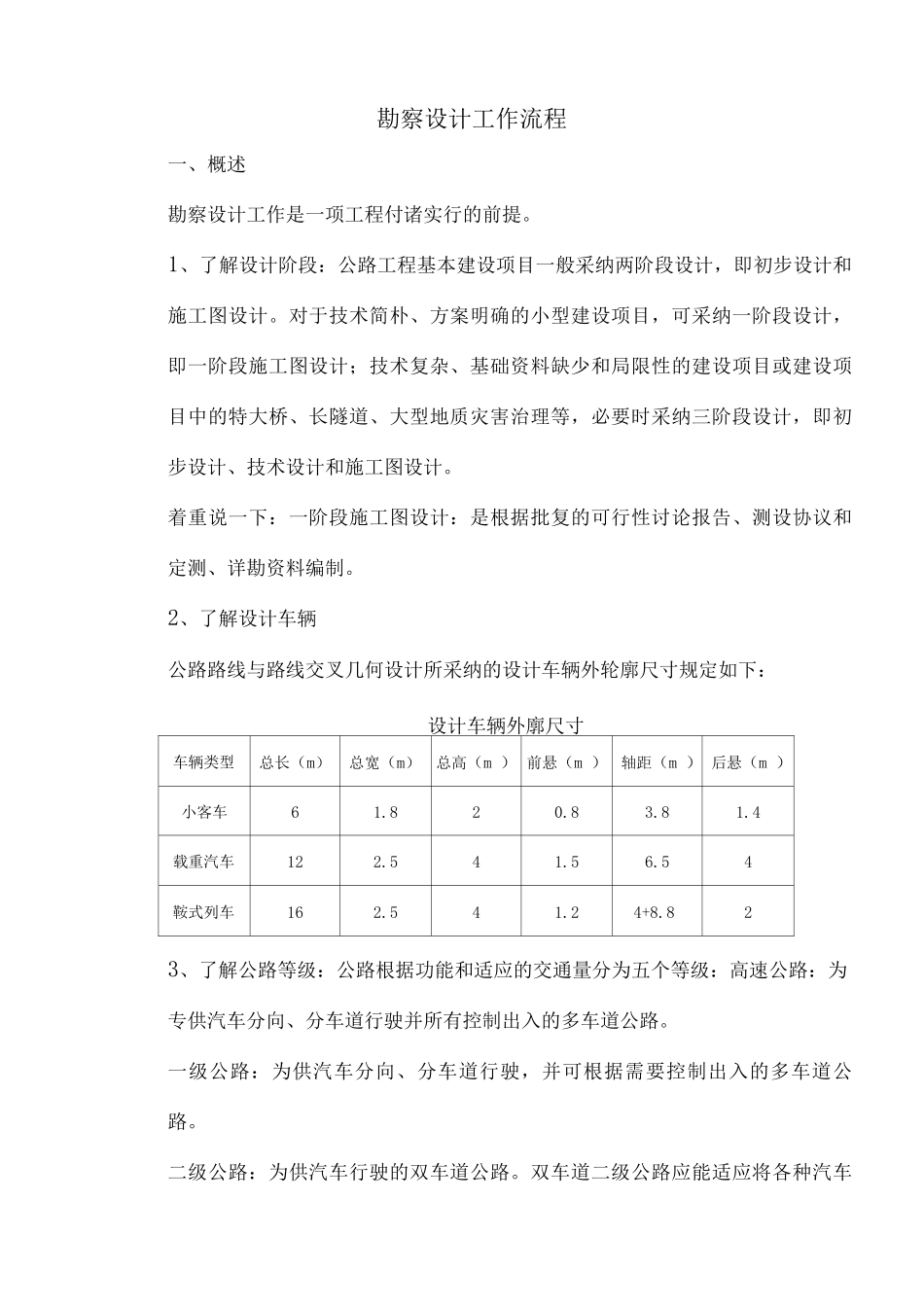

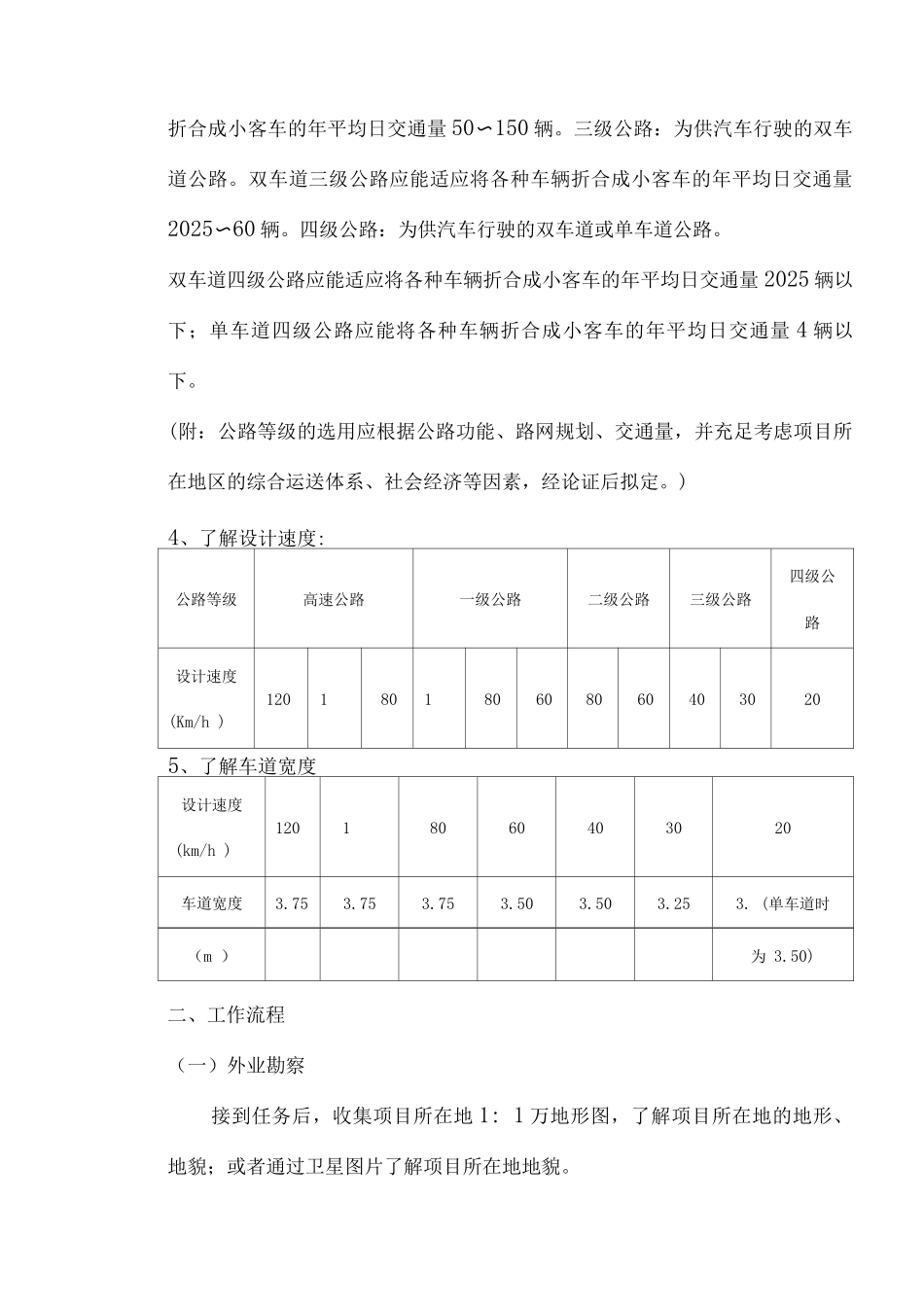

勘察设计工作流程一、概述勘察设计工作是一项工程付诸实行的前提。1、了解设计阶段：公路工程基本建设项目一般采纳两阶段设计，即初步设计和施工图设计。对于技术简朴、方案明确的小型建设项目，可采纳一阶段设计，即一阶段施工图设计；技术复杂、基础资料缺少和局限性的建设项目或建设项目中的特大桥、长隧道、大型地质灾害治理等，必要时采纳三阶段设计，即初步设计、技术设计和施工图设计。着重说一下：一阶段施工图设计：是根据批复的可行性讨论报告、测设协议和定测、详勘资料编制。2、了解设计车辆公路路线与路线交叉几何设计所采纳的设计车辆外轮廓尺寸规定如下：设计车辆外廓尺寸车辆类型总长（m）总宽（m）总高（m ） 前悬（m ）轴距（m ） 后悬（m ）小客车61.820.83.81.4载重汽车122.541.56.54鞍式列车162.541.24+8.823、了解公路等级：公路根据功能和适应的交通量分为五个等级：高速公路：为专供汽车分向、分车道行驶并所有控制出入的多车道公路。一级公路：为供汽车分向、分车道行驶，并可根据需要控制出入的多车道公路。二级公路：为供汽车行驶的双车道公路。双车道二级公路应能适应将各种汽车折合成小客车的年平均日交通量 50〜150 辆。三级公路：为供汽车行驶的双车道公路。双车道三级公路应能适应将各种车辆折合成小客车的年平均日交通量2025〜60 辆。四级公路：为供汽车行驶的双车道或单车道公路。双车道四级公路应能适应将各种车辆折合成小客车的年平均日交通量 2025 辆以下；单车道四级公路应能将各种车辆折合成小客车的年平均日交通量 4 辆以下。(附：公路等级的选用应根据公路功能、路网规划、交通量，并充足考虑项目所在地区的综合运送体系、社会经济等因素，经论证后拟定。)4、了解设计速度:公路等级高速公路一级公路二级公路三级公路四级公路设计速度(Km/h )1201801806080604030205、了解车道宽度设计速度(km/h )12018060403020车道宽度3.753.753.753.503.503.253. (单车道时（m ）为 3.50)二、工作流程（一）外业勘察接到任务后，收集项目所在地 1: 1 万地形图，了解项目所在地的地形、地貌；或者通过卫星图片了解项目所在地地貌。1、选线选线是在道路规划路线起终点之间选定一条技术上可行，经济上合理，又能符合使用规定的道路中心、线的工作。它面对的是一个复杂的自然环境和设计经济条件，需要综合考虑多方面因素。为达此目的，选线必须由粗到细，由轮廓到具体，逐步进一步，分阶段分环节地加...
