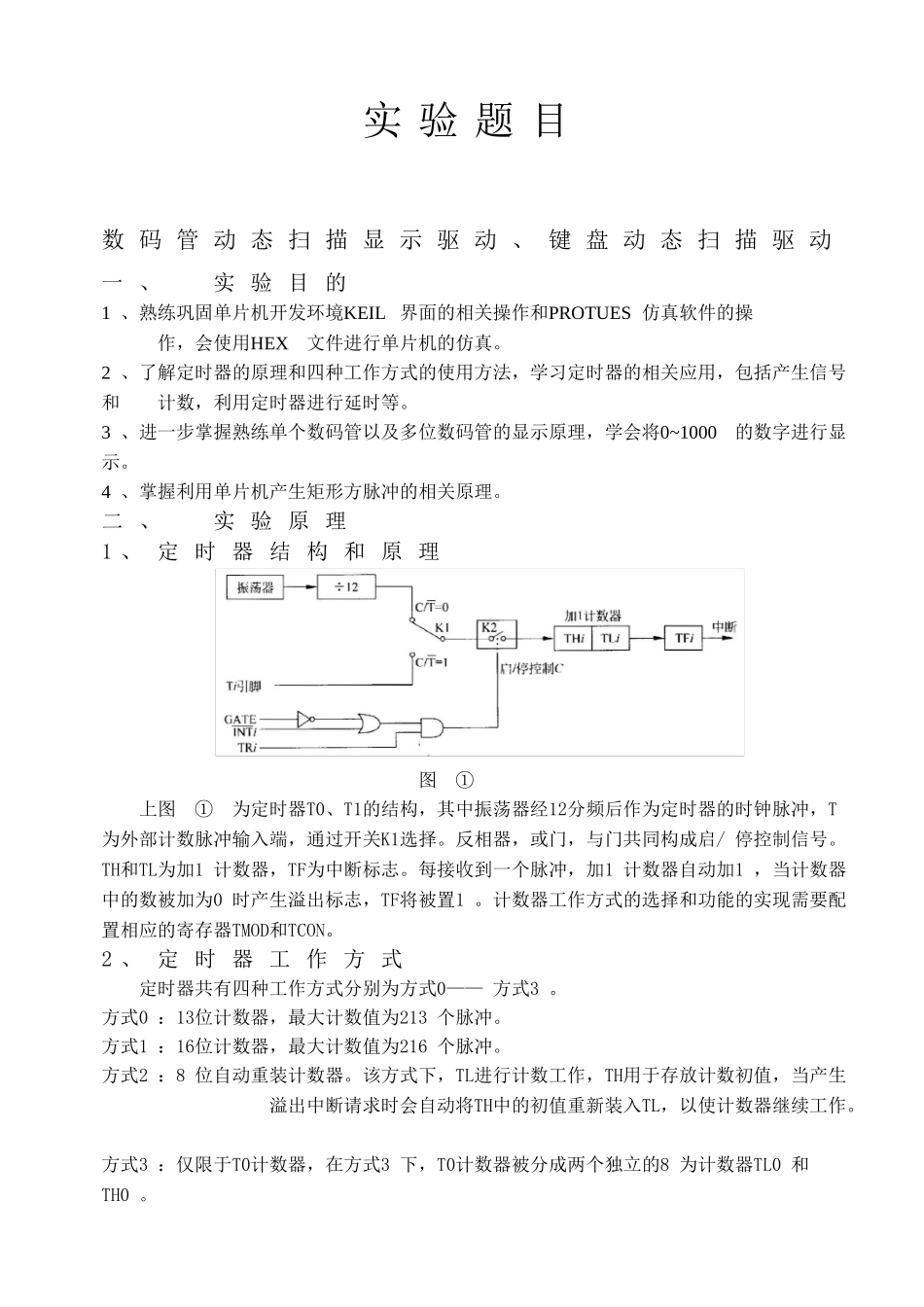

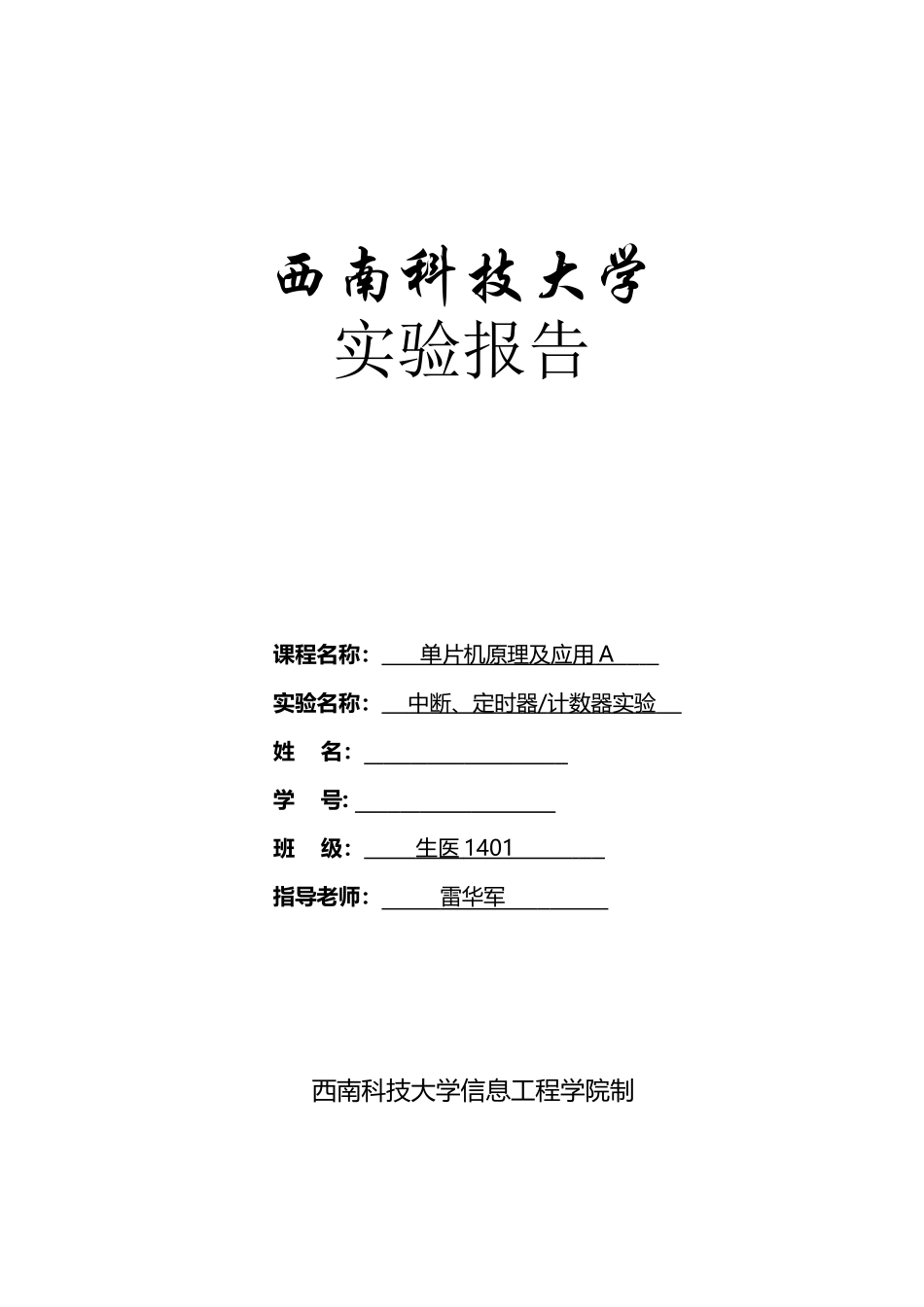

单片机实验 3 中断、定时器计数器实验(10 页)Good is good, but better carries it.精益求精，善益求善。西南科技大学实验报告课程名称： 单片机原理及应用 A 实验名称： 中断、定时器 / 计数器实验 姓 名： 学 号: 班 级： 生医 1401 指导老师： 雷华军 西南科技大学信息工程学院制实 验 题 目数 码 管 动 态 扫 描 显 示 驱 动 、 键 盘 动 态 扫 描 驱 动一 、实 验 目 的1 、熟练巩固单片机开发环境KEIL 界面的相关操作和PROTUES 仿真软件的操 作，会使用HEX文件进行单片机的仿真。2 、了解定时器的原理和四种工作方式的使用方法，学习定时器的相关应用，包括产生信号和计数，利用定时器进行延时等。3 、进一步掌握熟练单个数码管以及多位数码管的显示原理，学会将0~1000的数字进行显示。4 、掌握利用单片机产生矩形方脉冲的相关原理。二 、实 验 原 理1 、 定 时 器 结 构 和 原 理 图 ①上图 ① 为定时器T0、T1的结构，其中振荡器经12分频后作为定时器的时钟脉冲，T为外部计数脉冲输入端，通过开关K1选择。反相器，或门，与门共同构成启/ 停控制信号。TH和TL为加1 计数器，TF为中断标志。每接收到一个脉冲，加1 计数器自动加1 ，当计数器中的数被加为0 时产生溢出标志，TF将被置1 。计数器工作方式的选择和功能的实现需要配置相应的寄存器TMOD和TCON。2 、 定 时 器 工 作 方 式 定时器共有四种工作方式分别为方式0—— 方式3 。 方式0 ：13位计数器，最大计数值为213 个脉冲。 方式1 ：16位计数器，最大计数值为216 个脉冲。 方式2 ：8 位自动重装计数器。该方式下，TL进行计数工作，TH用于存放计数初值，当产生溢出中断请求时会自动将TH中的初值重新装入TL，以使计数器继续工作。 方式3 ：仅限于T0计数器，在方式3 下，T0计数器被分成两个独立的8 为计数器TL0 和TH0 。3 、定时器间隔1ms 产生一个脉冲利用单片机1 P3.0口进行脉冲的输出，通过定时器进行端口定时控制，实现每1ms 高低电平变换。就可以实现一个占空比为50% 的矩形脉冲输出。对于定时器的定时功能实现，需要进行定时器模式选择，定时器初值设定。4 、利用中断进行脉冲的计数将单片机1 P3.0口输出的脉冲连接到单片机2 的中断INT0口P3.2，通过脉冲的高低电平变换触发中断0 ，进行脉冲个数的计数。 三 、实 验 步 骤（ 一 ） 实 验 详 细 步...
