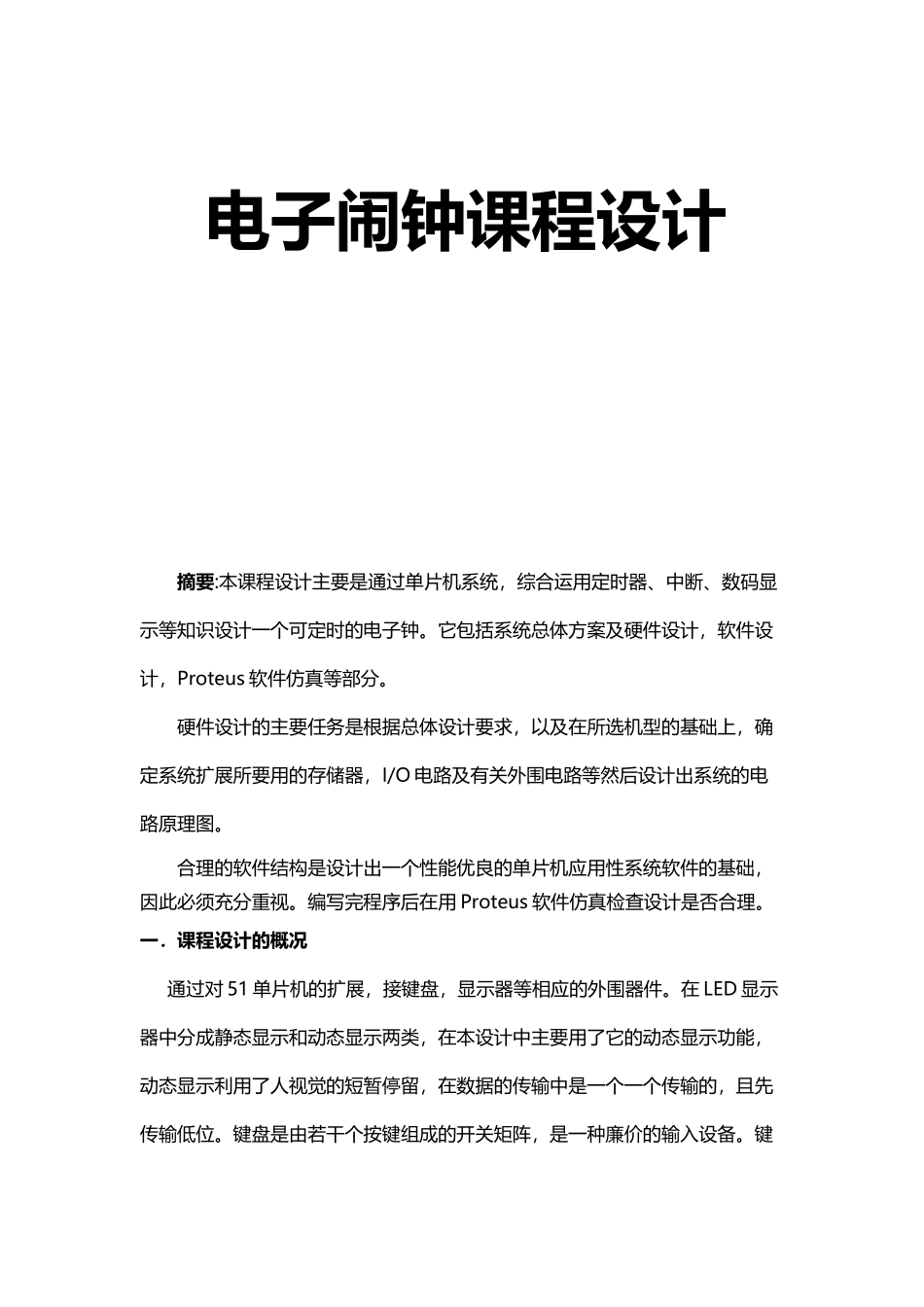

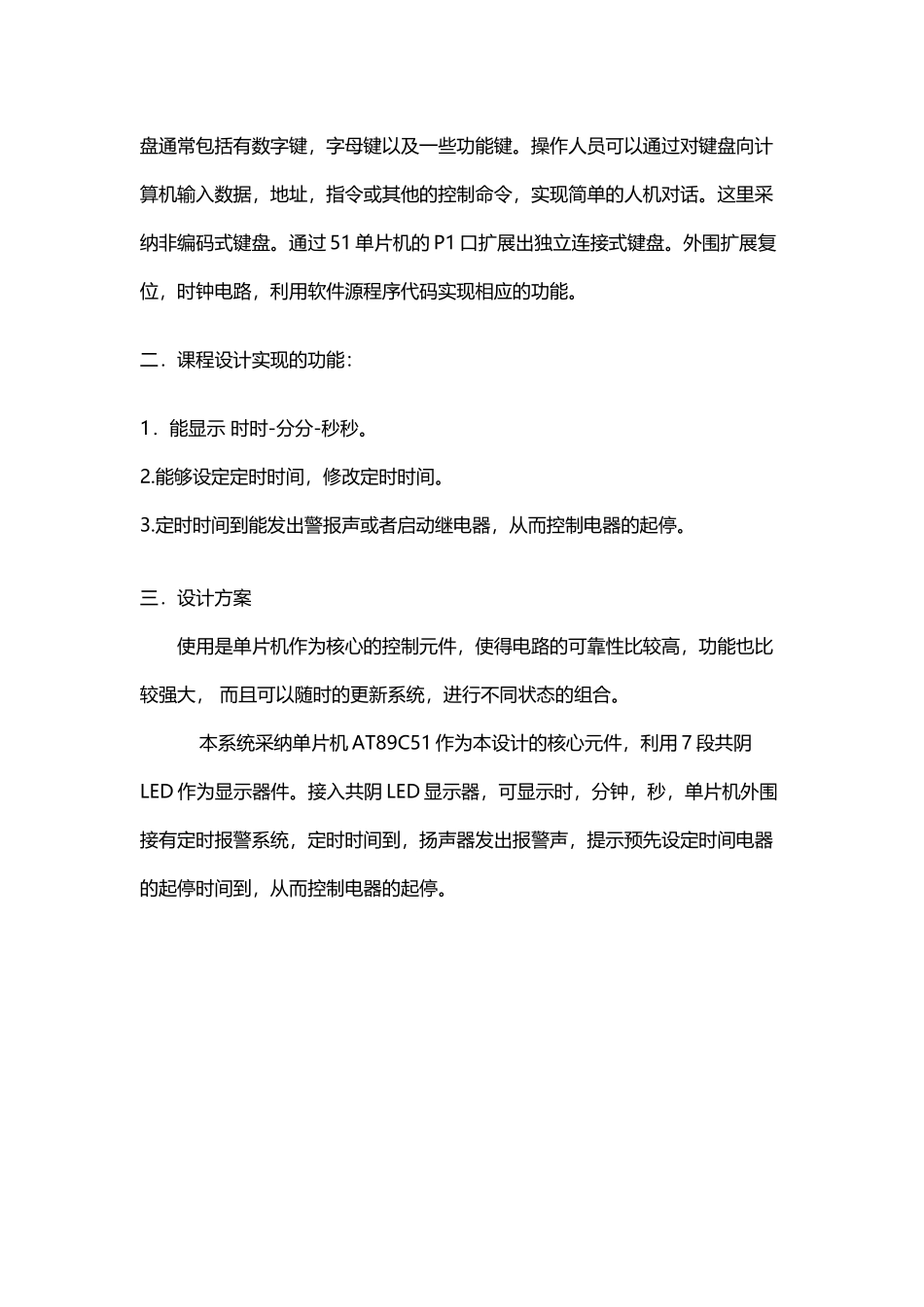

单片机汇编程序电子闹钟(14 页)Good is good, but better carries it.精益求精，善益求善。电子闹钟课程设计摘要:本课程设计主要是通过单片机系统，综合运用定时器、中断、数码显示等知识设计一个可定时的电子钟。它包括系统总体方案及硬件设计，软件设计，Proteus 软件仿真等部分。硬件设计的主要任务是根据总体设计要求，以及在所选机型的基础上，确定系统扩展所要用的存储器，I/O 电路及有关外围电路等然后设计出系统的电路原理图。合理的软件结构是设计出一个性能优良的单片机应用性系统软件的基础，因此必须充分重视。编写完程序后在用 Proteus 软件仿真检查设计是否合理。一．课程设计的概况 通过对 51 单片机的扩展，接键盘，显示器等相应的外围器件。在 LED 显示器中分成静态显示和动态显示两类，在本设计中主要用了它的动态显示功能，动态显示利用了人视觉的短暂停留，在数据的传输中是一个一个传输的，且先传输低位。键盘是由若干个按键组成的开关矩阵，是一种廉价的输入设备。键盘通常包括有数字键，字母键以及一些功能键。操作人员可以通过对键盘向计算机输入数据，地址，指令或其他的控制命令，实现简单的人机对话。这里采纳非编码式键盘。通过 51 单片机的 P1 口扩展出独立连接式键盘。外围扩展复位，时钟电路，利用软件源程序代码实现相应的功能。二．课程设计实现的功能：1．能显示 时时-分分-秒秒。2.能够设定定时时间，修改定时时间。3.定时时间到能发出警报声或者启动继电器，从而控制电器的起停。三．设计方案 使用是单片机作为核心的控制元件，使得电路的可靠性比较高，功能也比较强大， 而且可以随时的更新系统，进行不同状态的组合。 本系统采纳单片机 AT89C51 作为本设计的核心元件，利用 7 段共阴LED 作为显示器件。接入共阴 LED 显示器，可显示时，分钟，秒，单片机外围接有定时报警系统，定时时间到，扬声器发出报警声，提示预先设定时间电器的起停时间到，从而控制电器的起停。报警器数码显示时钟电路AT89C51键盘电路电路由下列部分组成：时钟电路、复位电路、控制电路、LED 显示，报警电路，芯片选用 AT89C51 单片机。 系统框图：四．硬件设计1.单片机 AT89C51AT89C51 是一个低电压，高性能 CMOS 型 8 位单片机，片内含 4KB 的可反复擦写的 Flash 只读程序存储器（ROM）和 128 B 的随机存取数据存储器（RAM），器件采纳 ATMEL 公司的高密度、非易失性存储技术生产...
