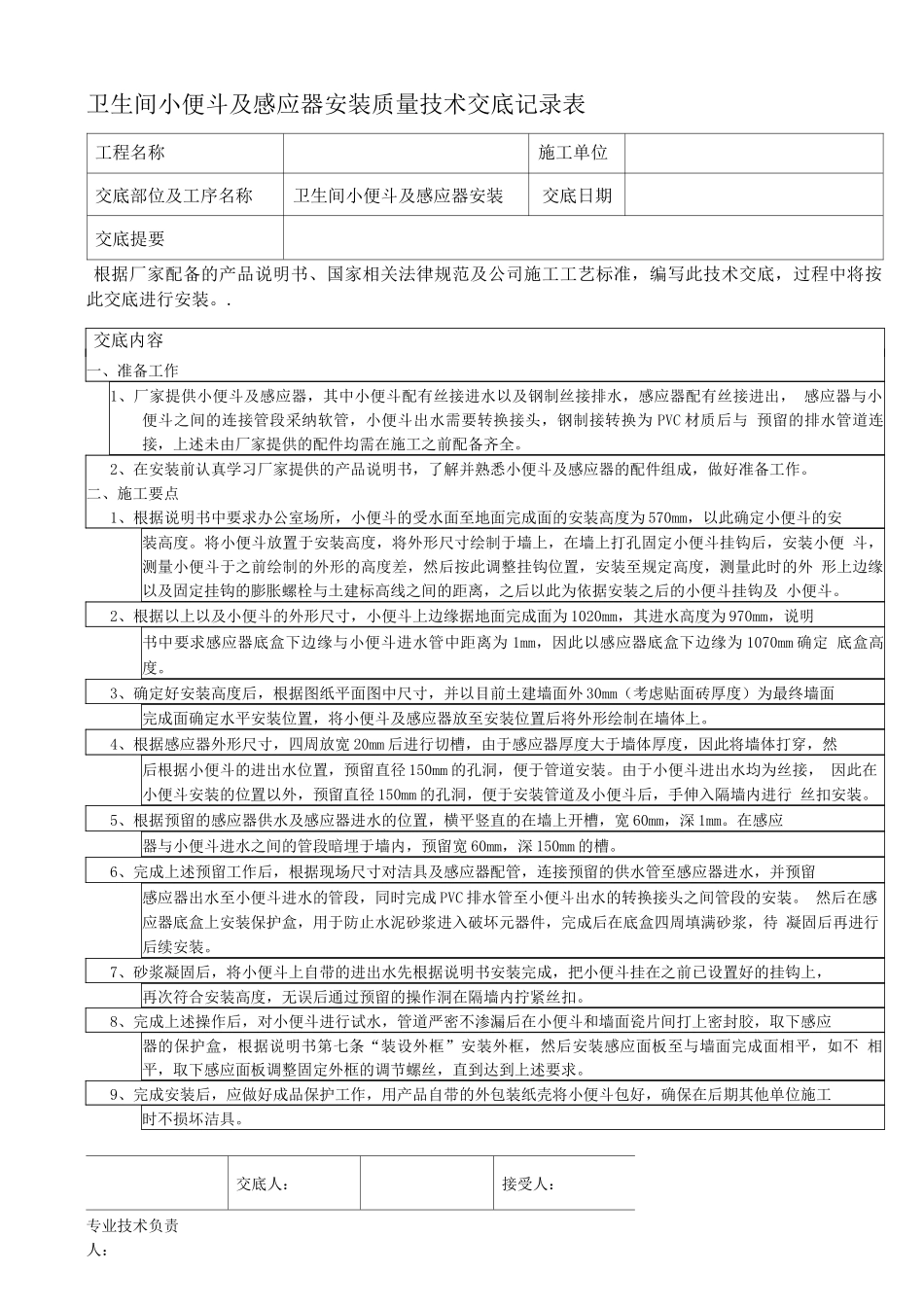

卫生间小便斗及感应器安装质量技术交底记录表工程名称施工单位交底部位及工序名称卫生间小便斗及感应器安装交底日期交底提要根据厂家配备的产品说明书、国家相关法律规范及公司施工工艺标准，编写此技术交底，过程中将按 此交底进行安装。.交底内容一、准备工作1、厂家提供小便斗及感应器，其中小便斗配有丝接进水以及钢制丝接排水，感应器配有丝接进出， 感应器与小便斗之间的连接管段采纳软管，小便斗出水需要转换接头，钢制接转换为 PVC 材质后与 预留的排水管道连接，上述未由厂家提供的配件均需在施工之前配备齐全。2、在安装前认真学习厂家提供的产品说明书，了解并熟悉小便斗及感应器的配件组成，做好准备工作。二、施工要点1、根据说明书中要求办公室场所，小便斗的受水面至地面完成面的安装高度为 570mm，以此确定小便斗的安装高度。将小便斗放置于安装高度，将外形尺寸绘制于墙上，在墙上打孔固定小便斗挂钩后，安装小便 斗，测量小便斗于之前绘制的外形的高度差，然后按此调整挂钩位置，安装至规定高度，测量此时的外 形上边缘以及固定挂钩的膨胀螺栓与土建标高线之间的距离，之后以此为依据安装之后的小便斗挂钩及 小便斗。2、根据以上以及小便斗的外形尺寸，小便斗上边缘据地面完成面为 1020mm，其进水高度为 970mm，说明书中要求感应器底盒下边缘与小便斗进水管中距离为 1mm，因此以感应器底盒下边缘为 1070mm 确定 底盒高度。3、确定好安装高度后，根据图纸平面图中尺寸，并以目前土建墙面外 30mm（考虑贴面砖厚度）为最终墙面完成面确定水平安装位置，将小便斗及感应器放至安装位置后将外形绘制在墙体上。4、根据感应器外形尺寸，四周放宽 20mm 后进行切槽，由于感应器厚度大于墙体厚度，因此将墙体打穿，然后根据小便斗的进出水位置，预留直径 150mm 的孔洞，便于管道安装。由于小便斗进出水均为丝接， 因此在小便斗安装的位置以外，预留直径 150mm 的孔洞，便于安装管道及小便斗后，手伸入隔墙内进行 丝扣安装。5、根据预留的感应器供水及感应器进水的位置，横平竖直的在墙上开槽，宽 60mm，深 1mm。在感应器与小便斗进水之间的管段暗埋于墙内，预留宽 60mm，深 150mm 的槽。6、完成上述预留工作后，根据现场尺寸对洁具及感应器配管，连接预留的供水管至感应器进水，并预留感应器出水至小便斗进水的管段，同时完成 PVC 排水管至小便斗出水的转换接头之间管段的安装。 然后在感应器底盒上安装保...
