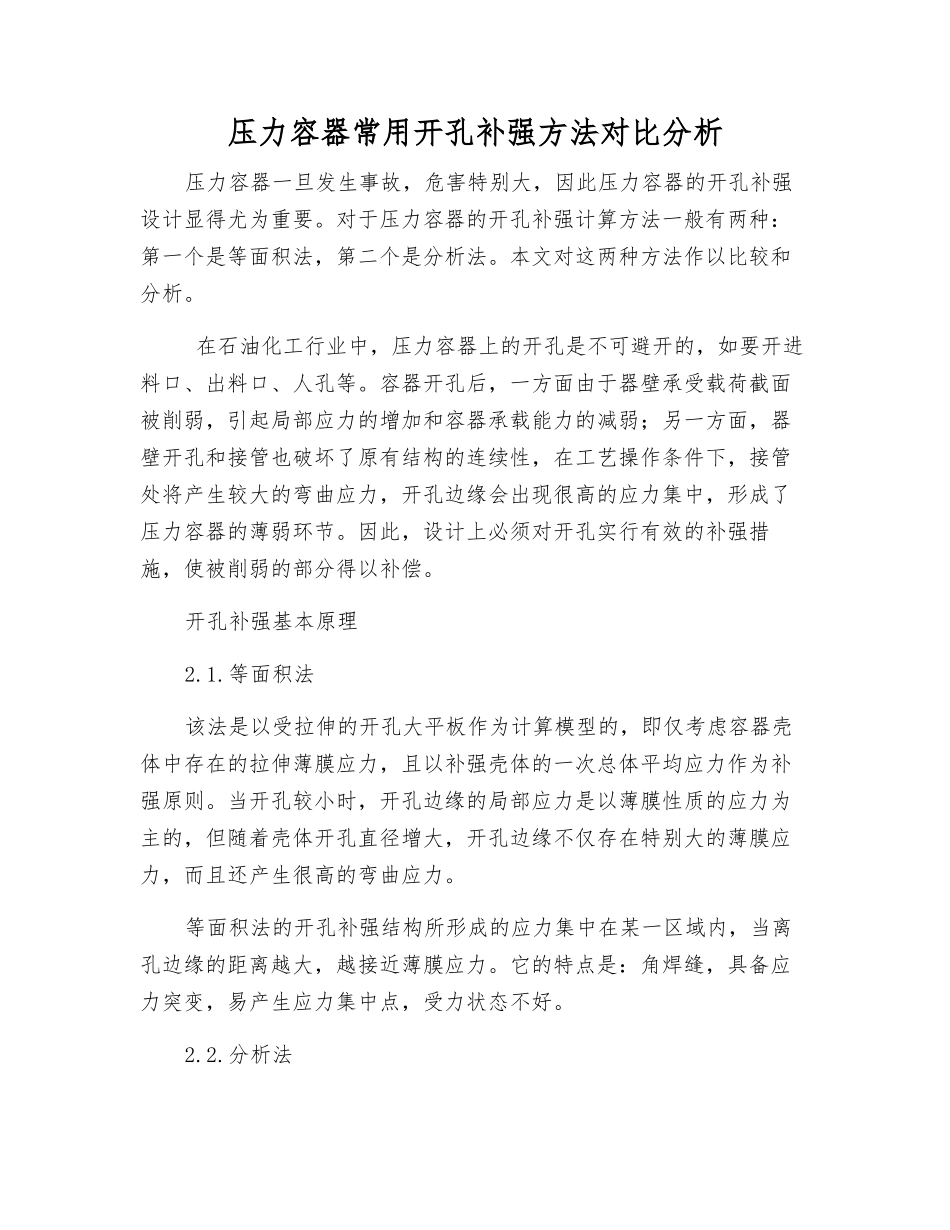

压力容器常用开孔补强方法对比分析压力容器一旦发生事故，危害特别大，因此压力容器的开孔补强设计显得尤为重要。对于压力容器的开孔补强计算方法一般有两种：第一个是等面积法，第二个是分析法。本文对这两种方法作以比较和分析。 在石油化工行业中，压力容器上的开孔是不可避开的，如要开进料口、出料口、人孔等。容器开孔后，一方面由于器壁承受载荷截面被削弱，引起局部应力的增加和容器承载能力的减弱；另一方面，器壁开孔和接管也破坏了原有结构的连续性，在工艺操作条件下，接管处将产生较大的弯曲应力，开孔边缘会出现很高的应力集中，形成了压力容器的薄弱环节。因此，设计上必须对开孔实行有效的补强措施，使被削弱的部分得以补偿。开孔补强基本原理2.1.等面积法该法是以受拉伸的开孔大平板作为计算模型的，即仅考虑容器壳体中存在的拉伸薄膜应力，且以补强壳体的一次总体平均应力作为补强原则。当开孔较小时，开孔边缘的局部应力是以薄膜性质的应力为主的，但随着壳体开孔直径增大，开孔边缘不仅存在特别大的薄膜应力，而且还产生很高的弯曲应力。等面积法的开孔补强结构所形成的应力集中在某一区域内，当离孔边缘的距离越大，越接近薄膜应力。它的特点是：角焊缝，具备应力突变，易产生应力集中点，受力状态不好。2.2.分析法这种补强方法是以壳体极限分析为基础的，相对等面积法合理得多，但须受开孔壳体和补强接管的尺寸限制。这种方法优点是：克服等面积法的缺点，在转角处采纳圆滑过渡，减少结构形状的突变，减小应力集中程度。将补强面积集中在应力最高点，充分利用补强面积，使补强更经济、合理。对比分析3.1.等面积法等面积法顾名思义：壳体截面因开孔被削弱的承受强度的面积，须有补强材料予以等面积补偿，其实质是壳体截面因开孔丧失的强度，即被削弱的“强度面积”A 乘以壳体材料在设计温度下的许用应力[σ]t，即 A[σ]t，应当由补强材料予以补偿，当补强材料与壳体材料相同时，则补强面积就等于削弱的面积，故称等面积法。由于该方法仅从计算截面的一次平均应力概念出发，只考虑壳体计算截面的承载能力与内压的平衡，因此是属于满足静力强度的简单方法。它对开孔结构安定性的保障是通过双向受拉伸的无限大平板开孔问题所导出的孔边应力集中系数≤3 的模型近似加以考虑的，不过，此法由于长时间的使用，一般压力容器使用条件也能满足安定性要求，因此在工程设计中有着广泛的应用。3.2.分析法该方法是基于较复杂的壳体极限...
