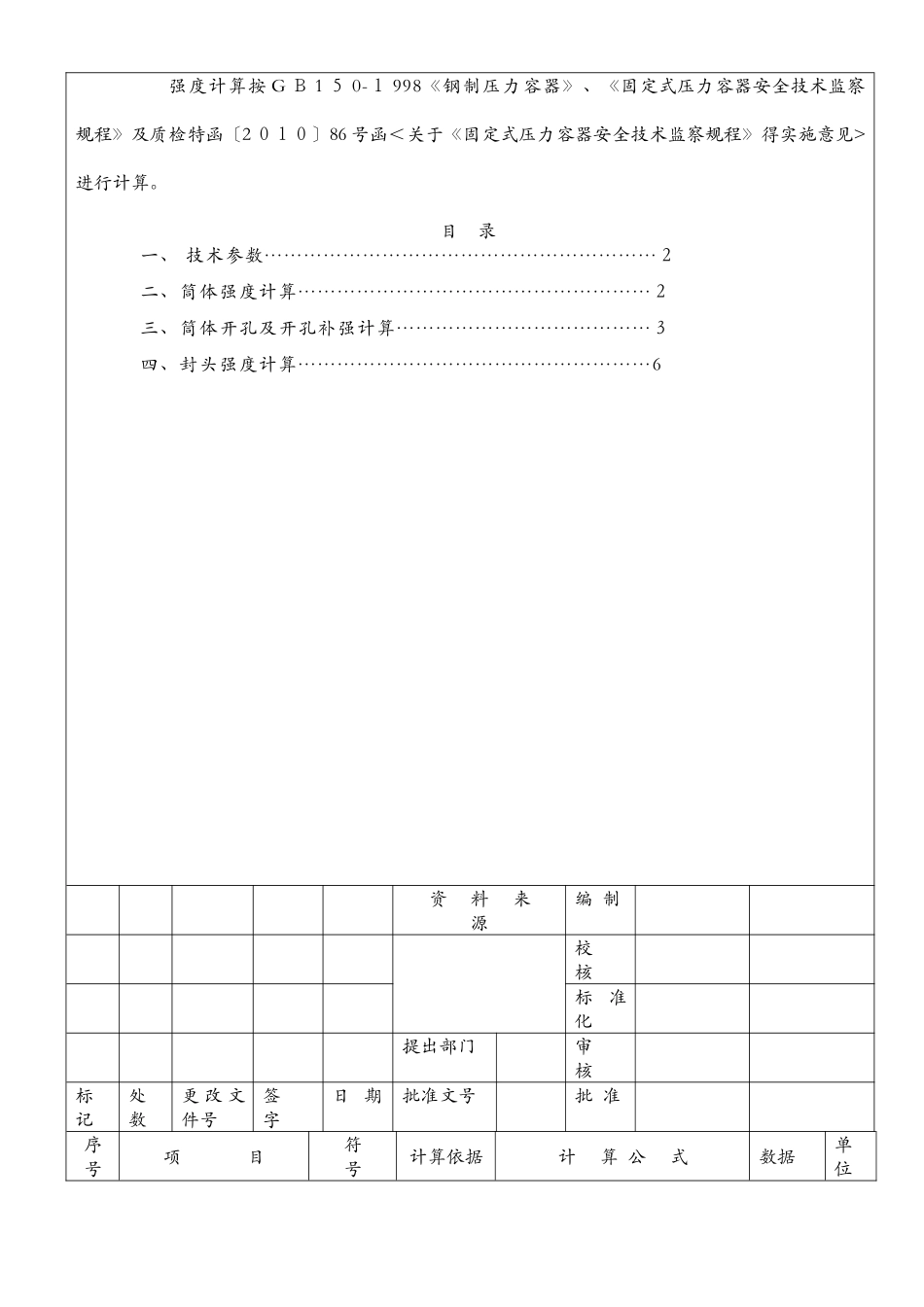

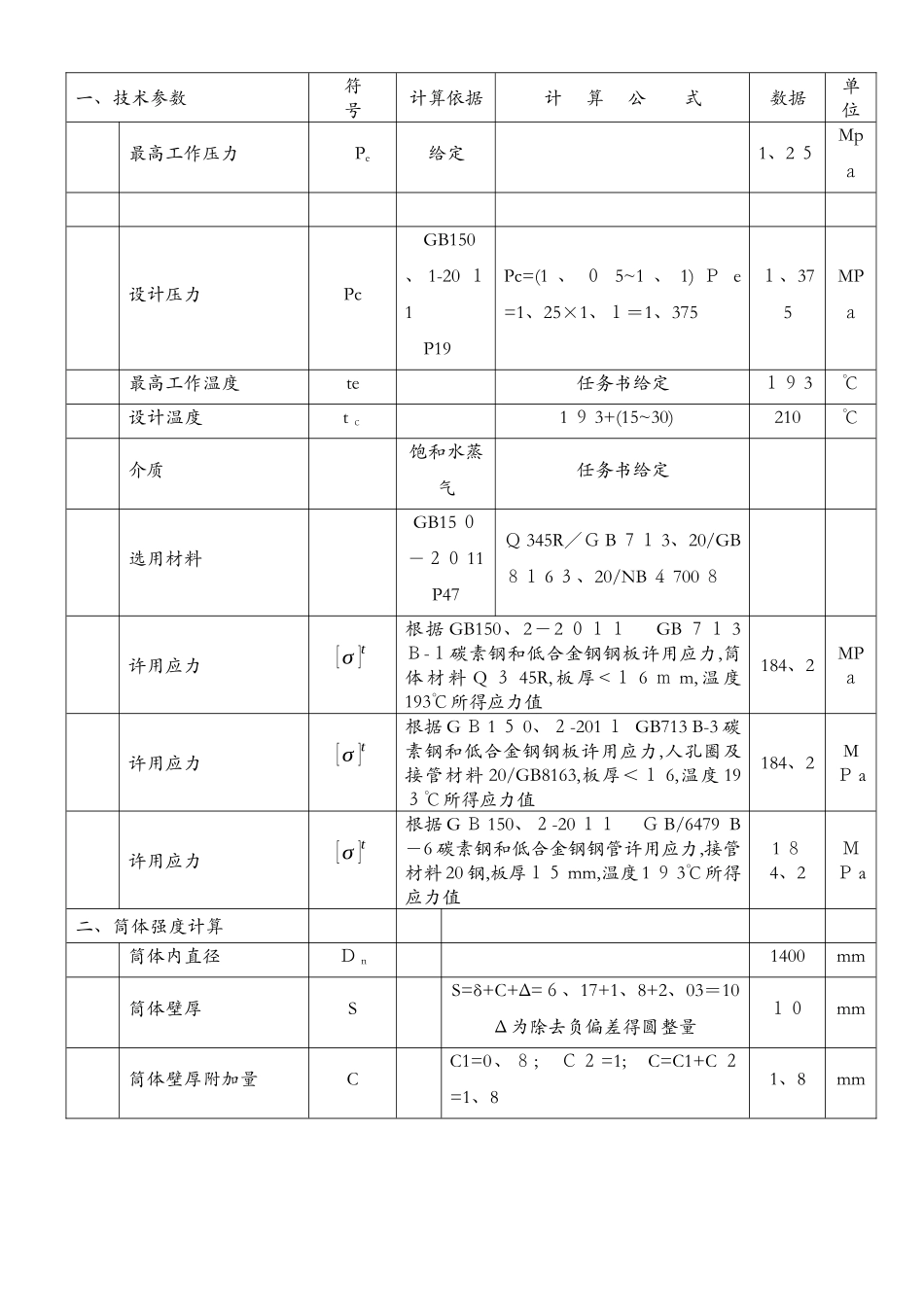

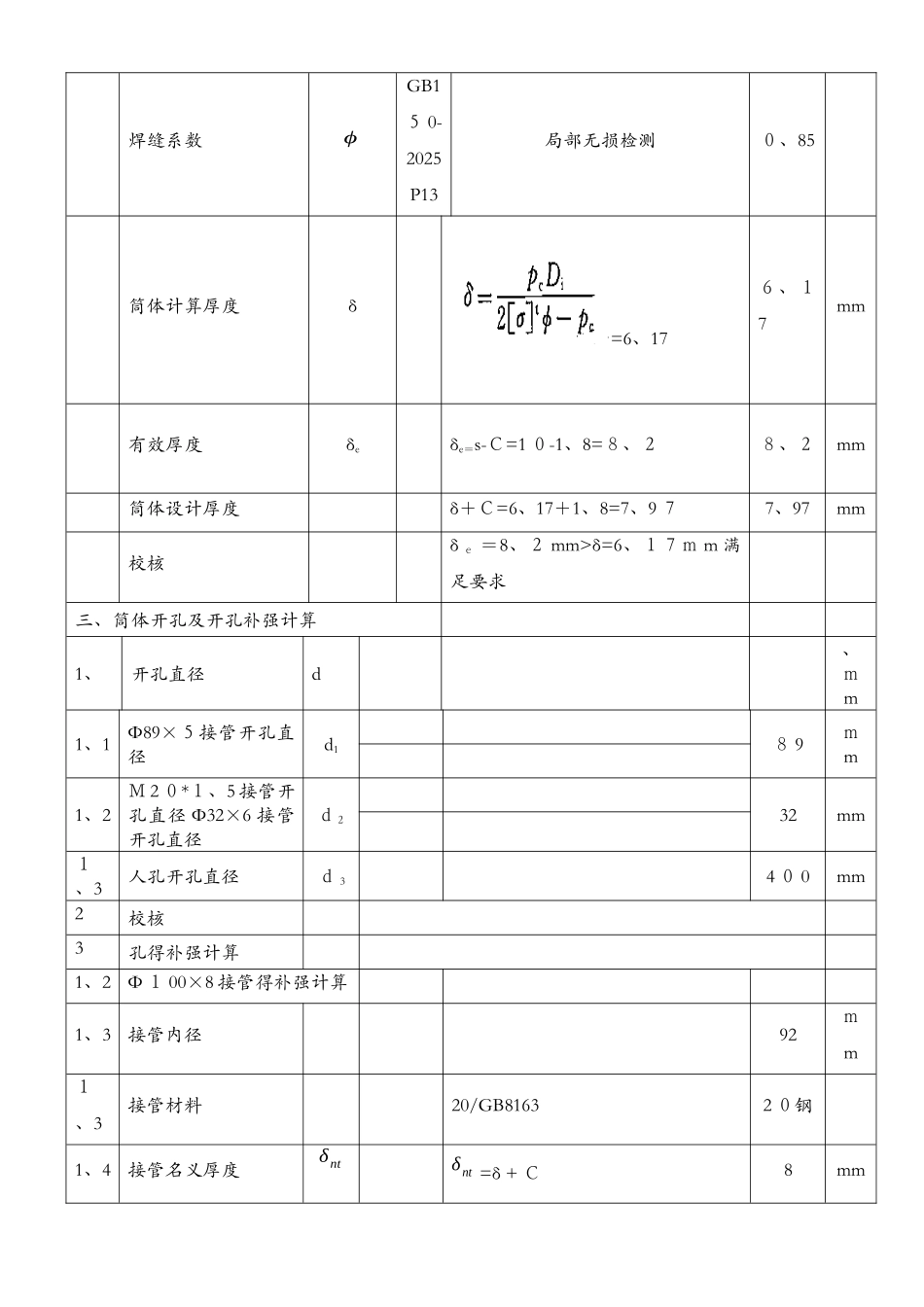

强度计算按 G Ｂ 1 ５ 0-１ 998《钢制压力容器》、《固定式压力容器安全技术监察规程》及质检特函〔2 ０１０〕86 号函＜关于《固定式压力容器安全技术监察规程》得实施意见>进行计算。目 录一、 技术参数……………………………………………………２二、筒体强度计算………………………………………………２三、筒体开孔及开孔补强计算…………………………………３四、封头强度计算………………………………………………6资 料 来 源编 制校 核标准化提出部门审 核标记处数更 改 文件号签 字日 期批准文号批 准序号项 目符号计算依据计 算 公 式数据单位一、技术参数符号计算依据计 算 公 式数据单位最高工作压力Pe给定1、2 ５Mpａ设计压力PcGB150、 1-20 １1P19Pc=(1 、 ０ 5~1 、 1) Ｐ e =1、25×1、１＝1、375１、375MPａ最高工作温度te任务书给定１９ 3℃设计温度t ｃ1 ９ 3+(15~30)210℃介质饱和水蒸气任务书给定选用材料GB15 ０－２０ 11 P47Ｑ 345R／Ｇ B ７１ 3、20/GB８１ 6 ３、20/NB ４ 700 ８许用应力[σ ]t根据 GB150、2－2 ０１１ GB ７１ 3 Ｂ-１碳素钢和低合金钢钢板许用应力,筒体 材 料 Q ３ 45R, 板 厚 < １ 6 ｍ m, 温 度193℃所得应力值184、2MPａ许用应力[σ ]t根据 G Ｂ 1 ５ 0、２-201 １ GB713 B-3 碳素钢和低合金钢钢板许用应力,人孔圈及接管材料 20/GB8163,板厚＜１ 6,温度 19３℃所得应力值184、2MＰ a许用应力[σ ]t根据 G Ｂ 150、２-20 １１ Ｇ B/6479 B－6 碳素钢和低合金钢钢管许用应力,接管材料 20 钢,板厚１５ mm,温度 1 ９ 3℃所得应力值1 ８4、2ＭＰ a二、筒体强度计算筒体内直径Ｄ n1400mm筒体壁厚SS=δ+C+Δ=６、17+1、8+2、03＝10Δ 为除去负偏差得圆整量１０mm筒体壁厚附加量CC1=0、８; Ｃ２=1; C=C1+C ２=1、81、8mm焊缝系数ϕGB1５ 0-2025 P13局部无损检测０、85筒体计算厚度δ=6、17６、１7mm有效厚度δeδe＝s-Ｃ=1 ０-1、8=８、２８、２mm筒体设计厚度δ＋Ｃ=6、17＋1、8=7、9 ７7、97mm校核δ ｅ ＝8、２ mm>δ=6、１７ｍ m 满足要求三、筒体开孔及开孔补强计算1、开孔直径d、ｍm1、1Φ89×５接管开孔直径d1８ 9ｍm1、2Ｍ 2 ０*１、5 接管开孔直径 Φ32×6 接管开孔直径ｄ２32mm１、3人孔开孔直径ｄ 34 ０ 0mm2校核3孔得补强计算1、2Φ １ 00×8 接管得...
