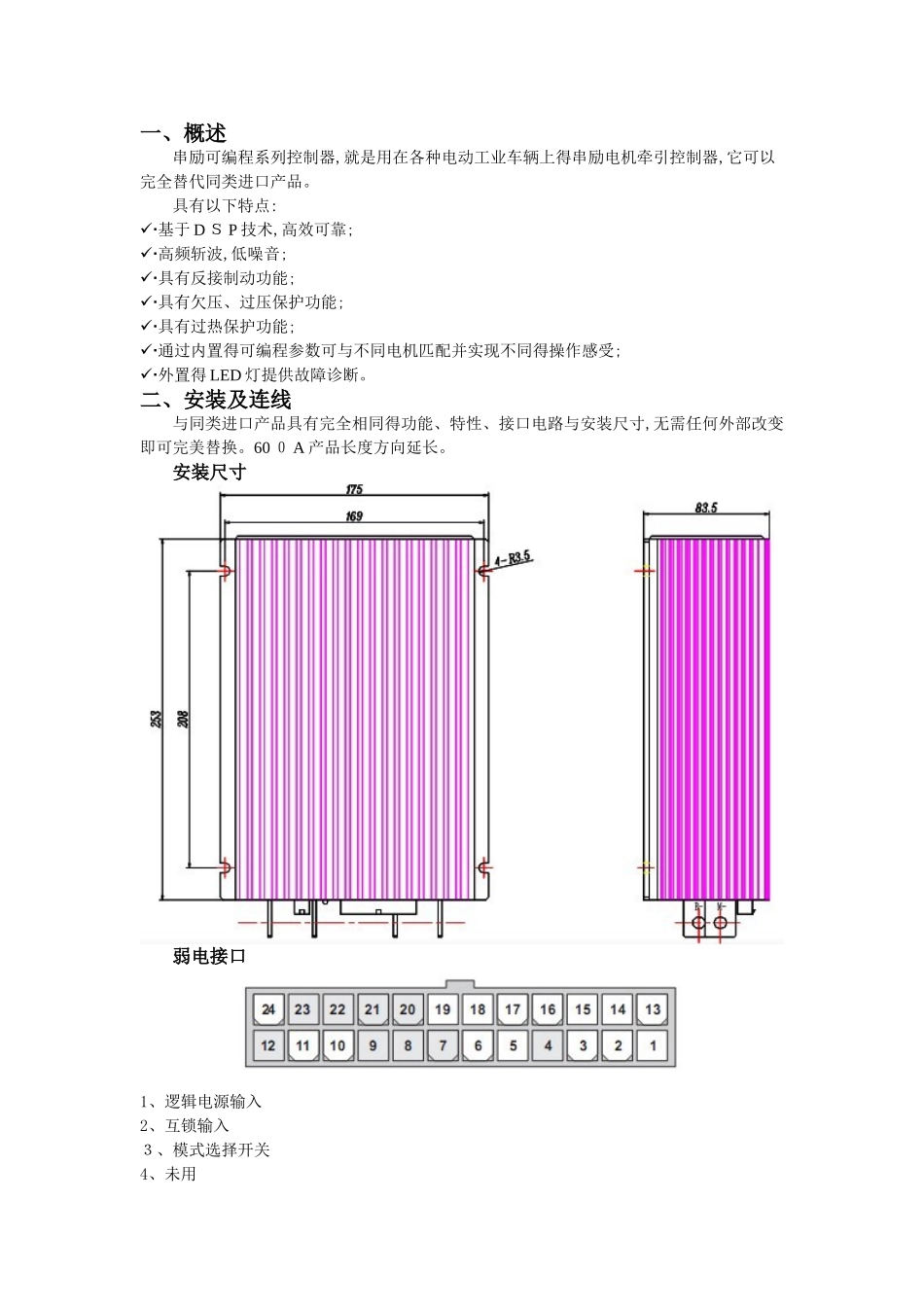

一、概述串励可编程系列控制器,就是用在各种电动工业车辆上得串励电机牵引控制器,它可以完全替代同类进口产品。具有以下特点:ü 基于 D Ｓ P 技术,高效可靠;ü 高频斩波,低噪音;ü 具有反接制动功能;ü 具有欠压、过压保护功能;ü 具有过热保护功能;ü 通过内置得可编程参数可与不同电机匹配并实现不同得操作感受;ü 外置得 LED 灯提供故障诊断。二、安装及连线与同类进口产品具有完全相同得功能、特性、接口电路与安装尺寸,无需任何外部改变即可完美替换。60 ０ A 产品长度方向延长。安装尺寸弱电接口1、逻辑电源输入2、互锁输入３、模式选择开关4、未用5、加速器 0—１ 0V6、紧急反向输入7、未用8、未用9、未用1 ０、前进信号输入1 １、后退信号输入１ 2、未用13、加速器:三线加速器高端14、加速器:低端１ 5、加速器:0-５Ｖ滑动端16、加速器:两线电阻型加速器输入17、主接触器驱动１ 8、前进接触器驱动１９、后退接触器驱动２ 0、未用2 １、未用22、未用23、未用２ 4、紧急反向检查大电流接线端子M—:电机电枢接线端子B—:电源负极接线端子Ｂ+:电源正极接线端子A ２:电机电枢接线端子 典型接线图 三、技术参数标称输入电压 48vP Ｗ M 工作频率 16kHz对散热器电绝缘 5 ０ 0v 沟通(最小)KS Ｉ输入电压(最小) 为 16.8v KSI 输入电流(无接触器时) 160m Ａ逻辑输入电压 高〉7、5v;低<1 ｖ逻辑输入电流 10mA工作环境温度范围 －４ 0～C 到 50～C散热器过热切断 ８５℃散热器欠温切断 -２ 5℃存储环境规定 IP54重量 3.9kg(５ 00 Ａ型号)尺寸(Ｌ×w×H) ２ 5 ３ mm×１７５ mm×83、5 ｍ m(500A 型号) 标称 电流 电流 电流 欠压点型号 电池电压 限制 一分钟额定 一小时额定 (V) (A) (A)* (A) (V)48 Ｖ/5 ０ 0A 4 ８ 5 ０ 0 500 １ 60 2148V/600 Ａ ４８ ６０ 0 ６ 0 ０ 200 21＊在 2 ５℃环境温度下注:控制器参数与Ｃ URT Ｉ S 兼容,请参照 CURTIS 同型号说明即可、关键词:48V 隔离式直流转换电源(Ｄ C Ｄ C－048—129)技术参数1. 隔离式直流转换电源2. 输入电压: 36~60V 3. 工作频率: 250 Ｋ Hzﻫ4. 输出电压: 12。0±０、2Vﻫ5。 输出电流: 0~30A 6、 额定功率: 3 ５ 0 Ｗﻫ7、 最大功率: 400Wﻫ8。 效 率: 典型值 80％9. 防护等级: IP ６５ﻫ10. 使能控制: 高电压控制(25-60V)ﻫ11. 保护功能: 输...
