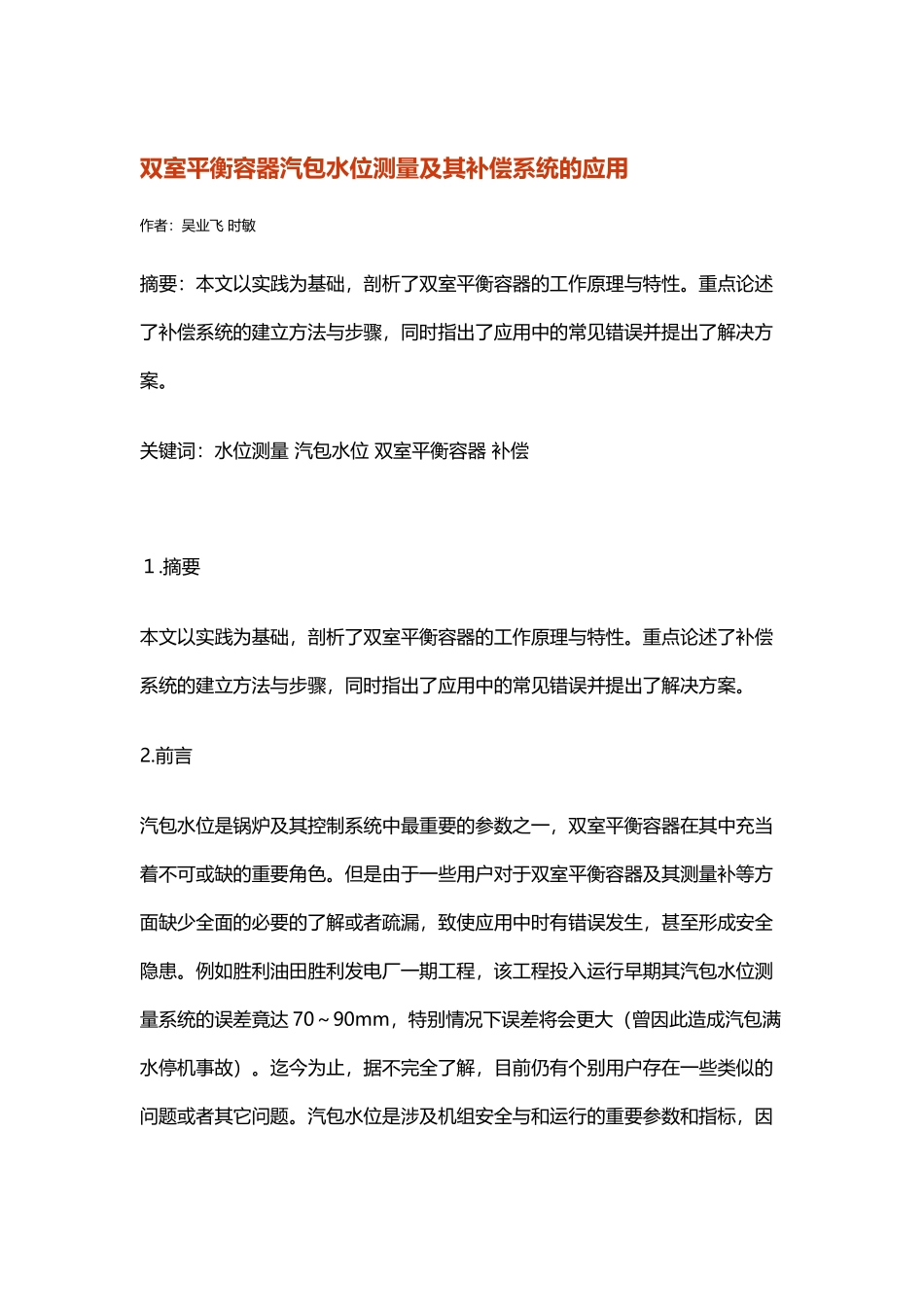

双室平衡容器的工作原理与特性(8 页)Good is good, but better carries it.精益求精，善益求善。双室平衡容器汽包水位测量及其补偿系统的应用作者：吴业飞 时敏摘要：本文以实践为基础，剖析了双室平衡容器的工作原理与特性。重点论述了补偿系统的建立方法与步骤，同时指出了应用中的常见错误并提出了解决方案。 关键词：水位测量 汽包水位 双室平衡容器 补偿 １.摘要本文以实践为基础，剖析了双室平衡容器的工作原理与特性。重点论述了补偿系统的建立方法与步骤，同时指出了应用中的常见错误并提出了解决方案。2.前言汽包水位是锅炉及其控制系统中最重要的参数之一，双室平衡容器在其中充当着不可或缺的重要角色。但是由于一些用户对于双室平衡容器及其测量补等方面缺少全面的必要的了解或者疏漏，致使应用中时有错误发生，甚至形成安全隐患。例如胜利油田胜利发电厂一期工程，该工程投入运行早期其汽包水位测量系统的误差竟达 70～90mm，特别情况下误差将会更大（曾因此造成汽包满水停机事故）。迄今为止，据不完全了解，目前仍有个别用户存在一些类似的问题或者其它问题。汽包水位是涉及机组安全与和运行的重要参数和指标，因此不允许任何人为的误差。为使用户能够更好地掌握双室平衡容器在汽包水位测量中的应用，谨撰此文。不足之处，请不吝指正。3.双室平衡容器的工作原理3.1.简介 双室平衡容器是一种结构巧妙，具有一定自我补偿能力的汽包水位测量装置。它的主要结构如图 1 所示。在基准杯的上方有一个圆环形漏斗结构将整个双室平衡容器分隔成上下两个部分，为了区别于单室平衡容器，故称为双室平衡容器。为便于介绍，这里结合各主要部分的功能特点，将它们分别命名为凝汽室、基准杯、溢流室和连通器，另外文中把双室平衡容器汽包水位测量装置简称为容器。3.2.凝汽室 理想状态下，来自汽包的饱和水蒸汽经过这里时释放掉汽化潜热，形成饱和的凝聚水供给基准杯及后续环节使用。 3.3.基准杯 它的作用是收集来自凝汽室的凝聚水，并将凝聚水产生的压力导出容器，传向差压测量仪表——差压变送器（后文简称变送器）的正压侧。基准杯的容积是有限的，当凝聚水充满后则溢出流向溢流室。由于基准杯的杯口高度是固定的，故而称为基准杯。 3.4.溢流室 溢流室占据了容器的大部分空间，它的主要功能是收集基准杯溢出的凝聚水，并将凝聚水排入锅炉下降管，在流动过程中为整个容器进行加热和蓄热，确保与汽包中的温度达到一致。正常情...
