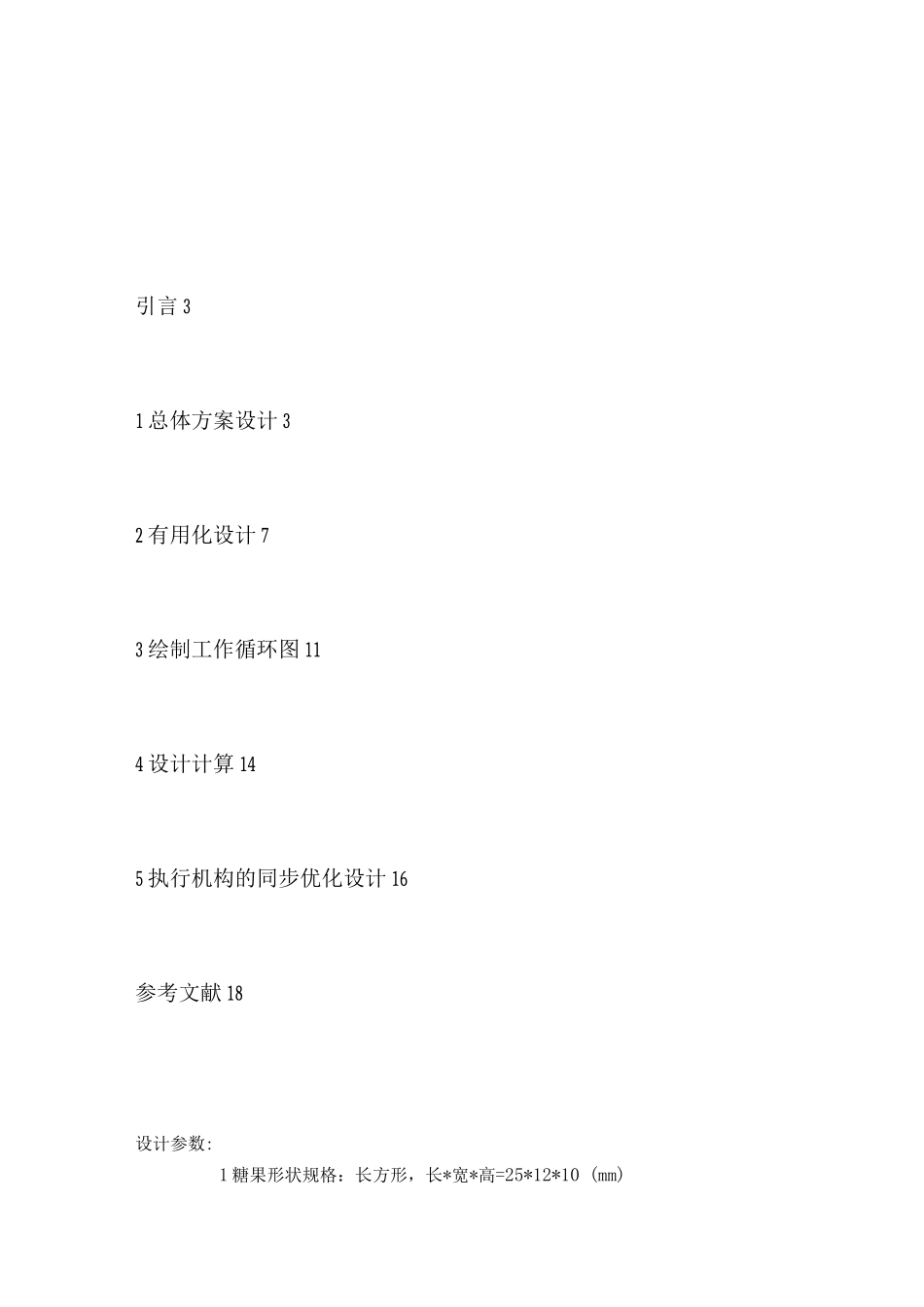

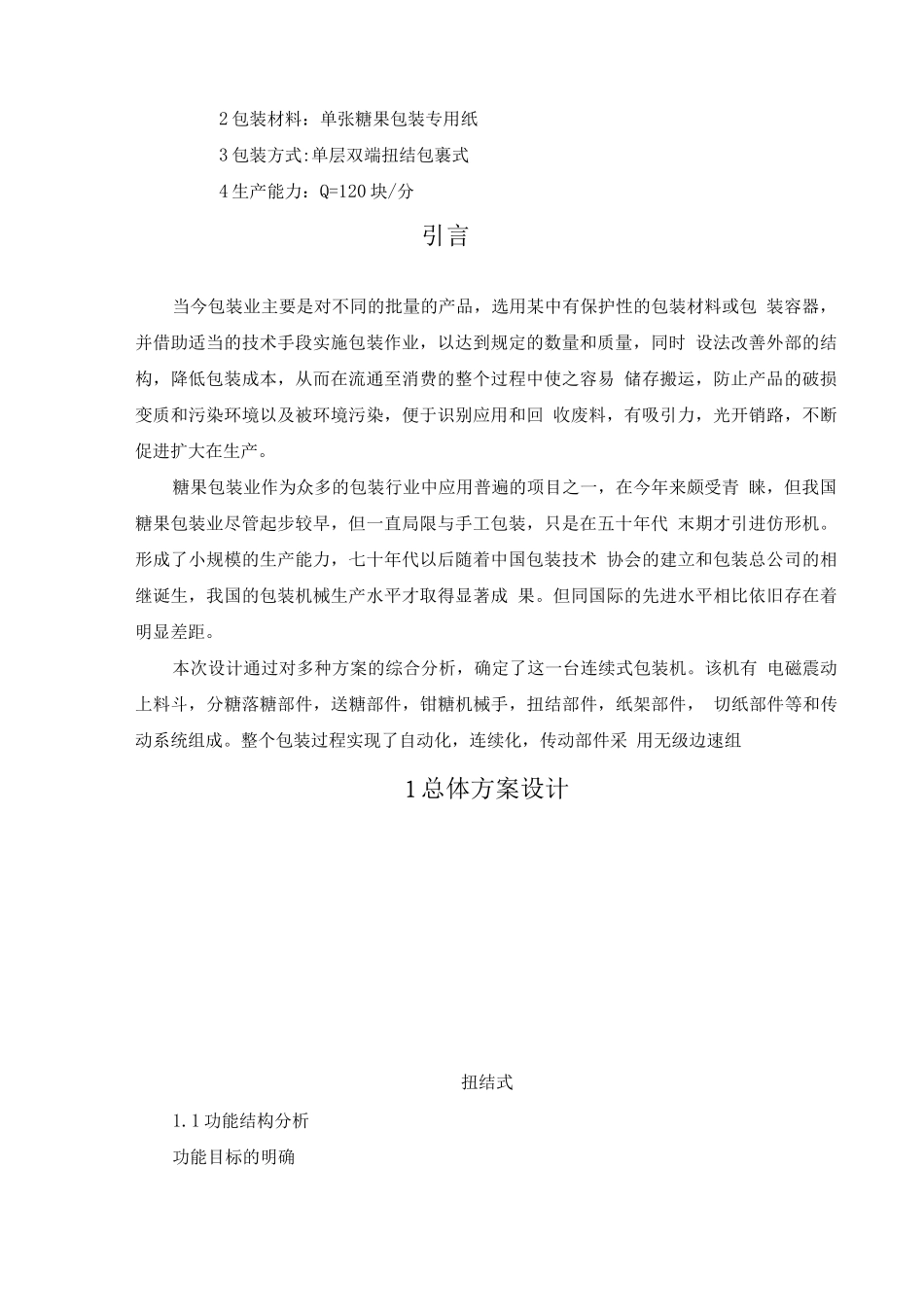

自动机械课程设计课程题目：双端扭结式糖果包装机工作循环图设计院 系： 机电工程学院专 业：机械设计制造及其自动化班 级：097姓 名：学 号：2025 年 12 月 10 日引言 31 总体方案设计 32 有用化设计 73 绘制工作循环图 114 设计计算 145 执行机构的同步优化设计 16参考文献 18设计参数:1 糖果形状规格：长方形，长*宽*高=25*12*10 (mm)2 包装材料：单张糖果包装专用纸3 包装方式:单层双端扭结包裹式4 生产能力：Q=120 块/分引言当今包装业主要是对不同的批量的产品，选用某中有保护性的包装材料或包 装容器，并借助适当的技术手段实施包装作业，以达到规定的数量和质量，同时 设法改善外部的结构，降低包装成本，从而在流通至消费的整个过程中使之容易 储存搬运，防止产品的破损变质和污染环境以及被环境污染，便于识别应用和回 收废料，有吸引力，光开销路，不断促进扩大在生产。糖果包装业作为众多的包装行业中应用普遍的项目之一，在今年来颇受青 睐，但我国糖果包装业尽管起步较早，但一直局限与手工包装，只是在五十年代 末期才引进仿形机。形成了小规模的生产能力，七十年代以后随着中国包装技术 协会的建立和包装总公司的相继诞生，我国的包装机械生产水平才取得显著成 果。但同国际的先进水平相比依旧存在着明显差距。本次设计通过对多种方案的综合分析，确定了这一台连续式包装机。该机有 电磁震动上料斗，分糖落糖部件，送糖部件，钳糖机械手，扭结部件，纸架部件， 切纸部件等和传动系统组成。整个包装过程实现了自动化，连续化，传动部件采 用无级边速组1 总体方案设计扭结式1.1 功能结构分析功能目标的明确总功能主要体现在输入和输出之间的关系以及其性质状态的变化上，对于糖 果包装机而言，主要体现在材料的变化上，则材料流成为整机系统的主流，总功 能主要反映材料的变化。1.确定工艺原理和作业次序根据任务书要求，确定本机工艺过程为：送纸 k送糖裹包剪纸 ―k扭结 ―k出糖工艺过程的确定的同时包装工艺路线随之成定局。连续运动工位的糖果 包装机，工艺路线有直线型、阶梯型、圆弧型和组合型。本机采纳圆弧型和直线 型组成的组合型。包装材料由上而下倾斜送到输入工位，被包装物竖直下落与之 结合，这种方案选用糖块首尾衔接与由设计根据实际情况拟订，故比较灵活方便 （四）确定技术过程：在确定了工艺原理和作业次序、工艺顺序后、作业对象由此而完成的转化， 既构成...
