反渗透技术方案

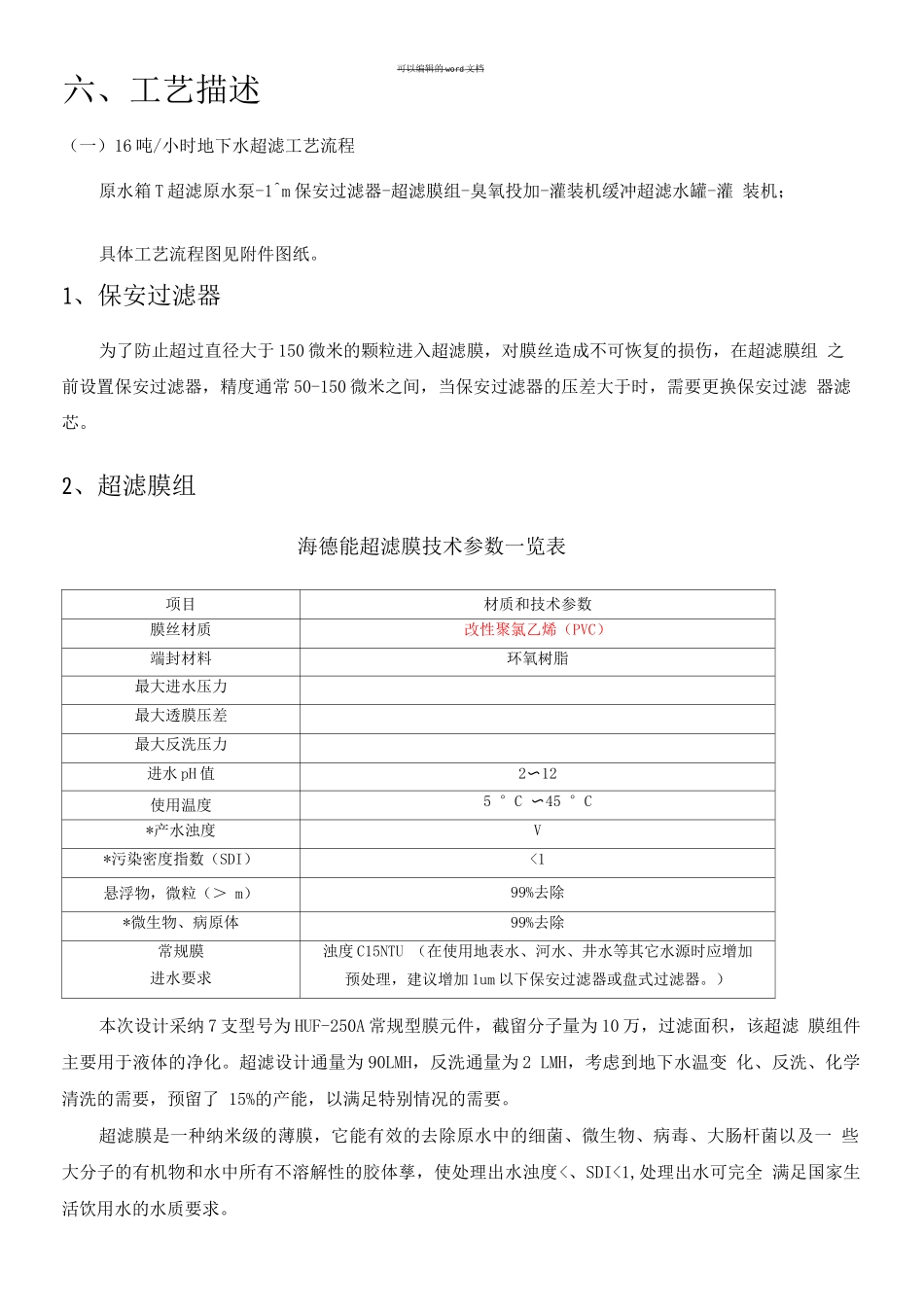

（一）16 吨/小时地下水超滤工艺流程原水箱 T 超滤原水泵-1^m 保安过滤器-超滤膜组-臭氧投加-灌装机缓冲超滤水罐-灌 装机；具体工艺流程图见附件图纸。1、保安过滤器为了防止超过直径大于 150 微米的颗粒进入超滤膜，对膜丝造成不可恢复的损伤，在超滤膜组 之前设置保安过滤器，精度通常 50-150 微米之间，当保安过滤器的压差大于时，需要更换保安过滤 器滤芯。2、超滤膜组海德能超滤膜技术参数一览表项目材质和技术参数膜丝材质改性聚氯乙烯（PVC）端封材料环氧树脂最大进水压力最大透膜压差最大反洗压力进水 pH 值2〜12使用温度5 °C 〜45 °C*产水浊度V*污染密度指数（SDI）<1悬浮物，微粒（＞ m）99%去除*微生物、病原体99%去除常规膜进水要求浊度 C15NTU （在使用地表水、河水、井水等其它水源时应增加预处理，建议增加 1um 以下保安过滤器或盘式过滤器。）本次设计采纳 7 支型号为 HUF-250A 常规型膜元件，截留分子量为 10 万，过滤面积，该超滤 膜组件主要用于液体的净化。超滤设计通量为 90LMH，反洗通量为 2 LMH，考虑到地下水温变 化、反洗、化学清洗的需要，预留了 15%的产能，以满足特别情况的需要。超滤膜是一种纳米级的薄膜，它能有效的去除原水中的细菌、微生物、病毒、大肠杆菌以及一 些大分子的有机物和水中所有不溶解性的胶体孳，使处理出水浊度<、SDI<1,处理出水可完全 满足国家生活饮用水的水质要求。六、工艺描述可以编辑的 word 文档3、臭氧消毒装置臭氧灭菌为溶菌级方法，杀菌彻底，无残留，杀菌广谱，可杀灭细菌繁殖体和芽胞、病毒、 真菌等，并可破坏肉毒杆菌毒素。另外，O3 对霉菌也有极强的杀灭作用。O3 由于稳定性差，很快 会自行分解为氧气或单个氧原子，而单个氧原子能自行结合成氧分子，不存在任何有毒残留物，所 以，O3 是一种无污染的消毒剂。与紫外线消毒装置相比，臭氧消毒克服了紫外线消毒，在光线照射 不到的地方没有效果，有衰退、穿透力弱、使用寿命不长等缺点。本次设计选用的臭氧投加位置为滤后水投加，浓度为 1ppm，与反渗透滤后水共用一套臭氧发 生器，总发生量为 40g/h臭氧发生器采纳意大利公司产品，型号为 MCP-XT1 ，空气源，臭氧产量为 40g/h,原料气供应 量为h，冷却水为 h，能耗为，尺寸为 6x8x1960 (LxWxH)。全部系统设计简洁、紧凑、高效，一 体化安装在涂漆的不锈钢柜子里，甚至空气源类型还包括了气源干燥系统。全部系统符合 IP54 ...
