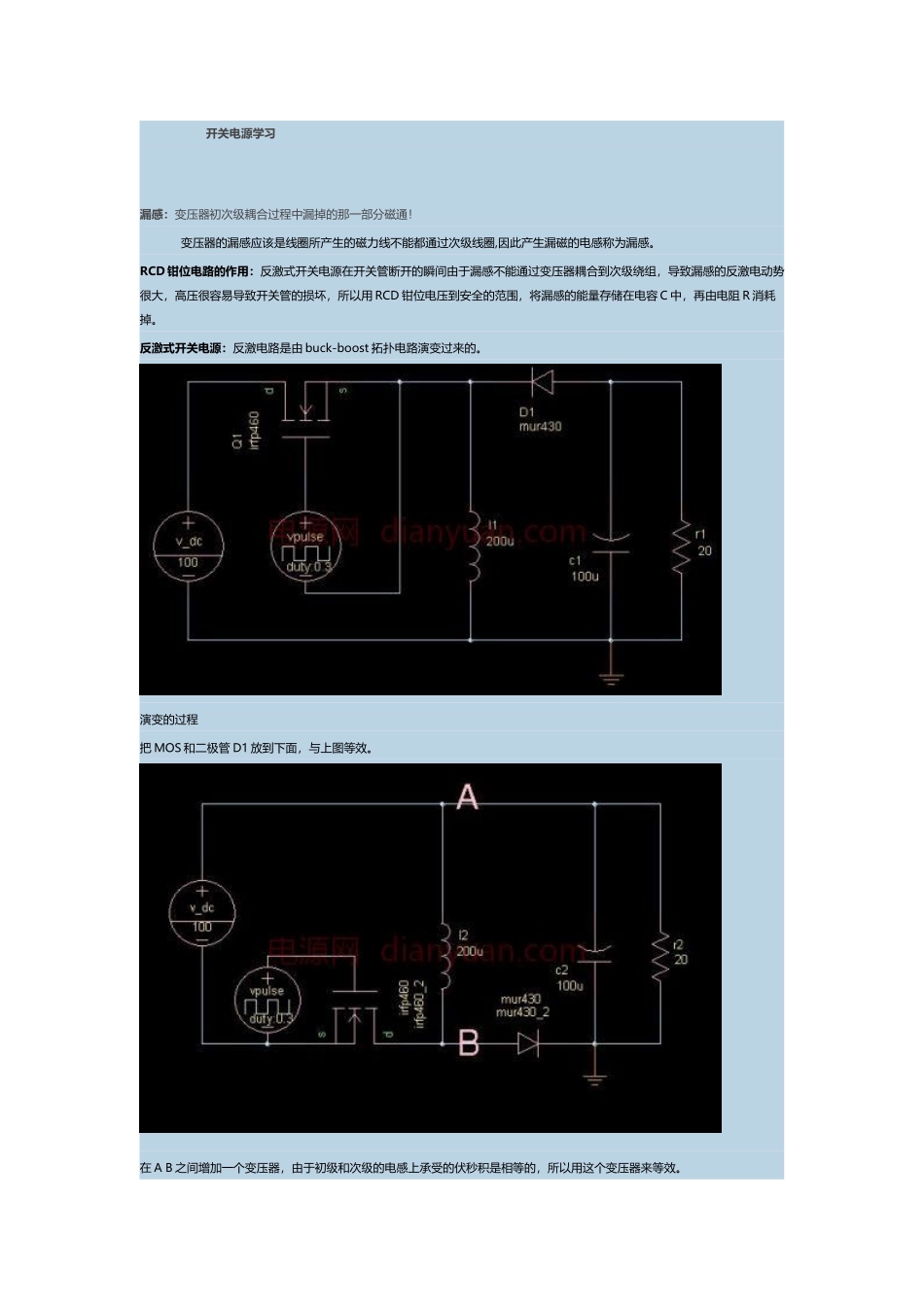

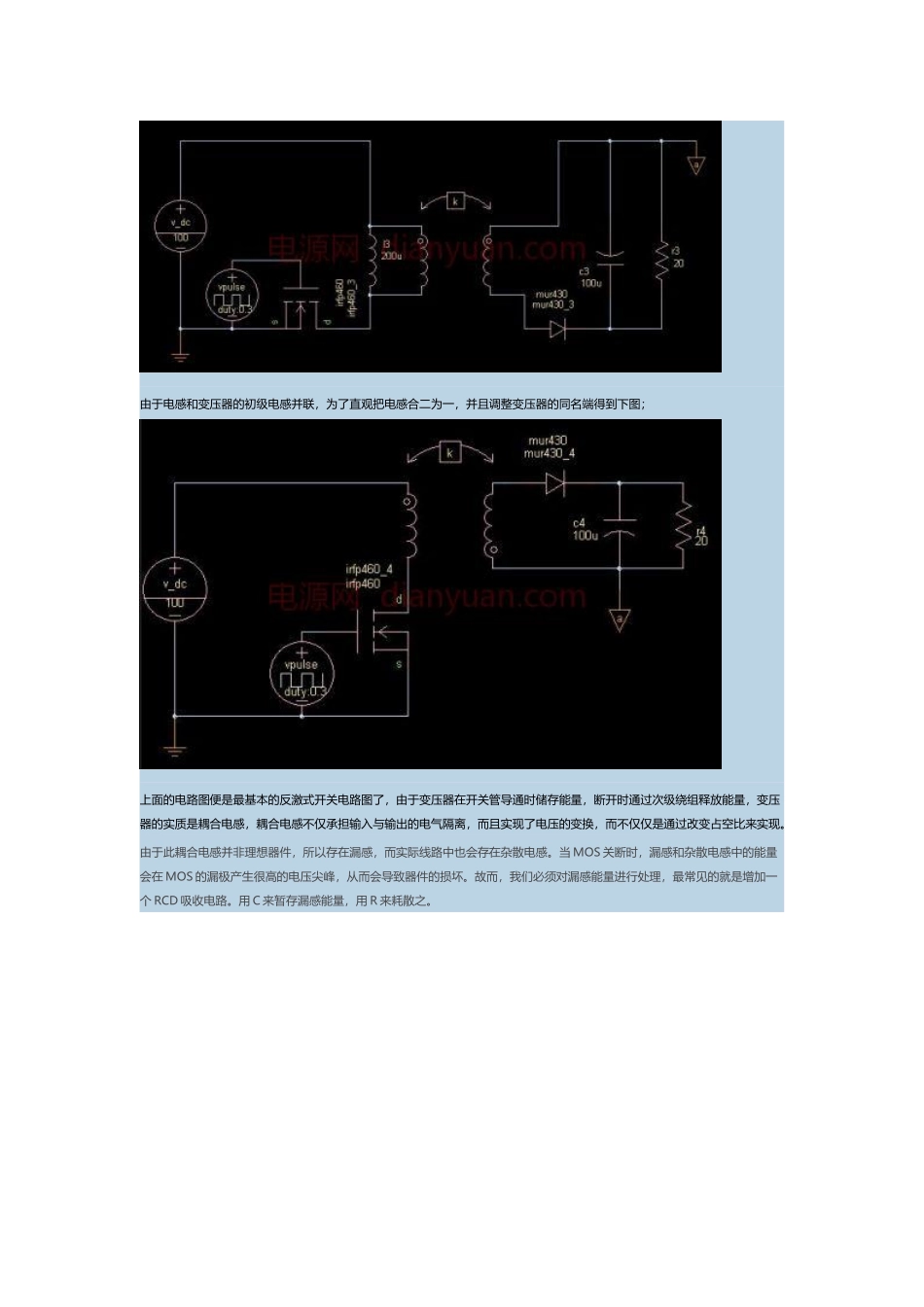

反激电源变压器的参数设计(8 页)Good is good, but better carries it.精益求精，善益求善。 开关电源学习 漏感：变压器初次级耦合过程中漏掉的那一部分磁通！ 变压器的漏感应该是线圈所产生的磁力线不能都通过次级线圈,因此产生漏磁的电感称为漏感。RCD 钳位电路的作用：反激式开关电源在开关管断开的瞬间由于漏感不能通过变压器耦合到次级绕组，导致漏感的反激电动势很大，高压很容易导致开关管的损坏，所以用 RCD 钳位电压到安全的范围，将漏感的能量存储在电容 C 中，再由电阻 R 消耗掉。反激式开关电源：反激电路是由 buck-boost 拓扑电路演变过来的。演变的过程把 MOS 和二极管 D1 放到下面，与上图等效。在 A B 之间增加一个变压器，由于初级和次级的电感上承受的伏秒积是相等的，所以用这个变压器来等效。由于电感和变压器的初级电感并联，为了直观把电感合二为一，并且调整变压器的同名端得到下图；上面的电路图便是最基本的反激式开关电路图了，由于变压器在开关管导通时储存能量，断开时通过次级绕组释放能量，变压器的实质是耦合电感，耦合电感不仅承担输入与输出的电气隔离，而且实现了电压的变换，而不仅仅是通过改变占空比来实现。由于此耦合电感并非理想器件，所以存在漏感，而实际线路中也会存在杂散电感。当 MOS 关断时，漏感和杂散电感中的能量会在 MOS 的漏极产生很高的电压尖峰，从而会导致器件的损坏。故而，我们必须对漏感能量进行处理，最常见的就是增加一个 RCD 吸收电路。用 C 来暂存漏感能量，用 R 来耗散之。 二极管的反向恢复电流 理想的二极管在承受反向电压时截止，不会有反向电流通过。而实际二极管正向导通时，PN 结内的电荷被积累，当二极管承受反向电压时，PN 结内积累的电荷将释放并形成一个反向恢复电流，它恢复到零点的时间与结电容等因素有关。反向恢复电流在变压器漏感和其他分布参数的影响下将产生较强烈的高频衰减振荡。因此，输出整流二极管的反向恢复噪声也成为开关电源中一个主要的干扰源。可以通过在二极管两端并联 RC 缓冲器，以抑制其反向恢复噪声.。碳化硅材料的肖特基二极管，恢复电流微小。形成原因二极管在接反向电压的时候，在两边的空穴和电子是不接触的，没有电流流过，但是同时形成了一个等效电容（因为两边带电么，而且这个值又不为零），假如这个时候改变两边的电压方向，自然有一个充电的过程，这个时间就是了。由输出整流二极管产生的干扰...
