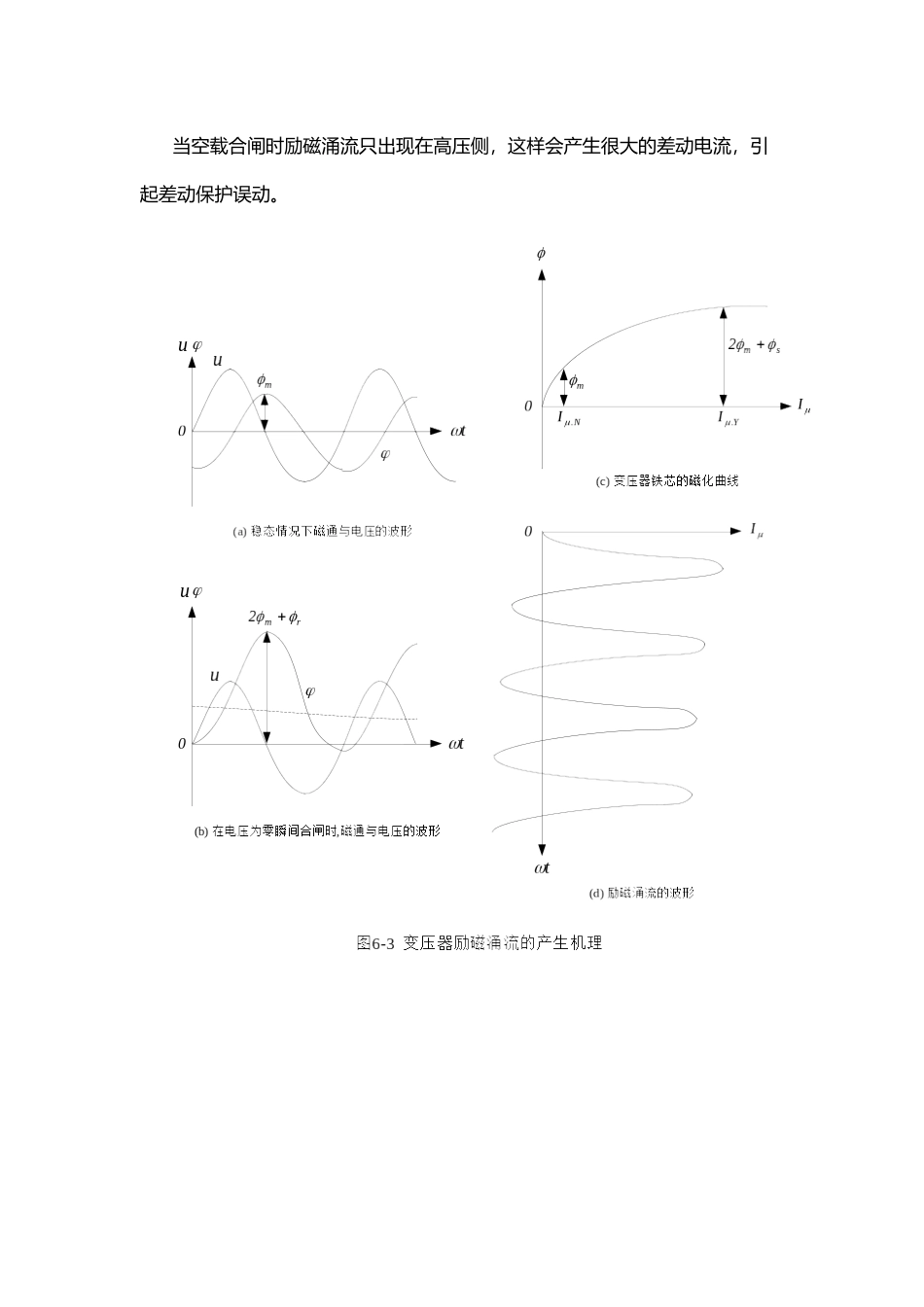

变压器励磁涌流原理(3 页)Good is good, but better carries it.精益求精，善益求善。 变压器空投励磁涌流产生的原因当变压器空载合闸时会产生励磁涌流，设系统电压由得：在合闸瞬间在变压器铁芯中产生的磁通：， 其中1）时合闸：，马上进入稳态运行，没有励磁涌流。2）时合闸：从 t=0 经过半个周期,达最大值，。可达稳态量 2 倍，此时励磁电流可达额定励磁电流 100 倍，即：而额定励磁电流约等于额定电流的 3%，即： 所以：。而这是在变压器没有剩磁的理想情况下推出的结论，假如变压器有剩磁时合闸，励磁涌流会更大，可达 10 倍额定电流。当空载合闸时励磁涌流只出现在高压侧，这样会产生很大的差动电流，引起差动保护误动。励磁涌流识别方法二：波形识别在 RCS-978 微机变压器保护中采纳的方法是当且时开放保护。式中是差动电流的全周积分值，在每周采样 24 次的情况下。是相距半周的差动电流瞬时值之和的全周积分值，。为大于 1 的常数。当差动电流中没有励磁涌流而是短路电流且波形是对称的话，相距半周的差动电流瞬时值之和是零，其全周积分值也为零。而差动电流的全周积分值很大，满足条件可以开放保护。当差动电流中有励磁涌流时，波形是不对称的，相距半周的差动电流瞬时值之和很大，其全周积分值也很大。尽管差动电流的全周积分值也很大，但仍不能满足的条件从而将保护闭锁。加的条件是为了在正常运行时不开放纵差保护。因为正常运行时差动电流很小近似为零。所以和也都近似为零可能能满足条件。所以另加条件。式中是门槛值，。其中为固定门槛，是 TA 二次额定电流。为浮动门槛，是差动电流的全周积分值。正常运行时很小不能满足本条件。…!—、,；《？^，！￥;@【]《，:/"#、;…[￥~￥}
