变压器容量选择的计算

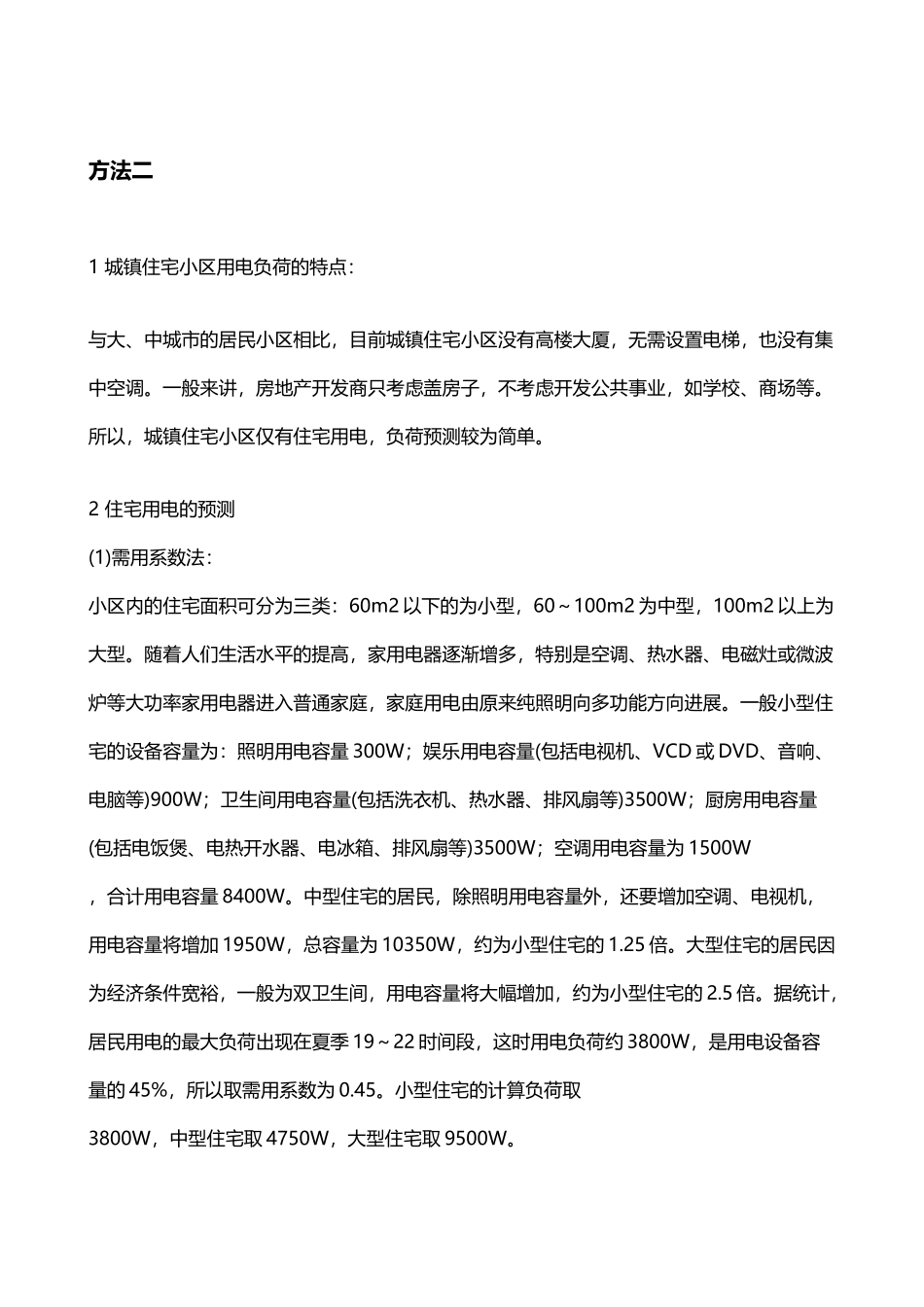

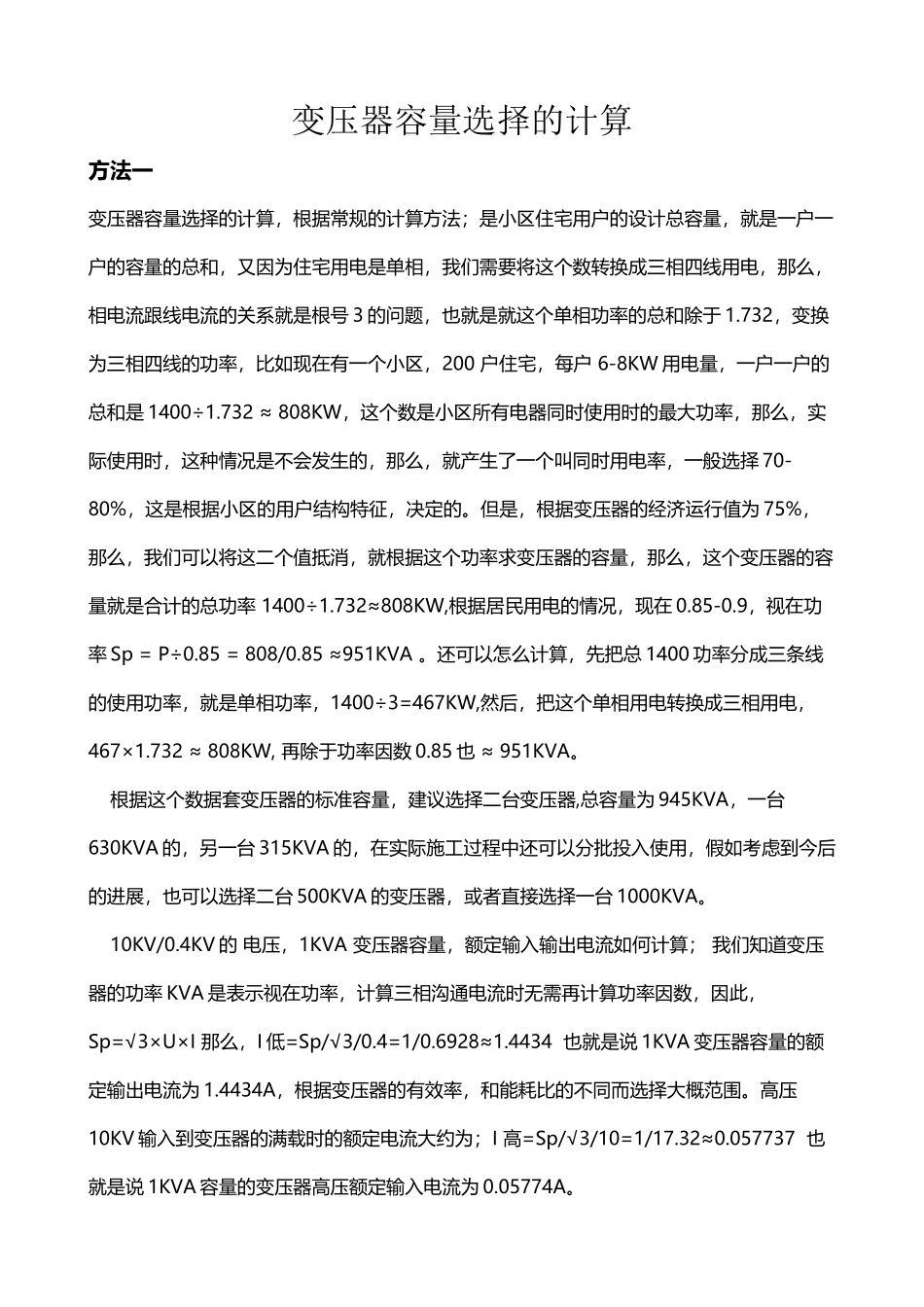

变压器容量选择的计算(2页)Good is good, but better carries it.精益求精，善益求善。变压器容量选择的计算方法一变压器容量选择的计算，根据常规的计算方法；是小区住宅用户的设计总容量，就是一户一户的容量的总和，又因为住宅用电是单相，我们需要将这个数转换成三相四线用电，那么，相电流跟线电流的关系就是根号 3 的问题，也就是就这个单相功率的总和除于 1.732，变换为三相四线的功率，比如现在有一个小区，200 户住宅，每户 6-8KW 用电量，一户一户的总和是 1400÷1.732 ≈ 808KW，这个数是小区所有电器同时使用时的最大功率，那么，实际使用时，这种情况是不会发生的，那么，就产生了一个叫同时用电率，一般选择 70-80%，这是根据小区的用户结构特征，决定的。但是，根据变压器的经济运行值为 75%，那么，我们可以将这二个值抵消，就根据这个功率求变压器的容量，那么，这个变压器的容量就是合计的总功率 1400÷1.732≈808KW,根据居民用电的情况，现在 0.85-0.9，视在功率 Sp = P÷0.85 = 808/0.85 ≈951KVA 。还可以怎么计算，先把总 1400 功率分成三条线的使用功率，就是单相功率，1400÷3=467KW,然后，把这个单相用电转换成三相用电，467×1.732 ≈ 808KW, 再除于功率因数 0.85 也 ≈ 951KVA。 根据这个数据套变压器的标准容量，建议选择二台变压器,总容量为 945KVA，一台630KVA 的，另一台 315KVA 的，在实际施工过程中还可以分批投入使用，假如考虑到今后的进展，也可以选择二台 500KVA 的变压器，或者直接选择一台 1000KVA。 10KV/0.4KV 的 电压，1KVA 变压器容量，额定输入输出电流如何计算； 我们知道变压器的功率 KVA 是表示视在功率，计算三相沟通电流时无需再计算功率因数，因此，Sp=√3×U×I 那么，I 低=Sp/√3/0.4=1/0.6928≈1.4434 也就是说 1KVA 变压器容量的额定输出电流为 1.4434A，根据变压器的有效率，和能耗比的不同而选择大概范围。高压10KV 输入到变压器的满载时的额定电流大约为；I 高=Sp/√3/10=1/17.32≈0.057737 也就是说 1KVA 容量的变压器高压额定输入电流为 0.05774A。方法二1 城镇住宅小区用电负荷的特点：与大、中城市的居民小区相比，目前城镇住宅小区没有高楼大厦，无需设置电梯，也没有集中空调。一般来讲，房地产开发商只考虑盖房子，不考虑开发公共事业，如学校、商场等。所以，城镇住宅小区仅有住宅用电，负荷预测较为简单。2 ...
