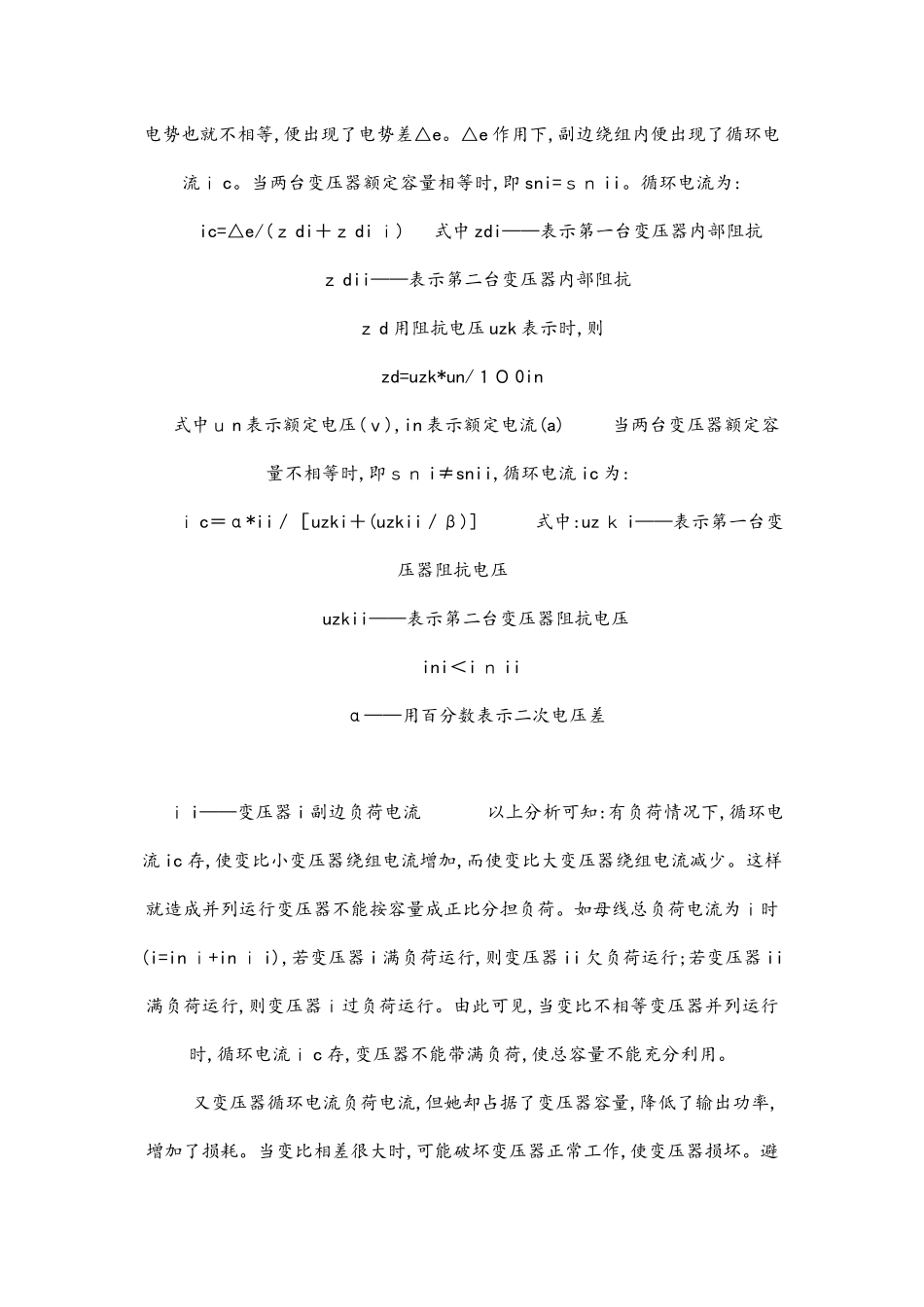

浅议变压器并列运行得条件2025－07-14 来源:网络转载 浏览:８５ 6 变压器就就是电力网中重要电气设备,连续运行时间长,使变压器安全经济运行及提高供电可靠性和灵活性,运行中通常将两台或以上变压器并列运行。变压器并列运行,就就就是将两台或以上变压器一次绕组并联同一电压母线上,二次绕组并联另一电压母线上运行。其意义就就是:当一台变压器发生故障时,并列运行其她变压器仍可以继续运行,以保证重要用户用电;或当变压器需要检修时可以先并联上备用变压器,再将要检修变压器停电检修,既能保证变压器计划检修,又能保证不中断供电,提高供电可靠性。又用电负荷季节性很强,负荷轻季节可以将部分变压器退出运行,这样既可以减少变压器空载损耗,提高效率,又可以减少无功励磁电流,改善电网功率因数,提高系统经济性。 变压器并列运行最理想运行情况就就是:当变压器已经并列起来,但还没有带负荷时,各台变压器之间应没有循环电流;同时带上负荷后各台变压器能合理分配负荷,即应该她们各自容量比例来分担负荷。,达到理想运行情况,变压器并列运行时必须满足下面一个条件: (1)各台变压器电压比(变比)应相同; (2)各台变压器阻抗电压应相等; 3)各台变压器接线组别应相同。 下面分析变压器并列运行条件中某一条件不符合时产生不良后果: (一)电压比(变比)不相同变压器并列运行: 三相变压器和单相变压器原理就就是相同,便于分析,以两台单相变压器并列运行为例来分析。两台变压器原边电压相等,电压比不相等,副边绕组中感应电势也就不相等,便出现了电势差△e。△e 作用下,副边绕组内便出现了循环电流ｉ c。当两台变压器额定容量相等时,即 sni=ｓｎ ii。循环电流为: ic=△e/(ｚ di＋ｚ di ｉ) 式中 zdi——表示第一台变压器内部阻抗 ｚ dii——表示第二台变压器内部阻抗 ｚ d 用阻抗电压 uzk 表示时,则 zd=uzk*un/１０ 0in 式中ｕ n 表示额定电压(ｖ),in 表示额定电流(a) 当两台变压器额定容量不相等时,即ｓｎ i≠snii,循环电流 ic 为: ｉ c＝α*ii／［uzki＋(uzkii／β)] 式中:uz ｋ i——表示第一台变压器阻抗电压 uzkii——表示第二台变压器阻抗电压 ini＜i ｎ ii α——用百分数表示二次电压差 ｉ i——变压器 i 副边负荷电流 以上分析可知:有负荷情况下,循环电流 ic 存,使变比小变压器绕组电流增加,而使变比大变压器绕组电流减少。这样就造成并列运行变压器不能按容量成正比分担负荷。如母线总负荷电流为ｉ时...
