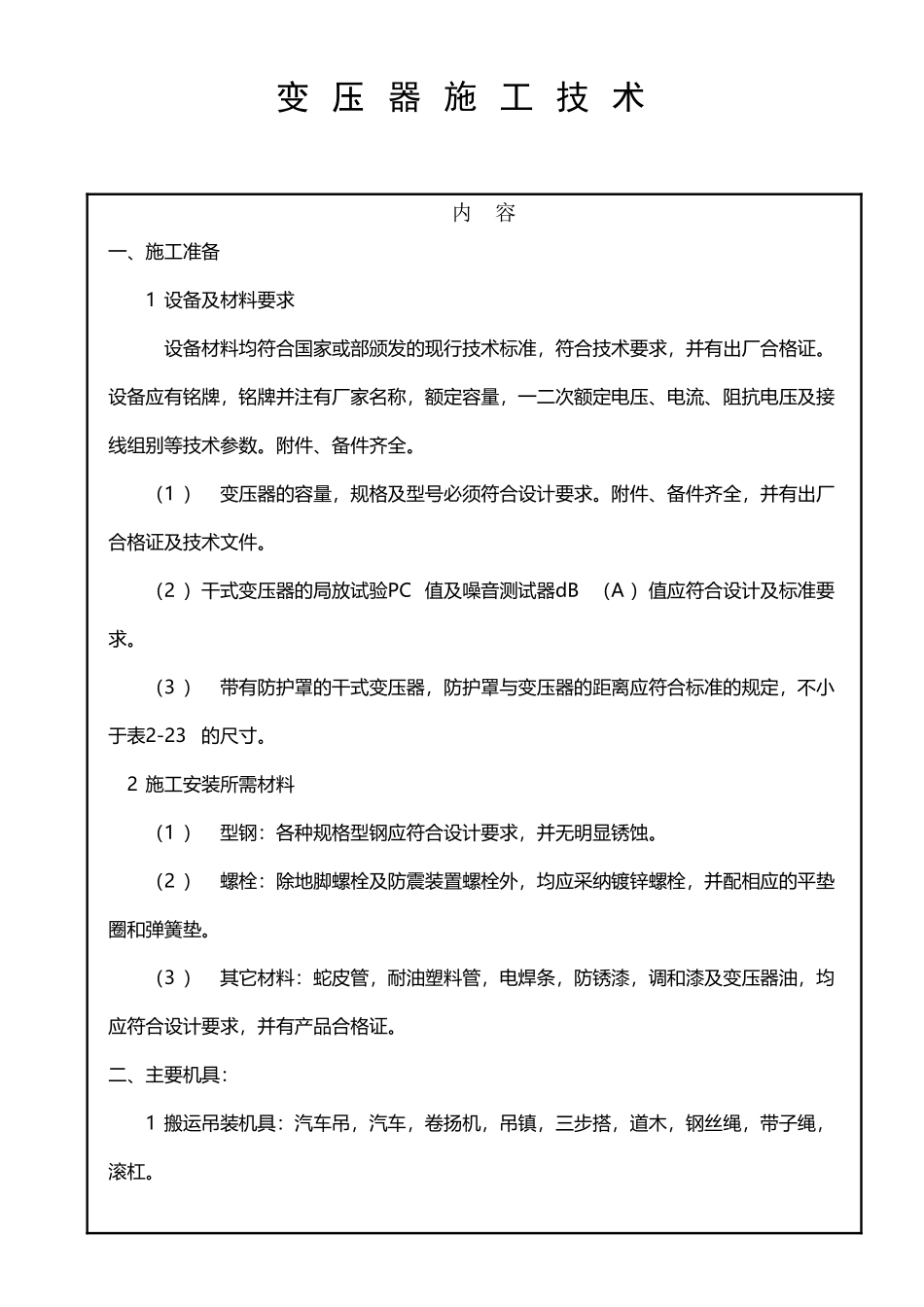

变压器施工技术(2 页)Good is good, but better carries it.精益求精，善益求善。变 压 器 施 工 技 术 内 容一、施工准备1 设备及材料要求设备材料均符合国家或部颁发的现行技术标准，符合技术要求，并有出厂合格证。设备应有铭牌，铭牌并注有厂家名称，额定容量，一二次额定电压、电流、阻抗电压及接线组别等技术参数。附件、备件齐全。（1 ） 变压器的容量，规格及型号必须符合设计要求。附件、备件齐全，并有出厂合格证及技术文件。（2 ）干式变压器的局放试验PC 值及噪音测试器dB （A ）值应符合设计及标准要求。（3 ） 带有防护罩的干式变压器，防护罩与变压器的距离应符合标准的规定，不小于表2-23的尺寸。2 施工安装所需材料（1 ） 型钢：各种规格型钢应符合设计要求，并无明显锈蚀。（2 ） 螺栓：除地脚螺栓及防震装置螺栓外，均应采纳镀锌螺栓，并配相应的平垫圈和弹簧垫。（3 ） 其它材料：蛇皮管，耐油塑料管，电焊条，防锈漆，调和漆及变压器油，均应符合设计要求，并有产品合格证。二、主要机具：1 搬运吊装机具：汽车吊，汽车，卷扬机，吊镇，三步搭，道木，钢丝绳，带子绳，滚杠。（1 ） 2 安装机具：台钻，砂轮，电焊机，气焊工具，电锤，台虎钳，活扳子、榔头，套丝板。（2 ） 3 测试器具：钢卷尺，钢板尺，水平，线坠，摇表，万用表，电桥及试验仪器。（3 ）三 操作工艺（4 ） 1 工艺流程（5 ）（6 ） 2 施工过程（7 ） （1 ）变压器预埋件的检查（8 ） 施工前要预先检查土建单位变压器预埋件的预埋情况，依据设计图纸测量预埋件的尺寸是否和设计要求相符。 （2 ）设备开箱检查 A 设备点件检查应由安装单位、供货单位、会同建设单位代表共同进行，并作好记录。B 根据设备清单，施工图纸及设备技术文件核对变压器本体及附件备件的规格型号是否符合设计图纸要求。是否齐全，有无丢失及损坏。C 变压器本体外观检查无损伤及变形，油漆完好无损伤。 (3) 变压器二次搬运A 变压器二次搬运应由起重工作业，电工配合。最好采纳汽车吊吊装，也可采纳吊链吊装，距离较长最好用汽车运输，运输时必须用钢丝绳固定牢固，并应行车平稳，尽量减少震动；距离较短且道路良好时，可用卷扬机、滚杠运输。 B 变压器吊装时，索具必须检查合格，钢丝绳必须挂在油箱的吊钩上，上盘的吊环仅作吊芯用，不得用此吊环吊装整台变压器。C 变压器搬运时，应注意保护接线、主体等外露装置，最...
