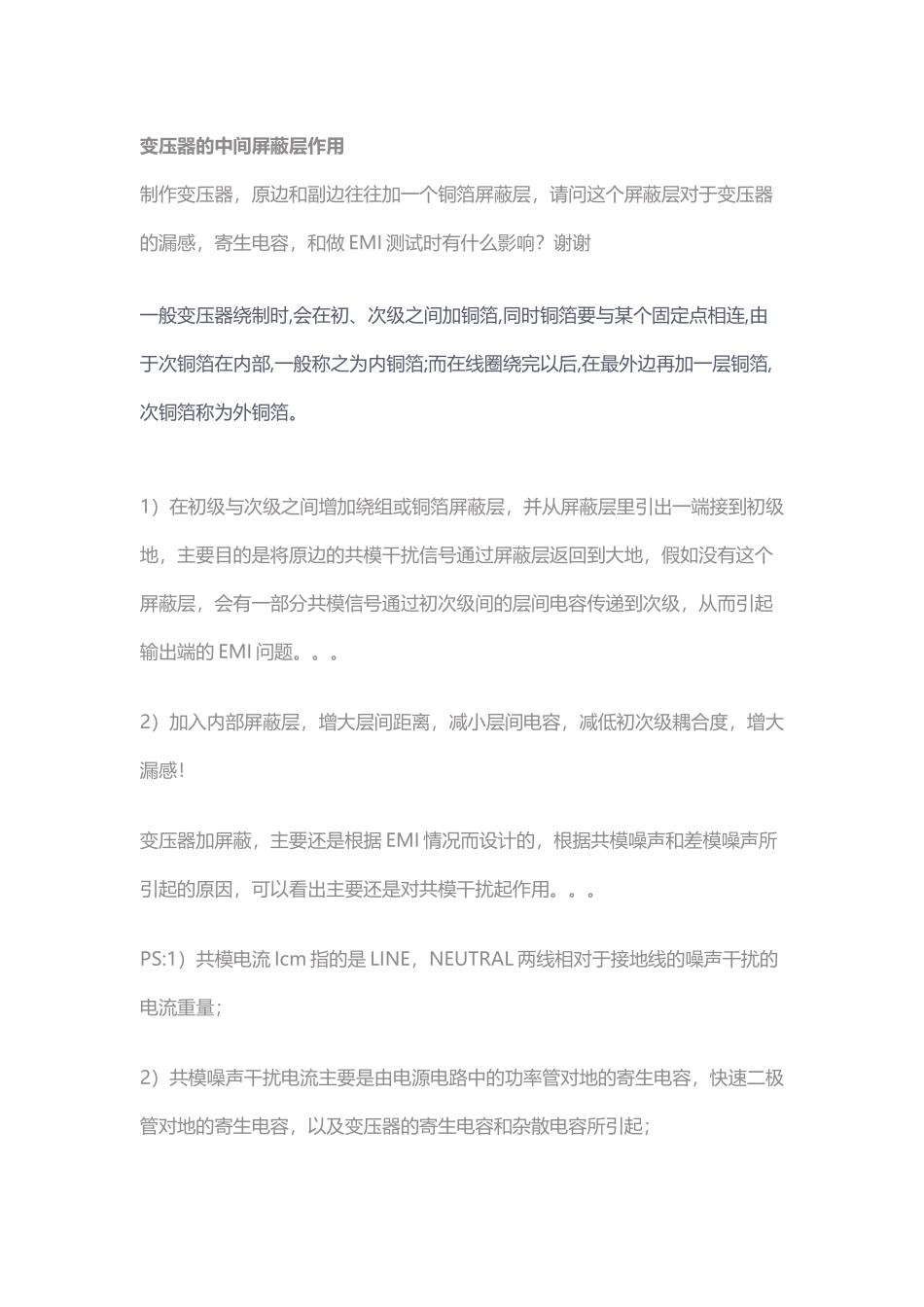

变压器的中间屏蔽层作用(2页)Good is good, but better carries it.精益求精，善益求善。变压器的中间屏蔽层作用制作变压器，原边和副边往往加一个铜箔屏蔽层，请问这个屏蔽层对于变压器的漏感，寄生电容，和做 EMI 测试时有什么影响？谢谢一般变压器绕制时,会在初、次级之间加铜箔,同时铜箔要与某个固定点相连,由于次铜箔在内部,一般称之为内铜箔;而在线圈绕完以后,在最外边再加一层铜箔,次铜箔称为外铜箔。1）在初级与次级之间增加绕组或铜箔屏蔽层，并从屏蔽层里引出一端接到初级地，主要目的是将原边的共模干扰信号通过屏蔽层返回到大地，假如没有这个屏蔽层，会有一部分共模信号通过初次级间的层间电容传递到次级，从而引起输出端的 EMI 问题。。。2）加入内部屏蔽层，增大层间距离，减小层间电容，减低初次级耦合度，增大漏感！变压器加屏蔽，主要还是根据 EMI 情况而设计的，根据共模噪声和差模噪声所引起的原因，可以看出主要还是对共模干扰起作用。。。PS:1）共模电流 Icm 指的是 LINE，NEUTRAL 两线相对于接地线的噪声干扰的电流重量；2）共模噪声干扰电流主要是由电源电路中的功率管对地的寄生电容，快速二极管对地的寄生电容，以及变压器的寄生电容和杂散电容所引起；3）差模噪声电流 Idm 指的是直接流经 L 和 N 线（不流经地线）的噪声干扰电流重量；4）差模噪声干扰电流则是由电源电路初级端的非连续电流和输入滤波大电容（电解电容）上的寄生电阻及寄生电感所造成！举个最明显的例子:1%的纹波要求,加了屏蔽层,做得好的话可以在输出端引导线,在导线端用示波器探头带地线环 150M 带宽下测纹波.不加只能在电源输出端20M 带宽下靠测.个人感觉,除了 EMI 要求和变态的纹波要求外,是不是不加也行? 不是也行，那是太行了，有很多开关电源变压器就没加这玩意儿。小型变压器的屏蔽层，可以消除干扰，其实远没有想象那么有作用。假如屏蔽层不发挥作用，或者根本没有屏蔽层，只要次级电路滤波性能做到位，一样不可能有问题。所谓的电磁干扰，以及共模干扰脉冲等等，充其量只对输入阻抗高的器件有影响，假如高输入阻抗的器件不加妥善的处理，即使变压器的屏蔽做得如何到位也依旧存在干扰，所谓任何事物都是相对的没有绝对的。负载端的电磁干扰会增大。影响设备的工作稳定性。 会引起共模干扰脉冲从初级通过分布电容窜到次级，出现意想不到的后果，严重时可能造成器件损坏。 变压器是另外一个噪声源,而初级次级的漏...
