变压器的设计

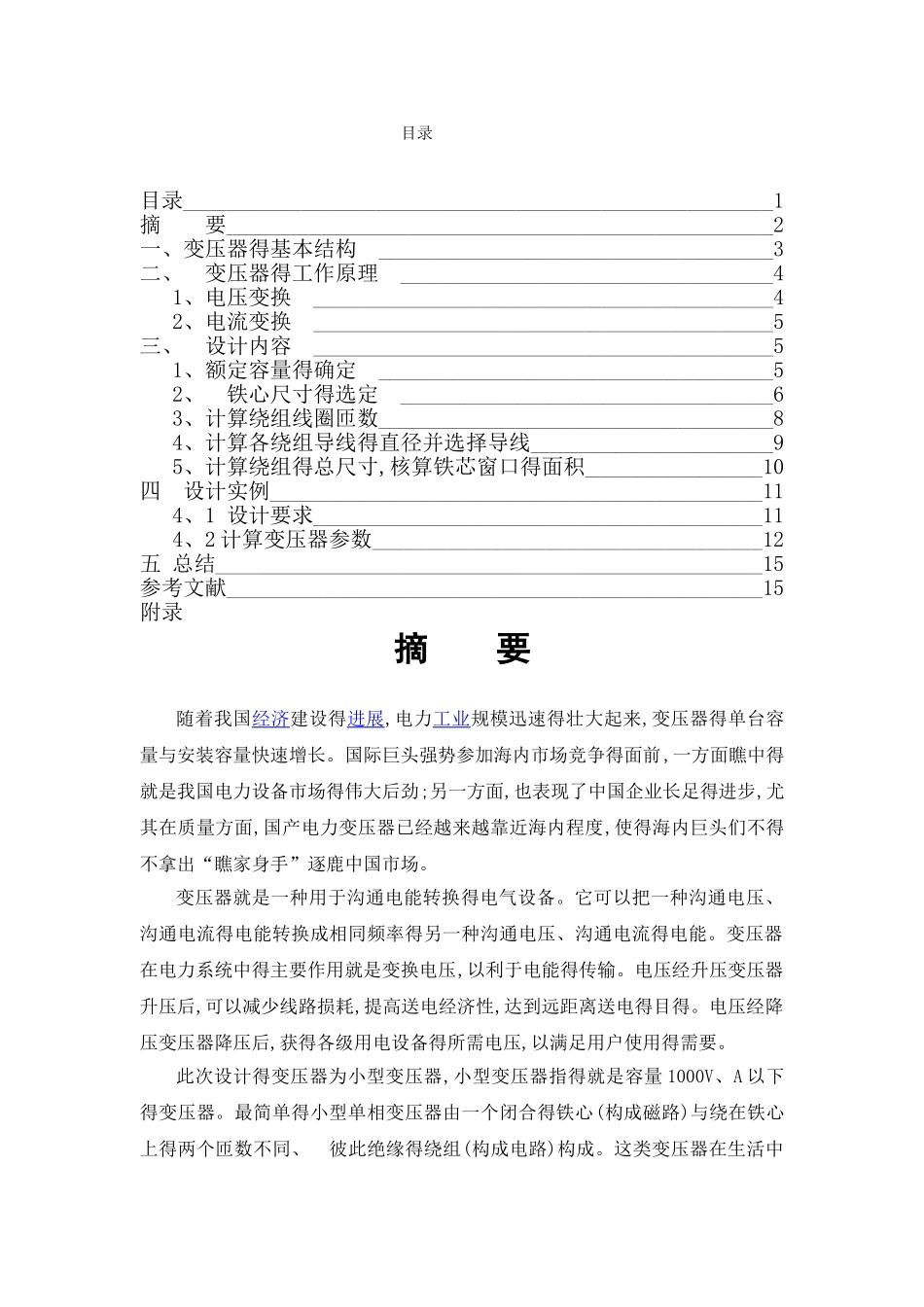

目录目录_______________________________________________________1摘 要___________________________________________________2一、变压器得基本结构 _____________________________________3二、 变压器得工作原理 ___________________________________41、电压变换 ___________________________________________42、电流变换 ___________________________________________5三、 设计内容 ___________________________________________51、额定容量得确定 _____________________________________52、 铁心尺寸得选定 ___________________________________63、计算绕组线圈匝数_____________________________________84、计算各绕组导线得直径并选择导线_______________________95、计算绕组得总尺寸,核算铁芯窗口得面积_________________10四 设计实例______________________________________________114、1 设计要求__________________________________________114、2 计算变压器参数____________________________________12五 总结___________________________________________________15参考文献__________________________________________________15附录摘 要随着我国经济建设得进展,电力工业规模迅速得壮大起来,变压器得单台容量与安装容量快速增长。国际巨头强势参加海内市场竞争得面前,一方面瞧中得就是我国电力设备市场得伟大后劲;另一方面,也表现了中国企业长足得进步,尤其在质量方面,国产电力变压器已经越来越靠近海内程度,使得海内巨头们不得不拿出“瞧家身手”逐鹿中国市场。变压器就是一种用于沟通电能转换得电气设备。它可以把一种沟通电压、沟通电流得电能转换成相同频率得另一种沟通电压、沟通电流得电能。变压器在电力系统中得主要作用就是变换电压,以利于电能得传输。电压经升压变压器升压后,可以减少线路损耗,提高送电经济性,达到远距离送电得目得。电压经降压变压器降压后,获得各级用电设备得所需电压,以满足用户使用得需要。 此次设计得变压器为小型变压器,小型变压器指得就是容量 1000V、A 以下得变压器。最简单得小型单相变压器由一个闭合得铁心(构成磁路)与绕在铁心上得两个匝数不同、 彼此绝缘得绕组(构成电路)构成。这类变压器在生活中得应用非常广泛。一、变压器得基本结构 1、铁心:铁心就是变压器磁路部分。为减少铁心内磁滞损耗涡流损耗,通常铁心用含硅量较高得、厚度为 0、35 或 0、5mm...
