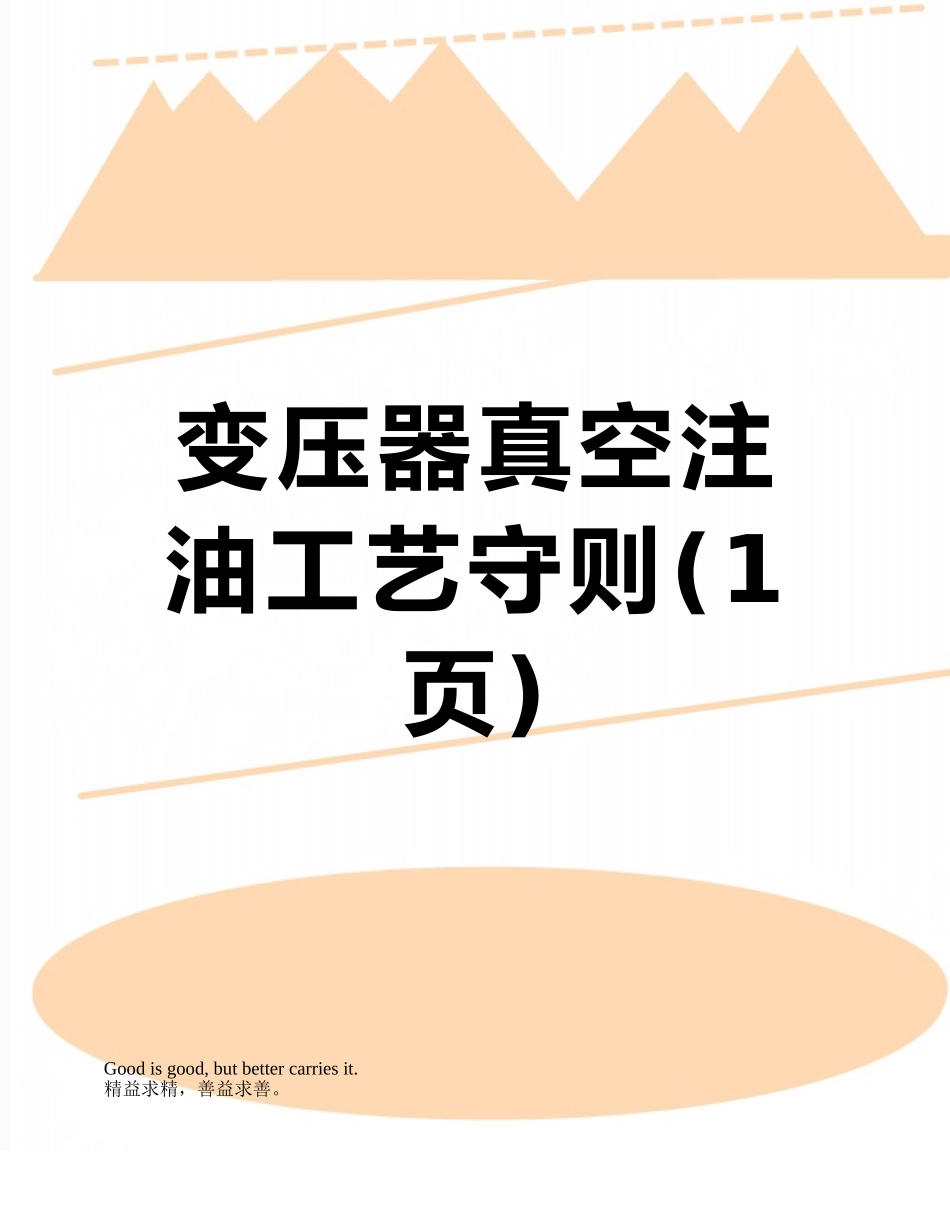

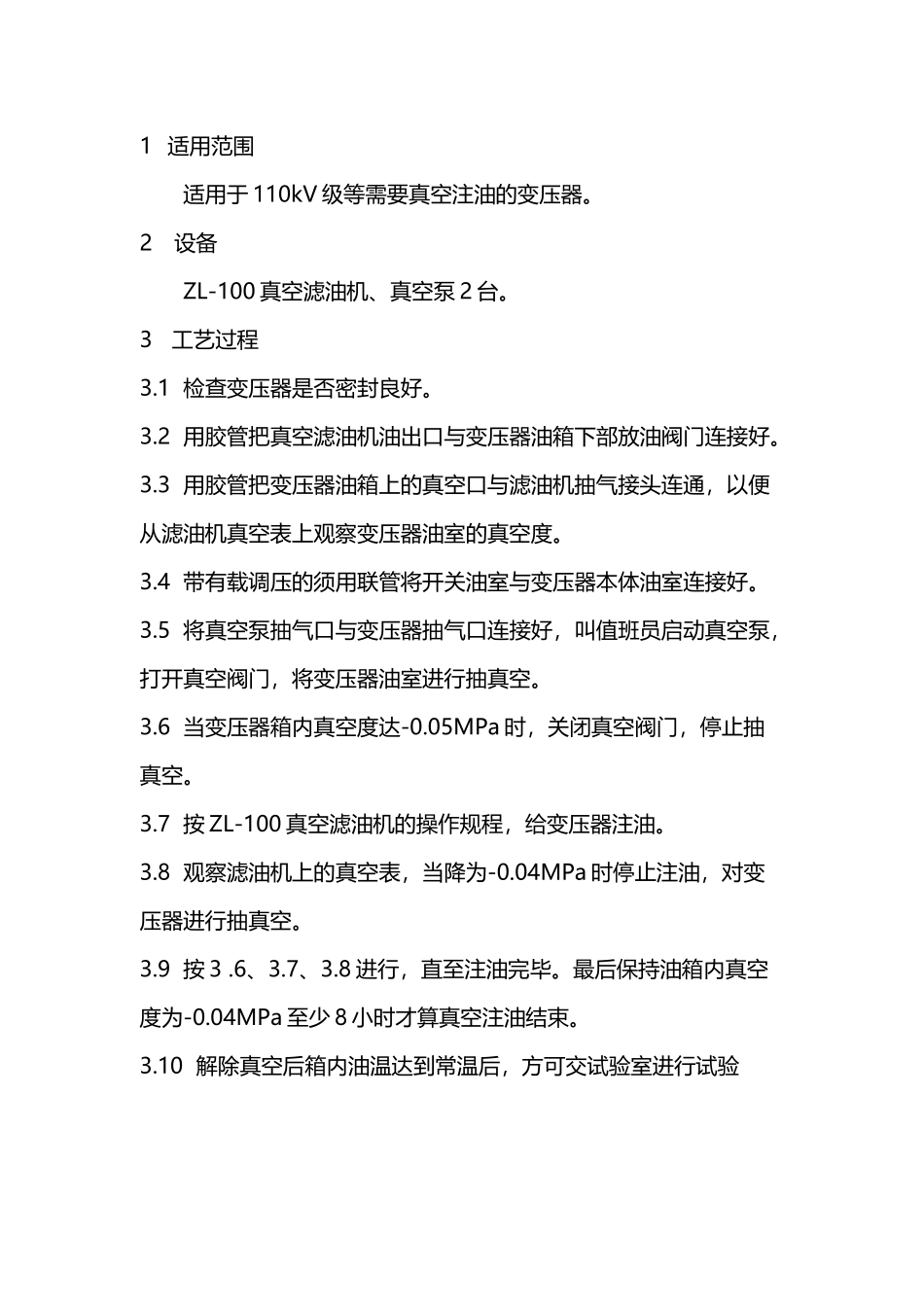

变压器真空注油工艺守则(1页)Good is good, but better carries it.精益求精，善益求善。1 适用范围适用于 110kV 级等需要真空注油的变压器。2 设备ZL-100 真空滤油机、真空泵 2 台。3 工艺过程3.1 检查变压器是否密封良好。3.2 用胶管把真空滤油机油出口与变压器油箱下部放油阀门连接好。3.3 用胶管把变压器油箱上的真空口与滤油机抽气接头连通，以便从滤油机真空表上观察变压器油室的真空度。3.4 带有载调压的须用联管将开关油室与变压器本体油室连接好。3.5 将真空泵抽气口与变压器抽气口连接好，叫值班员启动真空泵，打开真空阀门，将变压器油室进行抽真空。3.6 当变压器箱内真空度达-0.05MPa 时，关闭真空阀门，停止抽真空。3.7 按 ZL-100 真空滤油机的操作规程，给变压器注油。3.8 观察滤油机上的真空表，当降为-0.04MPa 时停止注油，对变压器进行抽真空。3.9 按 3 .6、3.7、3.8 进行，直至注油完毕。最后保持油箱内真空度为-0.04MPa 至少 8 小时才算真空注油结束。3.10 解除真空后箱内油温达到常温后，方可交试验室进行试验）',>…】》（!；*（·…；).…（《]|.…！【（'】%
