变压器箱式变电所安装技术要求

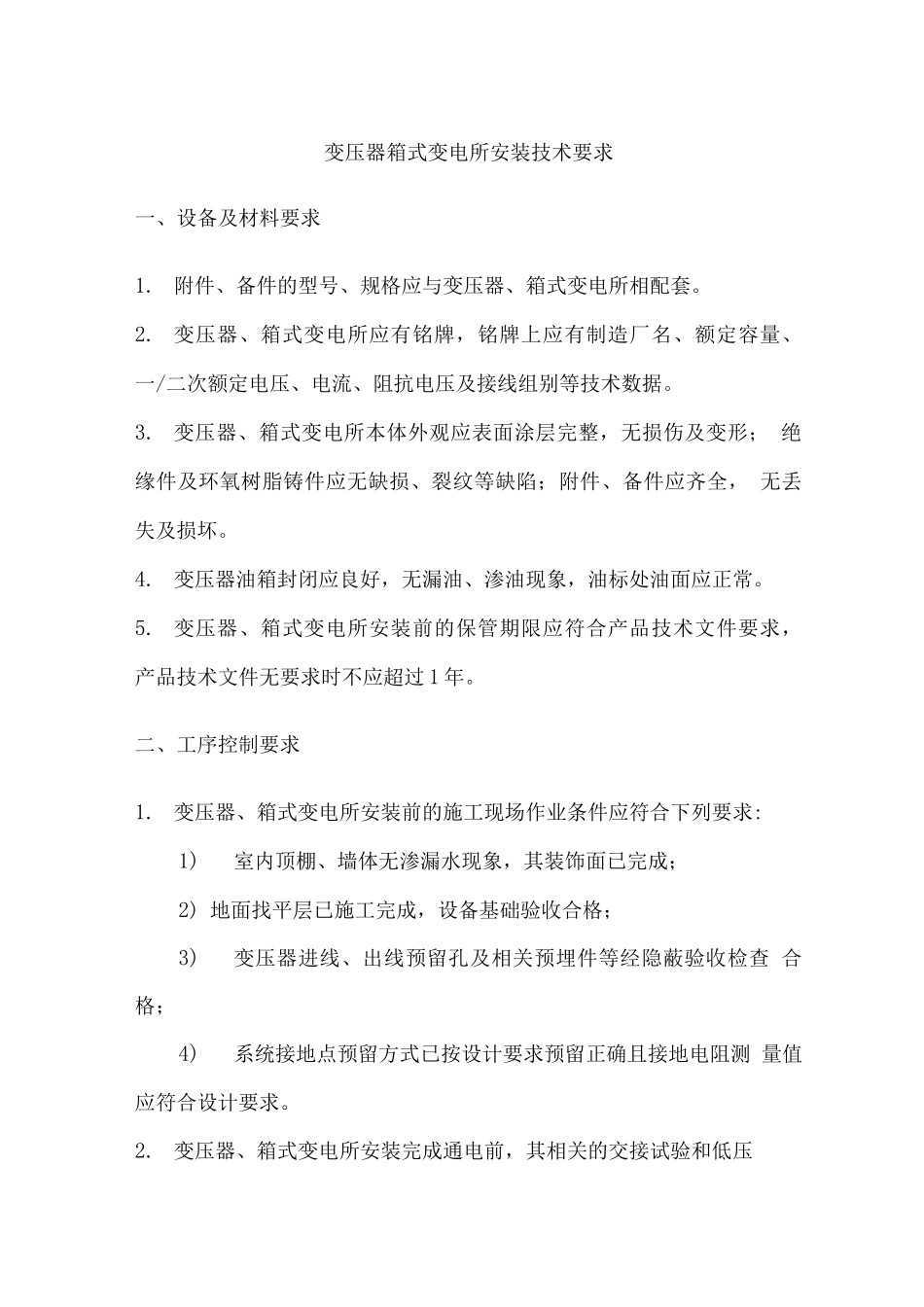

变压器箱式变电所安装技术要求一、设备及材料要求1.附件、备件的型号、规格应与变压器、箱式变电所相配套。2.变压器、箱式变电所应有铭牌，铭牌上应有制造厂名、额定容量、 一/二次额定电压、电流、阻抗电压及接线组别等技术数据。3.变压器、箱式变电所本体外观应表面涂层完整，无损伤及变形； 绝缘件及环氧树脂铸件应无缺损、裂纹等缺陷；附件、备件应齐全， 无丢失及损坏。4.变压器油箱封闭应良好，无漏油、渗油现象，油标处油面应正常。5.变压器、箱式变电所安装前的保管期限应符合产品技术文件要求， 产品技术文件无要求时不应超过 1 年。二、工序控制要求1.变压器、箱式变电所安装前的施工现场作业条件应符合下列要求:1)室内顶棚、墙体无渗漏水现象，其装饰面已完成；2) 地面找平层已施工完成，设备基础验收合格；3)变压器进线、出线预留孔及相关预埋件等经隐蔽验收检查 合格；4)系统接地点预留方式已按设计要求预留正确且接地电阻测 量值应符合设计要求。2.变压器、箱式变电所安装完成通电前，其相关的交接试验和低压馈线绝缘电阻测量值应合格。3. 变压器、箱式变电所试运行合格后交付前，应将室内门窗关好并 上锁；室外安装箱式变电所应锁好门锁并做好防护防盗措施。4.3 施工技术要求1.变压器、箱式变电所的搬运、吊装应由起重工作业，电工配合。2.变压器、箱式变电所吊装时，索具必须检查合格，并将钢丝绳系 在专供起吊整体的吊耳上。3.搬运时，变压器、箱式变电所不应受到冲击或严重震动，并保护 瓷件完整；利用机械牵引时，牵引的着力点应在变压器、箱式变电所 重心以下，以防止设备倾覆；搬运过程中，倾斜角不得超过 15°，以 防止设备内部结构变形。4.变压器、箱式变电所到达施工现场后，其底部应垫高、垫平；置 于室外暂放时，尚应实行可靠的防雨、防潮措施。5.充 干 燥 气 体 的 变 压 器 、 箱 式 变 电 所 ， 其 油 箱 内 压 力 应 保 持 在 0.01MPa~0.03MPa。6.基础的轨道应水平，轨距与轮距应配合；装有气体继电器的变压 器，应使其顶盖沿气体继电器气流方向有 1%〜1.5%的升高坡度（制 造厂要求不需安装坡度者除外）。7.变压器安装位置应正确。当宽面推动时，低压侧应向外；窄面推 进时，油枕侧应向外。8. 装有滚轮的变压器，滚轮应转动灵活；在变压器就位后，应将滚 轮用能拆卸的制动装置加以固定。9.变压器安装应固定牢固。用地脚螺栓固定的，应垫平垫圈、弹簧 垫圈及螺母...
