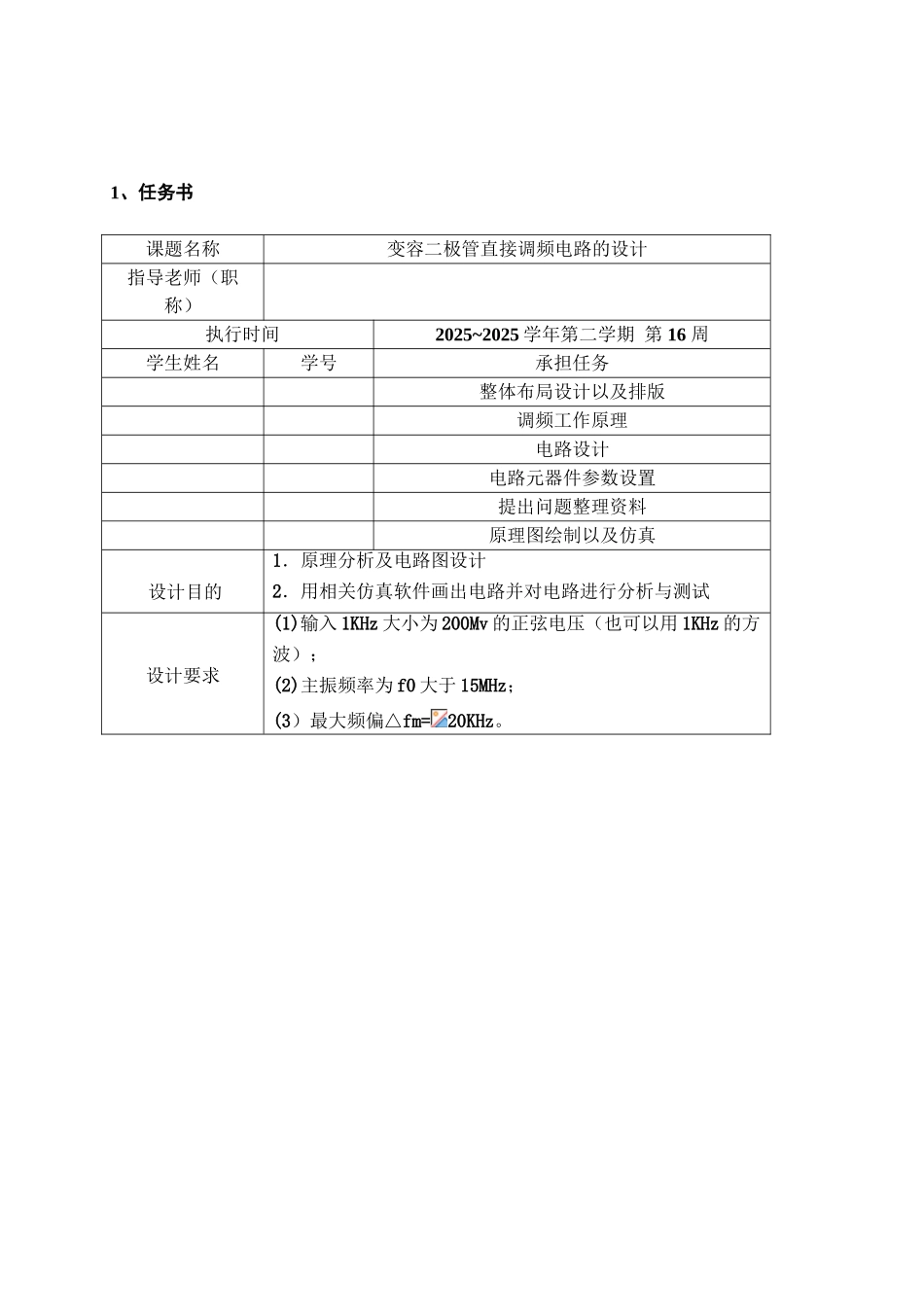

变容二极管直接调频电路课程设计-精品(20 页)Good is good, but better carries it.精益求精，善益求善。 2025 ~2025 学年 第 1 学期 《高频电子线路》课程设计 题 目： 变容二极管直接调频电路的设计 班 级： 12 电子信息工程（ 2 ）班 姓 名： 指导老师： 电气工程系 2025 年 12 月 6 日1、任务书课题名称变容二极管直接调频电路的设计指导老师（职称） 执行时间2025~2025 学年第二学期 第 16 周学生姓名学号承担任务整体布局设计以及排版调频工作原理电路设计电路元器件参数设置提出问题整理资料原理图绘制以及仿真 设计目的1．原理分析及电路图设计2．用相关仿真软件画出电路并对电路进行分析与测试设计要求(1)输入 1KHz 大小为 200Mv 的正弦电压（也可以用 1KHz 的方波）；(2)主振频率为 f0 大于 15MHz；(3）最大频偏△fm=20KHz。摘 要 调频电路具有抗干扰性能强、声音清楚等优点，获得了快速的进展。主要应用于调频广播、广播电视、通信及遥控。调频电台的频带通常大约是 200～250kHz，其频带宽度是调幅电台的数十倍，便于传送高保真立体声信号。由于调幅波受到频带宽度的限制，在接收机中存在着通带宽度与干扰的矛盾，因此音频信号的频率局限于 30～8000Hz 的范围内。在调频时，可以将音频信号的频率范围扩大至 30～15000Hz，使音频信号的频谱重量更为丰富，声音质量大为提高。 变容二极管调频电路是一种常用的直接调频电路，广泛应用于移动通信和自动频率微调系统。其优点是工作频率高，固有损耗小且线路简单，能获得较大的频偏，其缺点是中心频率稳定度较低。较之中频调制和倍频方法，这种方法的电路简单、性能良好、副波少、维修方便，是一种较先进的频率调制方案。 本课题载波由 LC 电容反馈三端振荡器组成主振回路，振荡频率有电路电感和电容决定，当受调制信号控制的变容二极管接入载波振荡器的振荡回路，则振荡频率受调制信号的控制，从而实现调频。关键字：变容二极管；直接调频；LC 振荡电路。目 录第一章 设计思路.............................................................................................1第二章 调频电路工作原理.............................................................................22.1 间接调频原理....................................................................................................................
