变频器操作规程

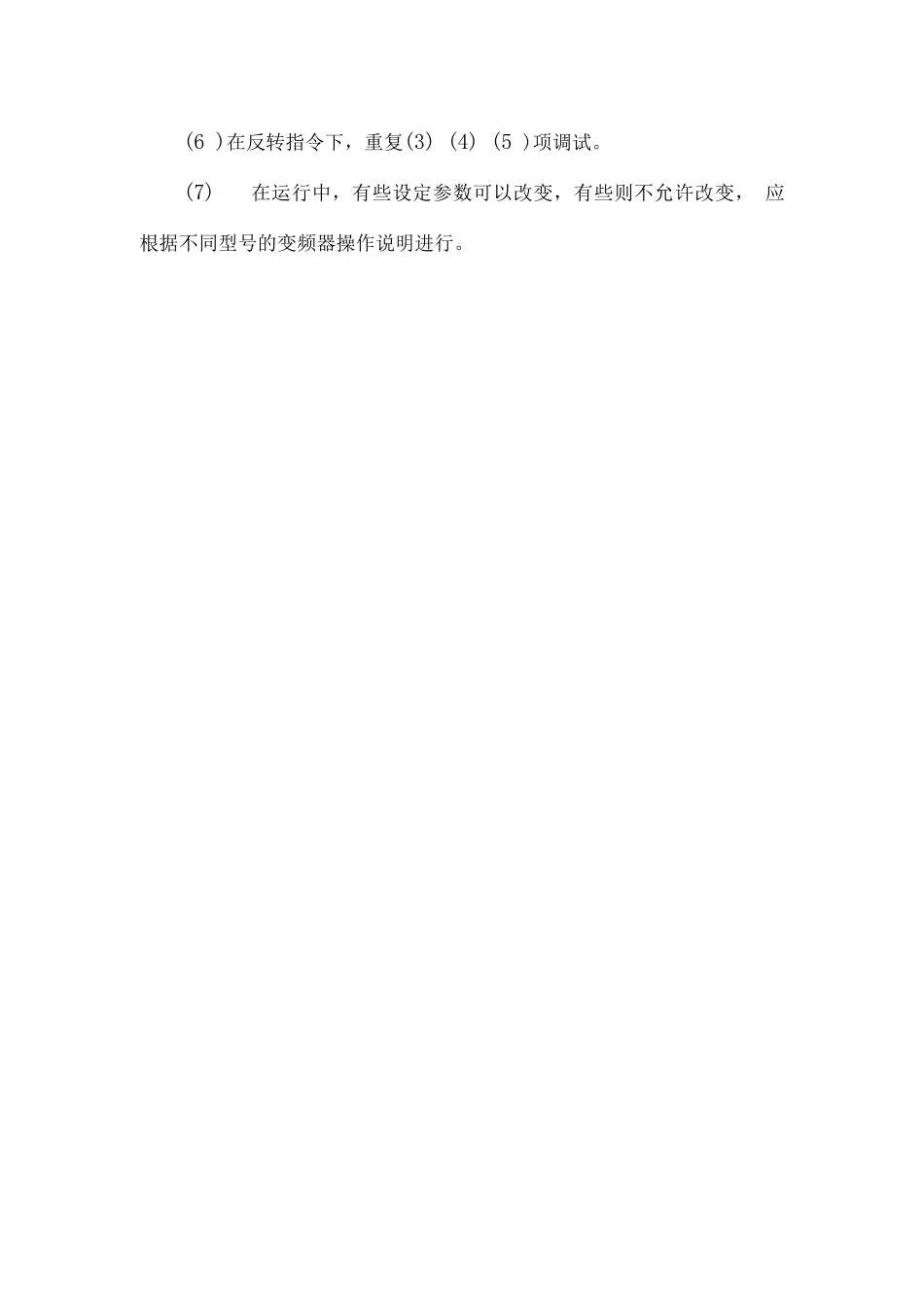

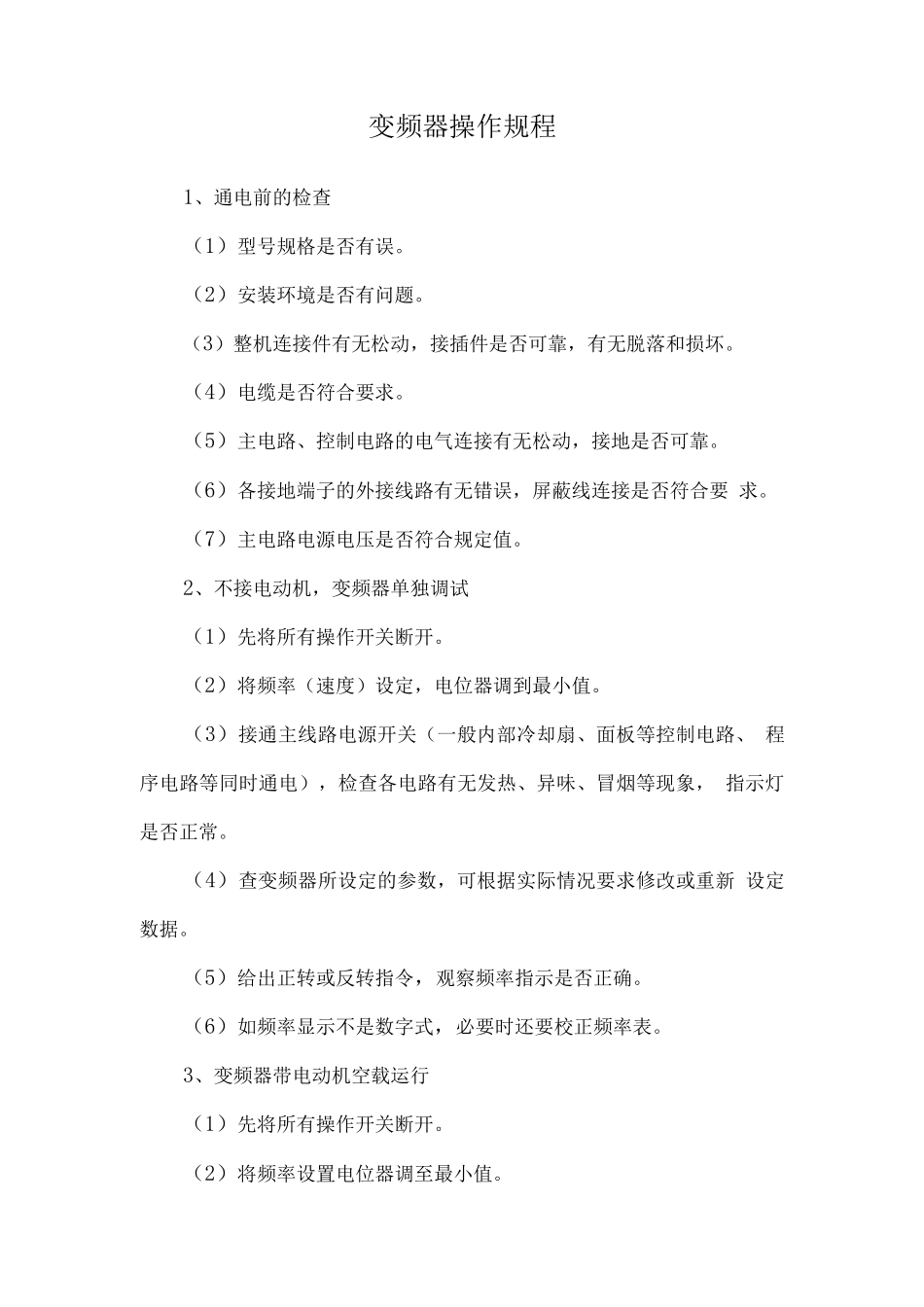

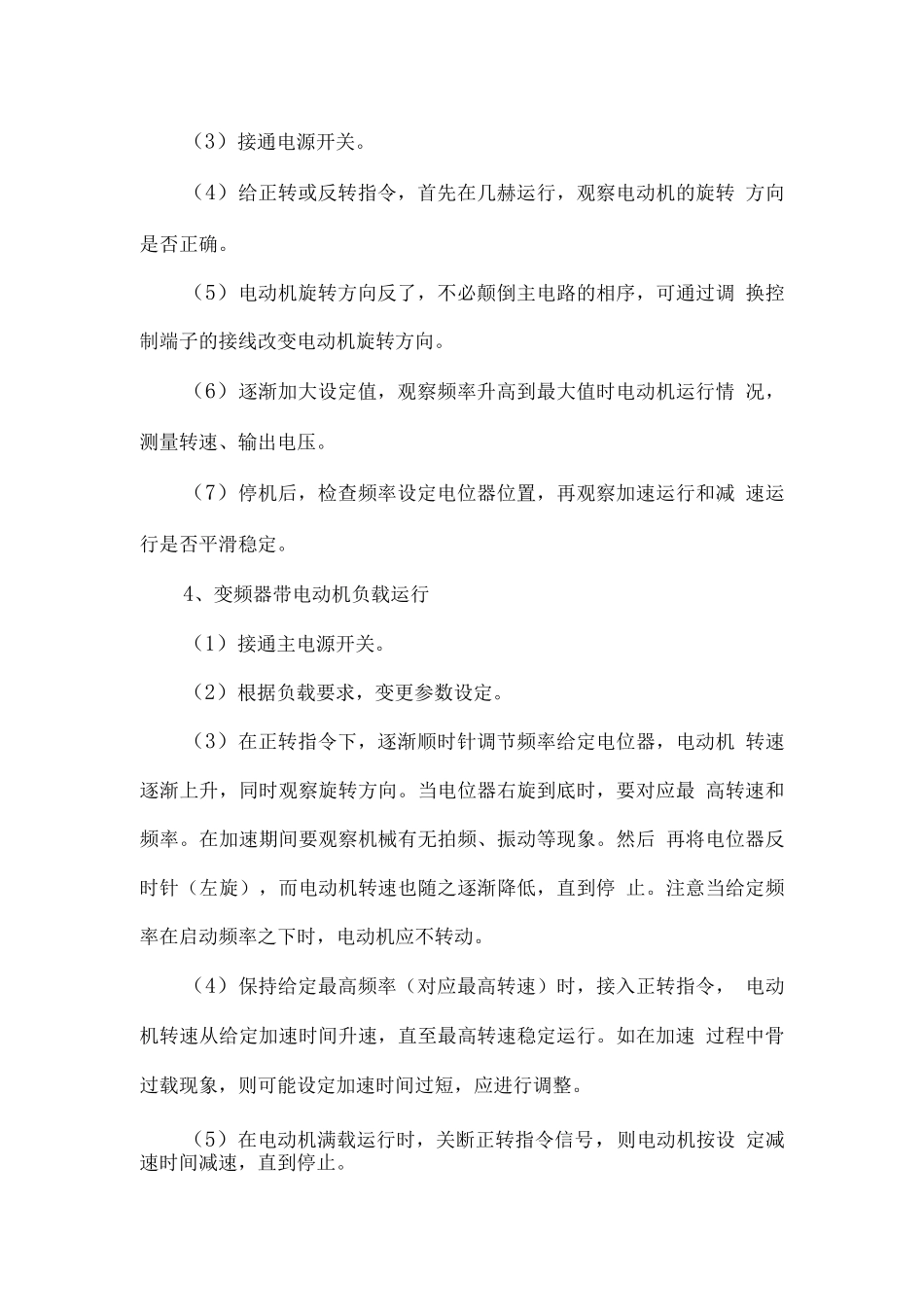

变频器操作规程1、通电前的检查（1）型号规格是否有误。（2）安装环境是否有问题。（3）整机连接件有无松动，接插件是否可靠，有无脱落和损坏。（4）电缆是否符合要求。（5）主电路、控制电路的电气连接有无松动，接地是否可靠。（6）各接地端子的外接线路有无错误，屏蔽线连接是否符合要 求。（7）主电路电源电压是否符合规定值。2、不接电动机，变频器单独调试（1）先将所有操作开关断开。（2）将频率（速度）设定，电位器调到最小值。（3）接通主线路电源开关（一般内部冷却扇、面板等控制电路、 程序电路等同时通电），检查各电路有无发热、异味、冒烟等现象， 指示灯是否正常。（4）查变频器所设定的参数，可根据实际情况要求修改或重新 设定数据。（5）给出正转或反转指令，观察频率指示是否正确。（6）如频率显示不是数字式，必要时还要校正频率表。3、变频器带电动机空载运行（1）先将所有操作开关断开。（2）将频率设置电位器调至最小值。（3）接通电源开关。（4）给正转或反转指令，首先在几赫运行，观察电动机的旋转 方向是否正确。（5）电动机旋转方向反了，不必颠倒主电路的相序，可通过调 换控制端子的接线改变电动机旋转方向。（6）逐渐加大设定值，观察频率升高到最大值时电动机运行情 况，测量转速、输出电压。（7）停机后，检查频率设定电位器位置，再观察加速运行和减 速运行是否平滑稳定。4、变频器带电动机负载运行（1）接通主电源开关。（2）根据负载要求，变更参数设定。（3）在正转指令下，逐渐顺时针调节频率给定电位器，电动机 转速逐渐上升，同时观察旋转方向。当电位器右旋到底时，要对应最 高转速和频率。在加速期间要观察机械有无拍频、振动等现象。然后 再将电位器反时针（左旋），而电动机转速也随之逐渐降低，直到停 止。注意当给定频率在启动频率之下时，电动机应不转动。（4）保持给定最高频率（对应最高转速）时，接入正转指令， 电动机转速从给定加速时间升速，直至最高转速稳定运行。如在加速 过程中骨过载现象，则可能设定加速时间过短，应进行调整。（5）在电动机满载运行时，关断正转指令信号，则电动机按设 定减速时间减速，直到停止。(6 )在反转指令下，重复(3) (4) (5 )项调试。(7)在运行中，有些设定参数可以改变，有些则不允许改变， 应根据不同型号的变频器操作说明进行。
