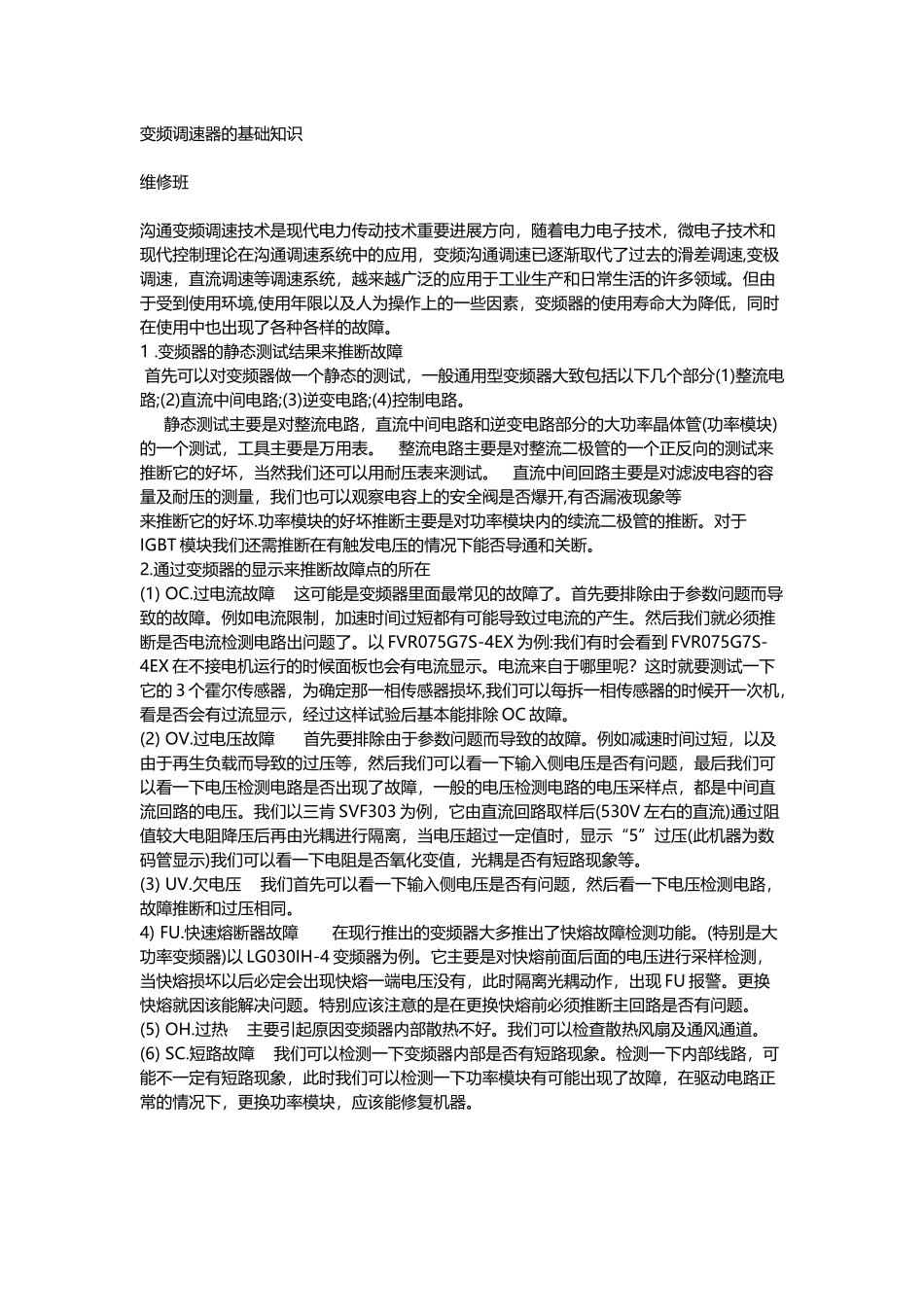

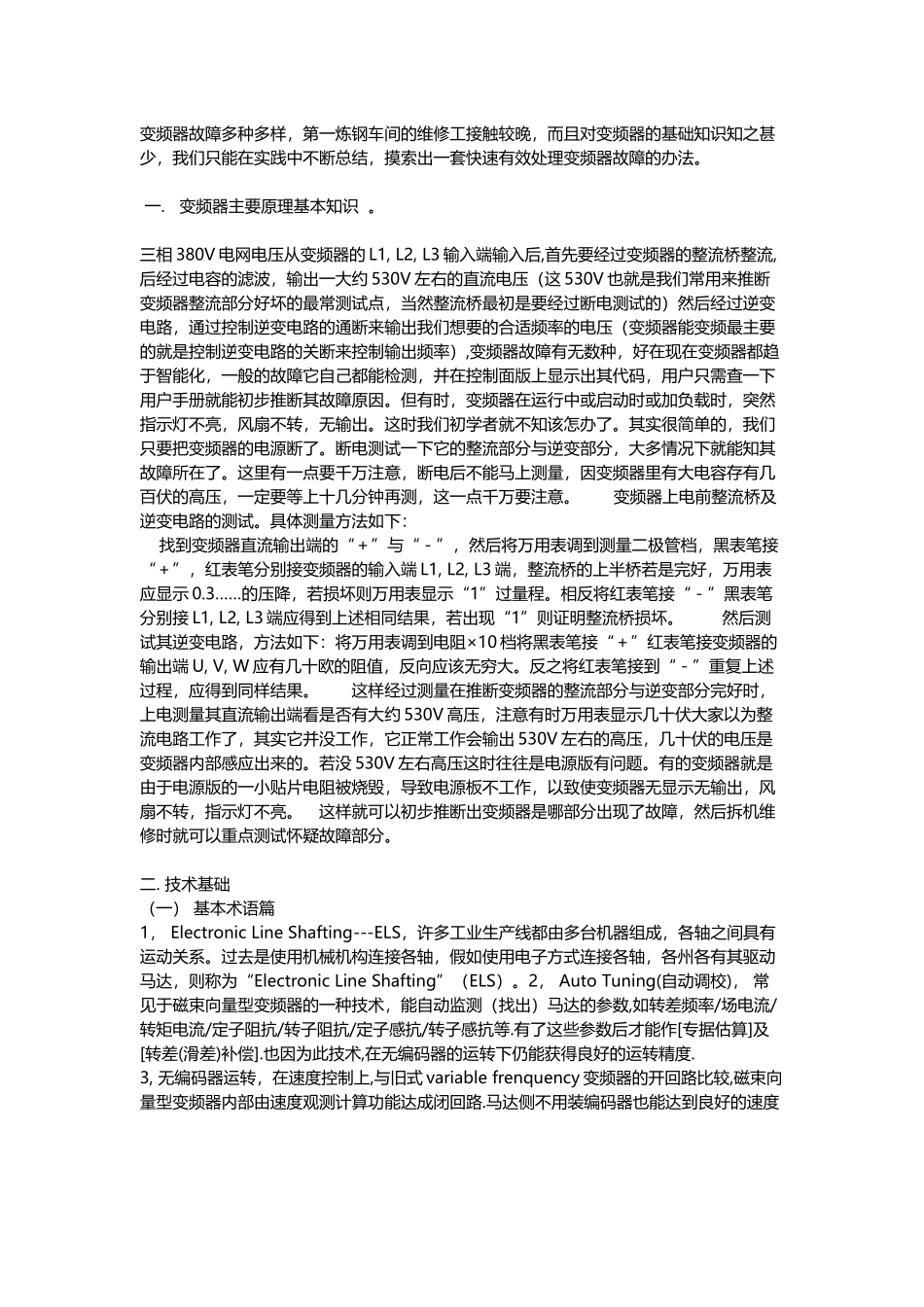

变频器技术资料(14 页)Good is good, but better carries it.精益求精，善益求善。变频调速器的基础知识维修班沟通变频调速技术是现代电力传动技术重要进展方向，随着电力电子技术，微电子技术和现代控制理论在沟通调速系统中的应用，变频沟通调速已逐渐取代了过去的滑差调速,变极调速，直流调速等调速系统，越来越广泛的应用于工业生产和日常生活的许多领域。但由于受到使用环境,使用年限以及人为操作上的一些因素，变频器的使用寿命大为降低，同时在使用中也出现了各种各样的故障。1 .变频器的静态测试结果来推断故障 首先可以对变频器做一个静态的测试，一般通用型变频器大致包括以下几个部分(1)整流电路;(2)直流中间电路;(3)逆变电路;(4)控制电路。 静态测试主要是对整流电路，直流中间电路和逆变电路部分的大功率晶体管(功率模块)的一个测试，工具主要是万用表。 整流电路主要是对整流二极管的一个正反向的测试来推断它的好坏，当然我们还可以用耐压表来测试。 直流中间回路主要是对滤波电容的容量及耐压的测量，我们也可以观察电容上的安全阀是否爆开,有否漏液现象等来推断它的好坏.功率模块的好坏推断主要是对功率模块内的续流二极管的推断。对于IGBT 模块我们还需推断在有触发电压的情况下能否导通和关断。2.通过变频器的显示来推断故障点的所在(1) OC.过电流故障 这可能是变频器里面最常见的故障了。首先要排除由于参数问题而导致的故障。例如电流限制，加速时间过短都有可能导致过电流的产生。然后我们就必须推断是否电流检测电路出问题了。以 FVR075G7S-4EX 为例:我们有时会看到 FVR075G7S-4EX 在不接电机运行的时候面板也会有电流显示。电流来自于哪里呢？这时就要测试一下它的 3 个霍尔传感器，为确定那一相传感器损坏,我们可以每拆一相传感器的时候开一次机，看是否会有过流显示，经过这样试验后基本能排除 OC 故障。(2) OV.过电压故障 首先要排除由于参数问题而导致的故障。例如减速时间过短，以及由于再生负载而导致的过压等，然后我们可以看一下输入侧电压是否有问题，最后我们可以看一下电压检测电路是否出现了故障，一般的电压检测电路的电压采样点，都是中间直流回路的电压。我们以三肯 SVF303 为例，它由直流回路取样后(530V 左右的直流)通过阻值较大电阻降压后再由光耦进行隔离，当电压超过一定值时，显示“5”过压(此机器为数码管显示)我们可以看一下电阻是否氧化变值，光耦是否有短路现象等。...
