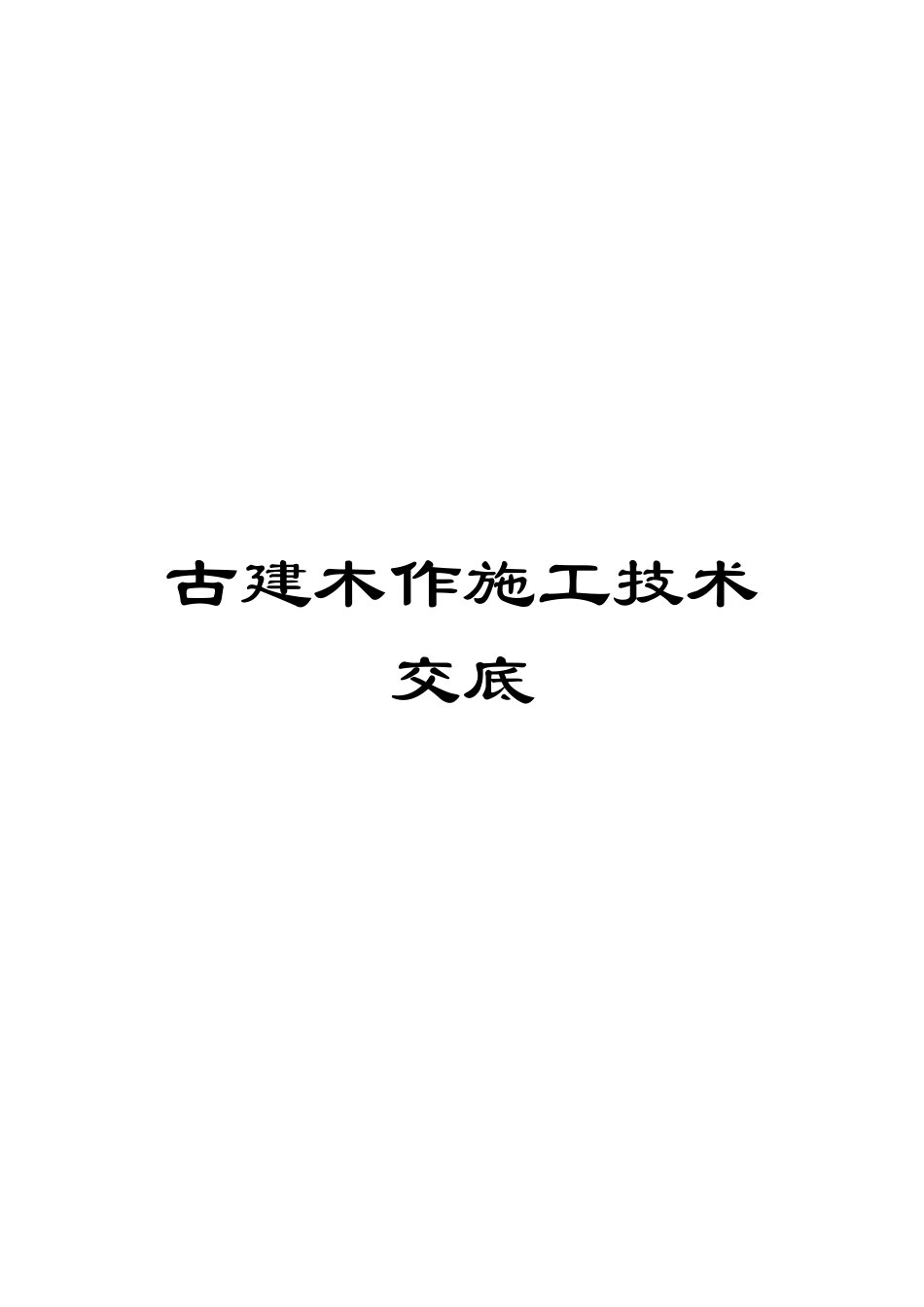

古建木作施工技术交底

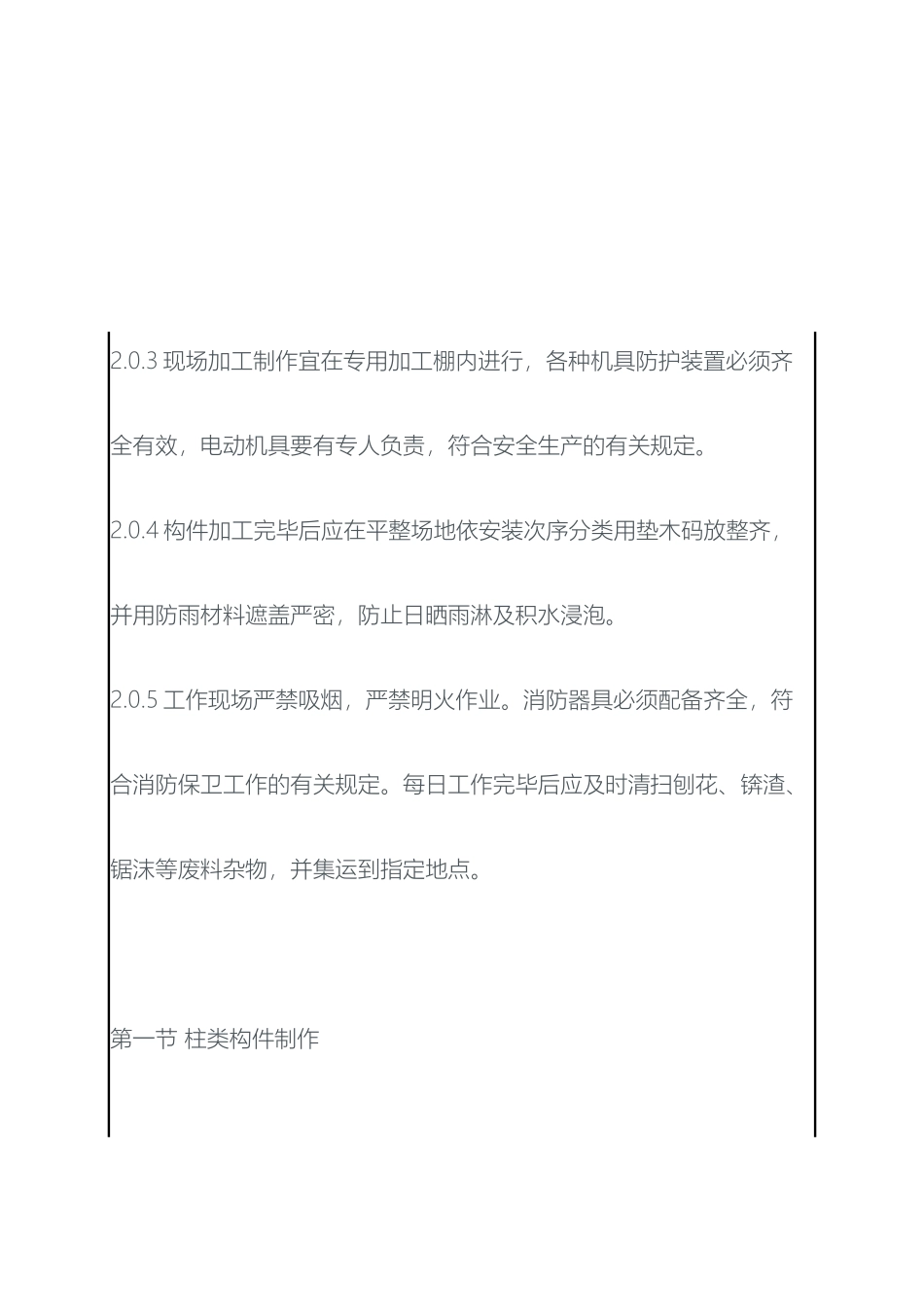

古建木作施工技术交底 大木制作与安装工程2.0.1 施工前操作人员必须熟悉设计要求及古建传统作法，根据设计尺寸排出总、分丈杆，角梁、檩碗等部位应做出足尺样板，经校核无误后方可下料操作。2.0.2 施工前应对材料、工具进行检查， 所用木材应符合《文物建筑工程质量检验评定标准》第三章第 3.0.3 条的有关规定，设计对材料有特别要求时尚应符合设计要求。2.0.3 现场加工制作宜在专用加工棚内进行，各种机具防护装置必须齐全有效，电动机具要有专人负责，符合安全生产的有关规定。2.0.4 构件加工完毕后应在平整场地依安装次序分类用垫木码放整齐，并用防雨材料遮盖严密，防止日晒雨淋及积水浸泡。2.0.5 工作现场严禁吸烟，严禁明火作业。消防器具必须配备齐全，符合消防保卫工作的有关规定。每日工作完毕后应及时清扫刨花、锛渣、锯沫等废料杂物，并集运到指定地点。第一节 柱类构件制作2.1.1 施工准备：根据设计要求，选好柱料，确定上、下头。根据排出的丈杆适当留荒进行打、截料。2.1.2 主要工序：a)、在柱料两端直径面上分出中点，吊垂直线，再用方尺画出十字中线。b)、圆柱依据十字中线放出八卦线，柱头按柱高的 7‰-10‰收分。然后根据两端八卦线，顺柱身弹出直线，依照此线砍刨柱料成八方。再弹十六瓣线，砍刨成十六方，直至把柱料砍圆刮光。c)、方柱依据十字中线放出柱身线，柱头收分宜比圆柱酌减。按柱身线四面去荒刮平后，四角起梅花线角，线角深度按柱子看面尺寸的 1/10～1/15 确定，圆楞后将柱身净光。d)、弹画柱身中线，按优面朝外原则，选定各柱位置，并在内侧距柱脚30cm 处标记位置号。外檐柱按柱高 7‰-10‰弹出升线。e)、根据丈杆及柱位、方向画定榫卯位置与柱脖、柱脚及盘头线，按所画尺寸剔凿卯眼，锯出口子、榫头。穿插枋卯口为大进小出结构，进榫部分卯口高按穿插枋高，半榫深按 1/3 柱径，出榫部分高按进榫的一半，榫头露出柱皮 1/2 柱径。卯口宽按柱径的 1/4。额枋口子一般为燕尾口，卯口高按额枋高，宽、深各按柱径 1/4￣3/10。燕尾口深度方向外侧每边各按口深的 1/10 收分做“乍”，高度方向下端每边按口宽的 1/10 收“溜”。采纳袖肩作法时，袖肩长按柱径的 1/8，宽与乍的宽边相等。馒头榫、管脚榫各按柱径的 3/10 定长、宽（径），榫的端部适当收溜，并将外端倒楞。管脚榫截面一般做成圆形，大式柱子应在柱脚四周开出十字橇眼。各类柱子制作中应注意随时用样板校核。2.1.3 质量要求：应...
