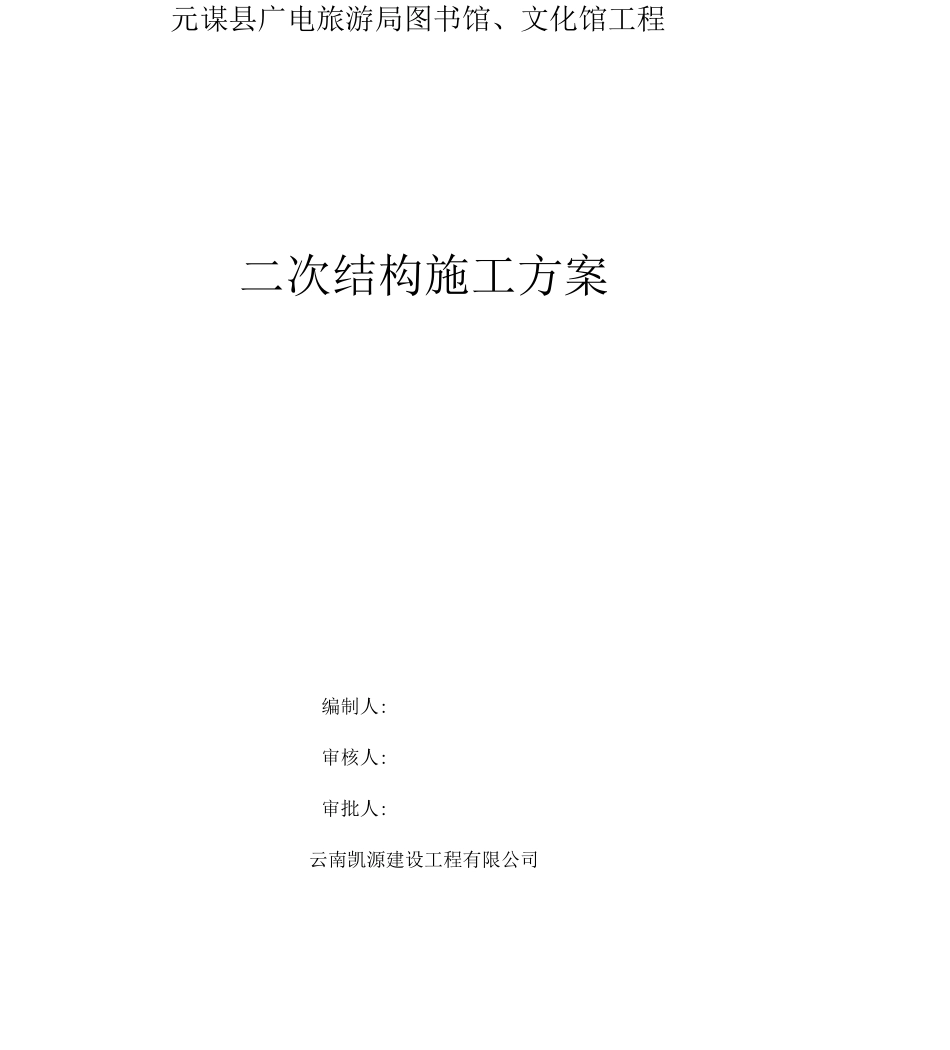

元谋县广电旅游局图书馆、文化馆工程二次结构施工方案编制人:审核人:审批人:云南凯源建设工程有限公司2025 年 4 月 6 日、工程概况 二、编制依据：三、控制要点：构造柱、圈梁、过梁、女儿墙压顶梁、挑耳卫生间、外墙的止水植筋（四填充墙四、质）量标准五、质量通病防治 11六、雨期施工措施 13七、水电管线的埋设 13二次结构专项施工方案一、工程概况元谋县广电旅游局图书馆、文化馆工程，地上 5 层，框架结构，建筑面积 6926.49 卅。建 筑高度 21.45m。本工程的二次结构包括：构造柱、圈梁、过梁、女儿墙压顶梁、挑耳、填充墙等，为确保本工程二次结构的施工质量达到优良标准，特编制此二次结构施工方案。二、编制依据：《混凝土结构工种施工质量验收法律规范》GB50204-22《砌体工程施工质量验收法律规范》GB50203-22《轻集料混凝土小型空心、砌块》GB/T15229-22《框架结构填充空心、砌块构造图集》94SJ19《墙身-轻质条板隔墙》88J2-X7《建筑工程施工质量验收统一标准》GB503-21本工程施工组织设计、图纸会审及施工图纸。三、控制要点：（一）构造柱、圈梁、填充墙、过梁、女儿墙压顶梁、挑耳根据施工图纸及施工法律规范要求设置构造柱、圈梁、过梁、女儿墙压顶梁、挑耳1、构造柱1）构造柱的位置① 当围护墙或中间隔墙水平长度大于 4m 时，在两框架柱间适当位置设置构造柱② 当围护墙或中间隔墙为单片墙时，设于中部；③ 当围护墙或中间隔墙为单片墙且未满跨设置时，设于墙中部及端部；④ 设于“ L”、“ T”、" +”形墙交接处；⑤ 当门窗洞宽度大于 1/2 墙长时，洞两侧设置构造柱。⑥ 其他设计及法律规范要求设置构造柱的部位。2）构造柱的构造要求（浇筑混凝土简图如右）① 构造柱的截面尺寸同墙厚 X 2mm 混凝土强度等级不应低于 C25② 构造柱的纵向钢筋为 412,箍血 6@2 且上下 6mn 处加密为 1mm③ 构造柱应与楼层圈梁、腰梁或混凝土腰带锚固。④ 构造柱与墙体连接处的砌体宜砌平，墙顶部留 150 高，7 天后用斜砖挤砌。或留置 30~50mm 缝隙，7天后用微膨胀砼分二次塞填密实。② 构造柱的纵向钢筋为 412,箍筋 6@2 且上下 6mn 处加密为 1mm③ 构造柱应与楼层圈梁、腰梁或混凝土腰带锚固。④ 构造柱与墙体连接处的砌体宜砌平，墙顶部留 150 高，7 天后用斜砖挤砌。或留置 30~50mm 缝隙，7天后用微膨胀砼分二次塞填密实。⑤ 加气混凝土砌块部份墙体，沿墙高度每隔 4mm 设置 26 ...
