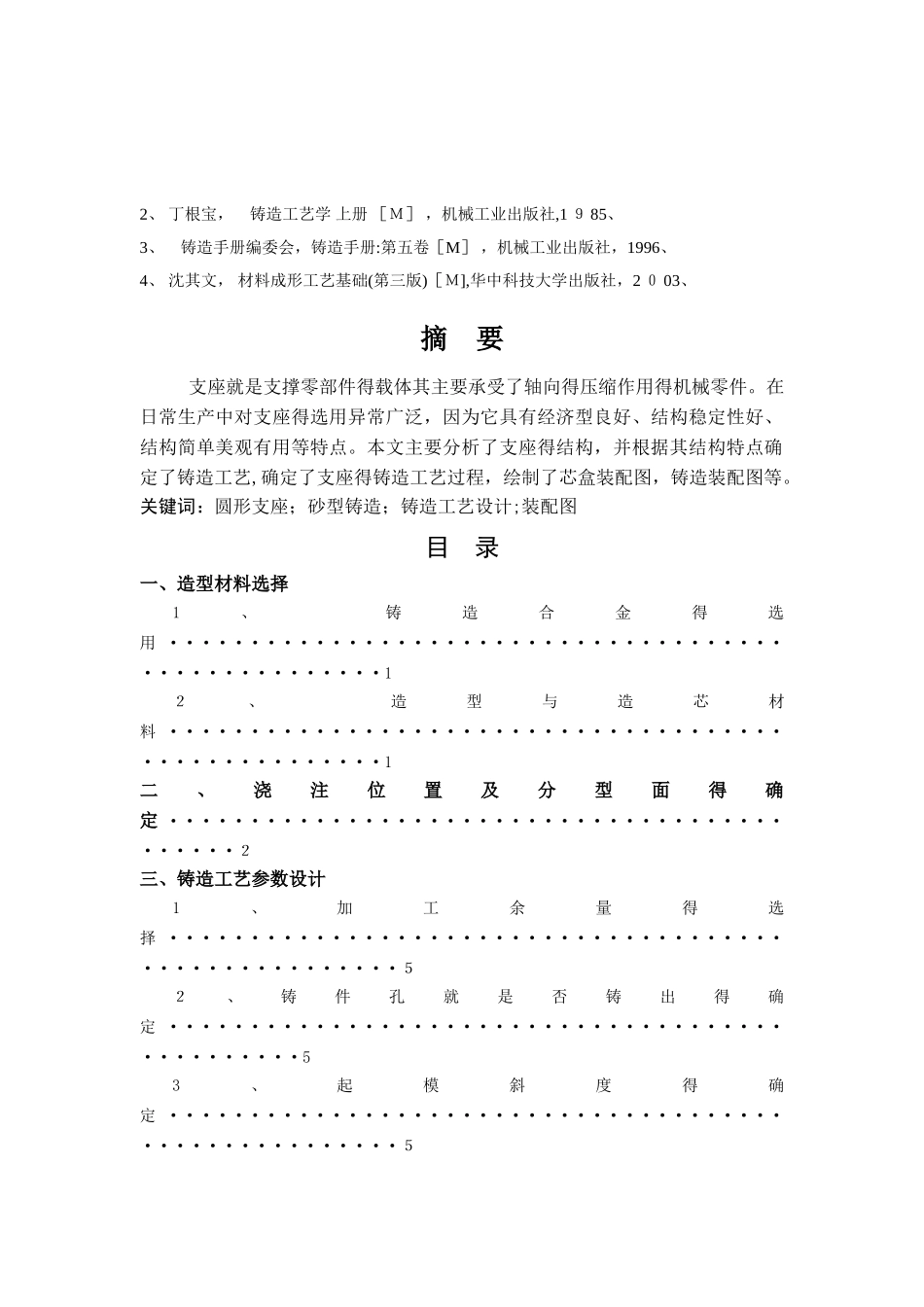

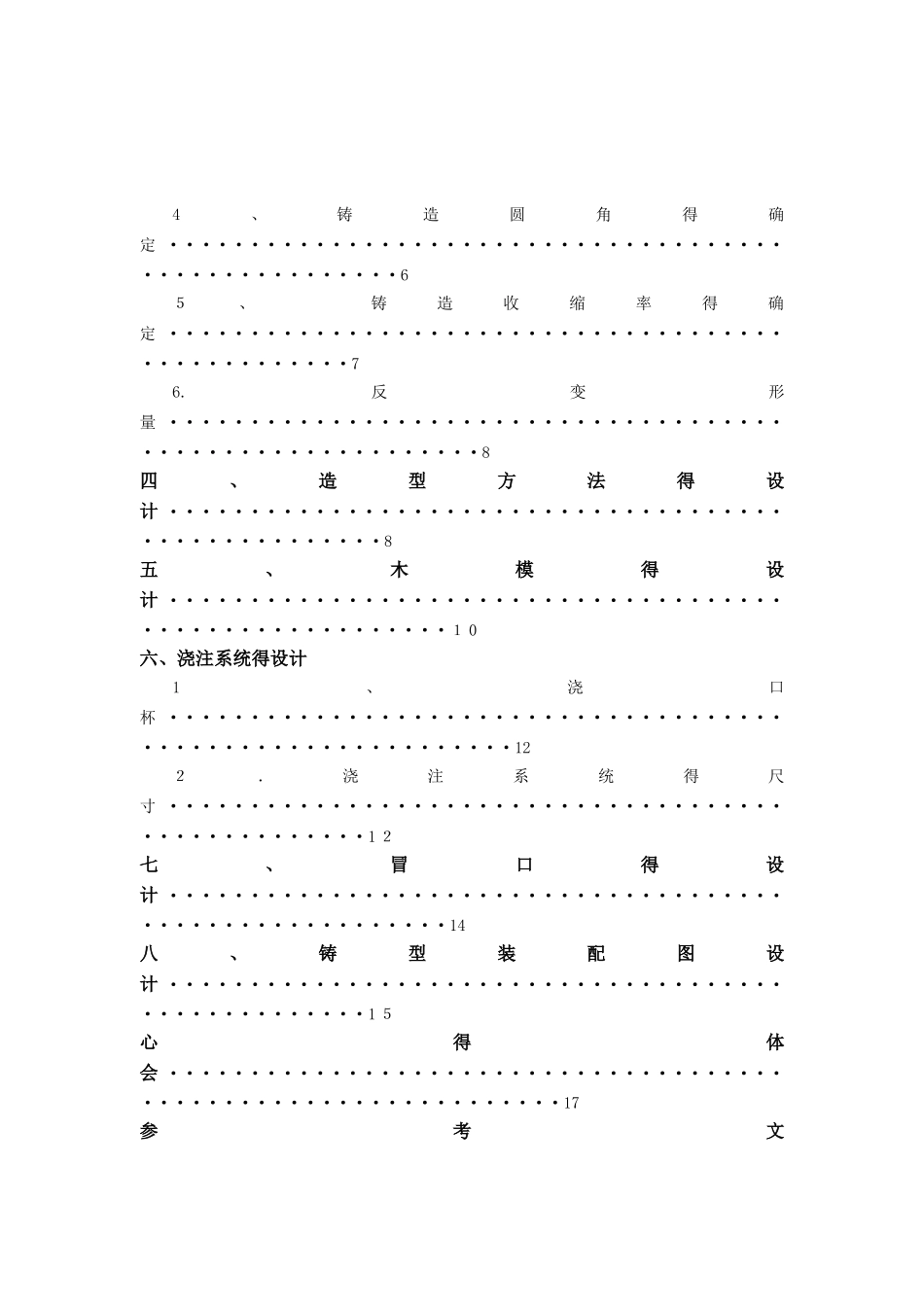

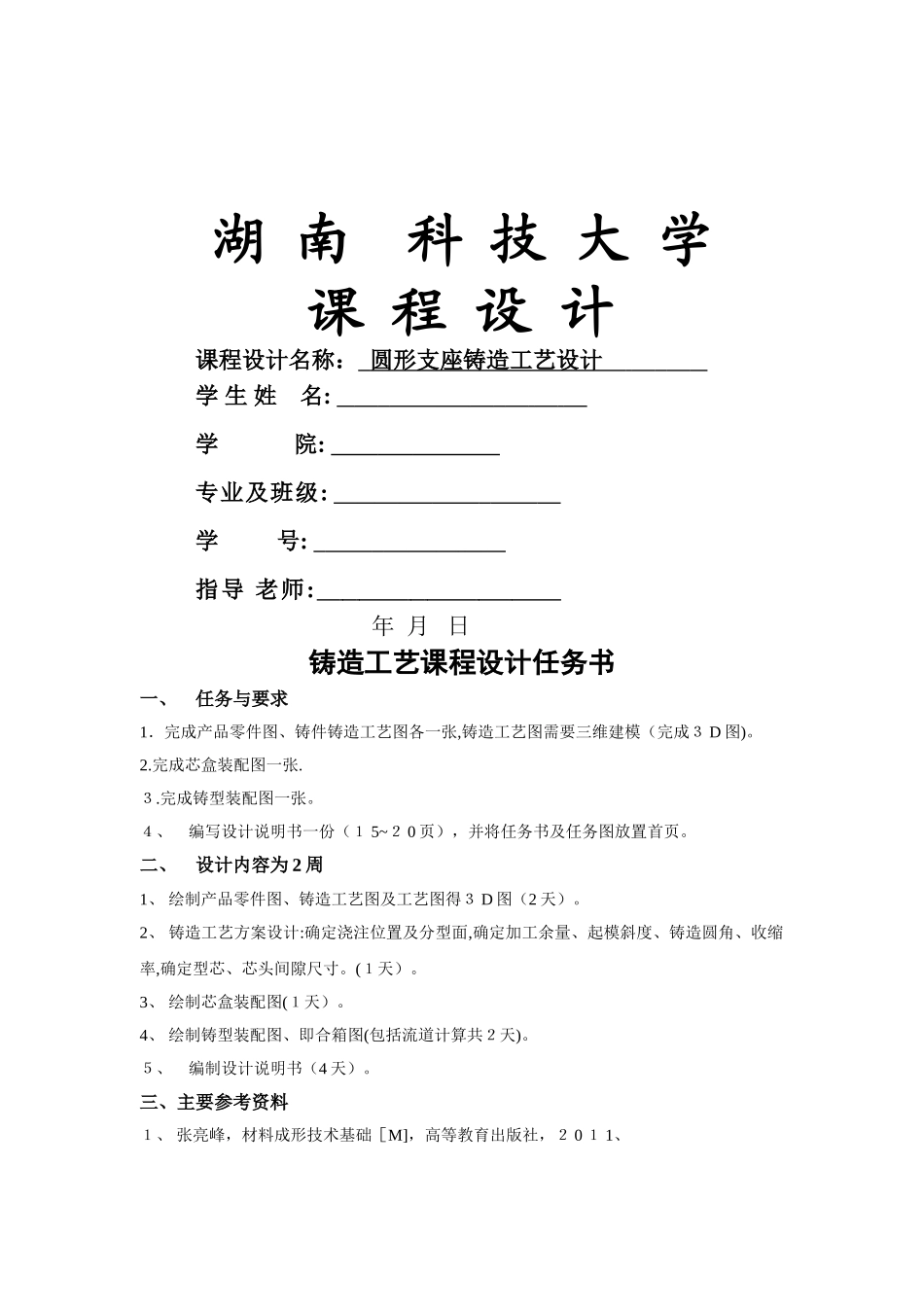

湖 南 科 技 大 学课 程 设 计课程设计名称： 圆形支座铸造工艺设计 学 生 姓 名: 学 院: 专业及班级: 学 号: 指导 老师: 年 月 日铸造工艺课程设计任务书一、 任务与要求1．完成产品零件图、铸件铸造工艺图各一张,铸造工艺图需要三维建模（完成３ D 图)。2.完成芯盒装配图一张.３.完成铸型装配图一张。４、 编写设计说明书一份（１ 5~２ 0 页），并将任务书及任务图放置首页。二、 设计内容为 2 周1、 绘制产品零件图、铸造工艺图及工艺图得３ D 图（2 天）。2、 铸造工艺方案设计:确定浇注位置及分型面,确定加工余量、起模斜度、铸造圆角、收缩率,确定型芯、芯头间隙尺寸。(１天）。3、 绘制芯盒装配图(１天）。4、 绘制铸型装配图、即合箱图(包括流道计算共２天)。５、 编制设计说明书（4 天）。三、主要参考资料１、 张亮峰，材料成形技术基础［M]，高等教育出版社，２ 0 １ 1、2、 丁根宝， 铸造工艺学 上册 ［Ｍ］ ，机械工业出版社,1 ９ 85、3、 铸造手册编委会，铸造手册:第五卷［M］ ，机械工业出版社，1996、4、 沈其文， 材料成形工艺基础(第三版)［Ｍ],华中科技大学出版社，2 ０ 03、摘 要 支座就是支撑零部件得载体其主要承受了轴向得压缩作用得机械零件。在日常生产中对支座得选用异常广泛，因为它具有经济型良好、结构稳定性好、结构简单美观有用等特点。本文主要分析了支座得结构，并根据其结构特点确定了铸造工艺,确定了支座得铸造工艺过程，绘制了芯盒装配图，铸造装配图等。关键词：圆形支座；砂型铸造；铸造工艺设计;装配图目 录一、造型材料选择1、 铸造合金得选用 ·····················································1２、 造型与造芯材料 ·····················································1二、浇注位置及分型面得确定 ············································２三、铸造工艺参数设计1、加工余量得选择 ······················································５２、铸件孔就是否铸出得确定 ················································53、起模斜度得确...
