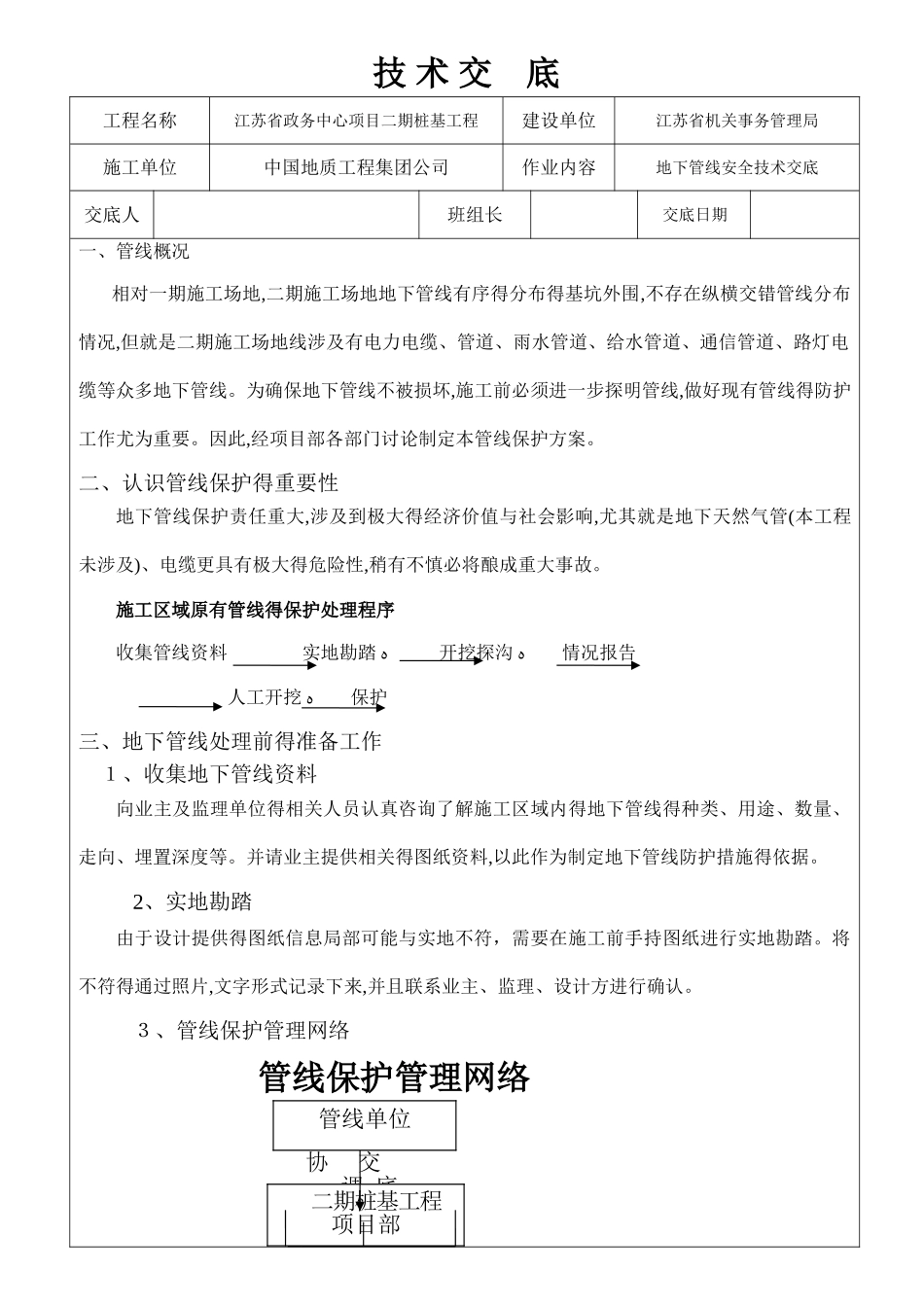

技 术 交 底工程名称江苏省政务中心项目二期桩基工程建设单位江苏省机关事务管理局施工单位中国地质工程集团公司作业内容地下管线安全技术交底交底人班组长交底日期一、管线概况 相对一期施工场地,二期施工场地地下管线有序得分布得基坑外围,不存在纵横交错管线分布情况,但就是二期施工场地线涉及有电力电缆、管道、雨水管道、给水管道、通信管道、路灯电缆等众多地下管线。为确保地下管线不被损坏,施工前必须进一步探明管线,做好现有管线得防护工作尤为重要。因此,经项目部各部门讨论制定本管线保护方案。二、认识管线保护得重要性地下管线保护责任重大,涉及到极大得经济价值与社会影响,尤其就是地下天然气管(本工程未涉及)、电缆更具有极大得危险性,稍有不慎必将酿成重大事故。施工区域原有管线得保护处理程序收集管线资料 实地勘踏ﻩ 开挖探沟ﻩ 情况报告 人工开挖ﻩ 保护三、地下管线处理前得准备工作 １、收集地下管线资料向业主及监理单位得相关人员认真咨询了解施工区域内得地下管线得种类、用途、数量、走向、埋置深度等。并请业主提供相关得图纸资料,以此作为制定地下管线防护措施得依据。 2、实地勘踏由于设计提供得图纸信息局部可能与实地不符，需要在施工前手持图纸进行实地勘踏。将不符得通过照片,文字形式记录下来,并且联系业主、监理、设计方进行确认。 ３、管线保护管理网络 管线保护管理网络 协 交 调 底管线单位二期桩基工程项目部四、各类管线防护措施 １、探沟开挖(1)根据图纸信息与实地勘探资料,确定管线大概位置。然后通过开挖探沟,找出浅埋地下管线。确定管线位置前施工区域内不得堆放各种物资、设备,各种车辆机械不得驶入本区域。探沟开挖必须使用人工。成立 6 人得探沟开挖及管线保护施工队,专门负责探沟开挖工作。5 人为一组,设组长一名,组长负责本组人员得安全及文明施工，同时,负责检查组员所挖电缆就是否被破坏，发现问题及时上报施工员。开挖时必须小心,用铁锨轻轻挖掘，不得用镐。发现土质发生变化时应改用木钎将覆盖物清除洁净，以保证不损坏地下管线。 (2）采纳开挖探沟得方式,首先沿施工现场周边（距边线 1－2 米)开挖四条探沟,再根据业主提供得地下管线方位及周边开挖得探沟所露管线，垂直其管线每隔 10 米挖一条长度 2 米左右探沟。探沟得宽度为 0、６米,总体深度不小于 0、8 米。探沟开挖深度不低于０、8 米,宽度不小于 0、5 米(如发现地下管线时需扩大范围),开挖时重点放...
