地暖设计施工说明VIP专享

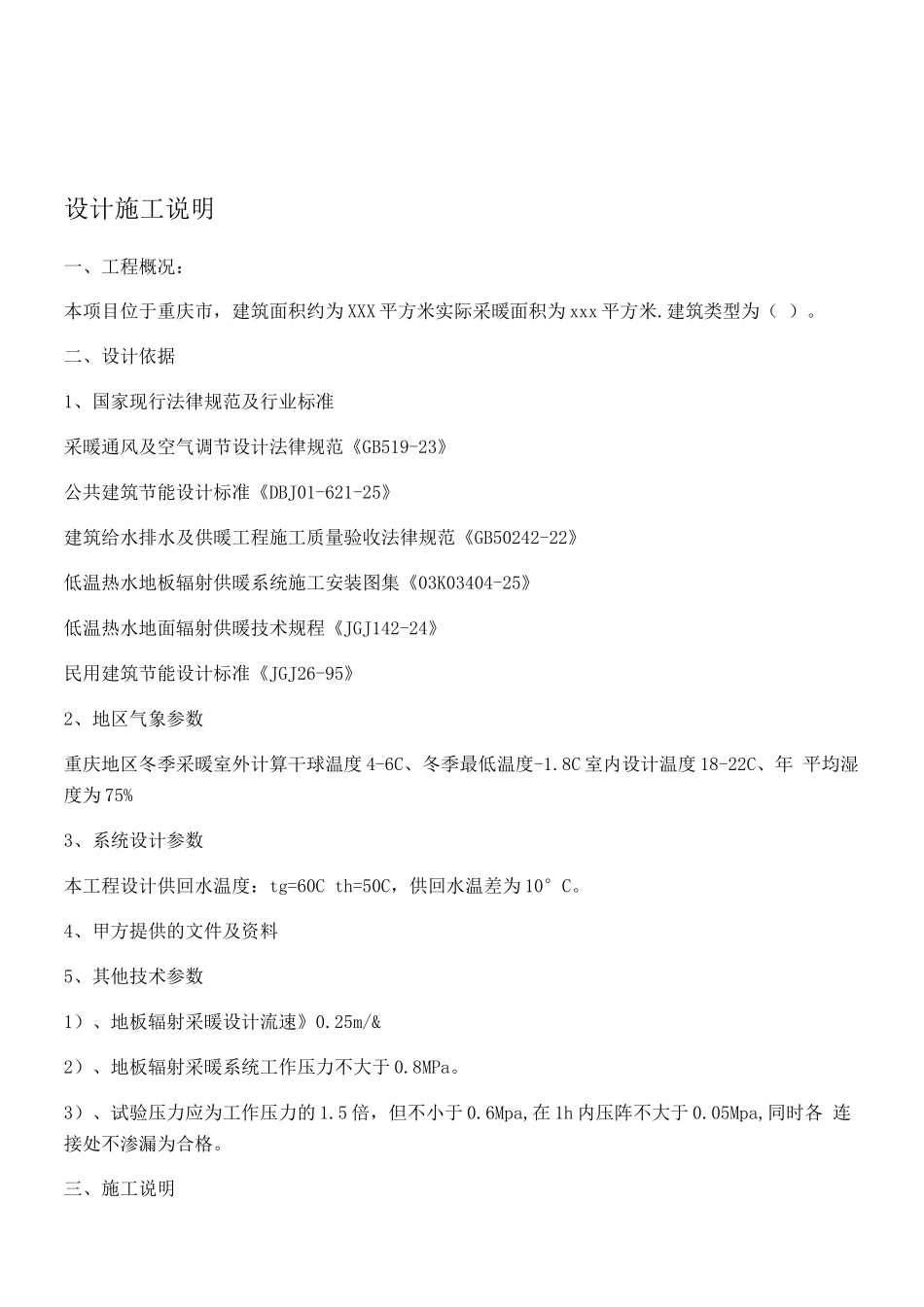

设计施工说明一、工程概况：本项目位于重庆市，建筑面积约为 XXX 平方米实际采暖面积为 xxx 平方米.建筑类型为（ ）。二、设计依据1、国家现行法律规范及行业标准采暖通风及空气调节设计法律规范《GB519-23》公共建筑节能设计标准《DBJ01-621-25》建筑给水排水及供暖工程施工质量验收法律规范《GB50242-22》低温热水地板辐射供暖系统施工安装图集《03K03404-25》低温热水地面辐射供暖技术规程《JGJ142-24》民用建筑节能设计标准《JGJ26-95》2、地区气象参数重庆地区冬季采暖室外计算干球温度 4-6C、冬季最低温度-1.8C 室内设计温度 18-22C、年 平均湿度为 75%3、系统设计参数本工程设计供回水温度：tg=60C th=50C，供回水温差为 10°C。4、甲方提供的文件及资料5、其他技术参数1）、地板辐射采暖设计流速》0.25m/&2）、地板辐射采暖系统工作压力不大于 0.8MPa。3）、试验压力应为工作压力的 1.5 倍，但不小于 0.6Mpa,在 1h 内压阵不大于 0.05Mpa,同时各 连接处不渗漏为合格。三、施工说明1. 施工前：1.1 施工图设计资料齐全，己进行技术交底。1.2 施工现场:有水，电供应设施.有专用的材料存放点。1.3 管材在搬运过程中不应受到任何损坏，存放处避开阳光直射。1.4 室内粗装修完毕，窗户安装完毕,待铺设地暖管地面平整清洁.平整度要求:高低差不大于 10 毫米。1.5 安装人员应熟悉管材的一般性能,掌握基本操作要点。1.6 塑料管安装前，应对管道的外观和接头的配合公差进行认真检查，并清除管道和管件内外的 污垢和杂物。1.7 施工工具:专用管剪，管钳，冲击钻，胀糊螺栓，于钳，塑料扎带或固定卡子，抹子，推车，于动加压 泵，压力表等，有条件的,宜配备专用钉管机。1.8 所有地板内的孔洞应在供暖管道铺设之前打好，以免任何此后的钻孔操作。2. 施工程序：2.1 清理场地，确认铺设地板辐射供暖区域内的隐藏工程全部完成并验收;平整地面，不能满足 1.4 条时.应设找平层。2.2 与 土壤或室外空气接触的地板处应设置防潮层（特别说明:若卫生间需采暖，必须在铺设保 温板前设置防潮层）防潮层做法见（《建筑地面工程施工及验收法律规范》）《GB 50209》。2.3 在供暖房间所有墙、柱与楼（地》板相交的位置需设边界保温带边界保温带应高出精装修地 面标高待精装修地面施工完成后，切除高于地板面以上的边界保温带）.2.4 铺设绝热层.绝热层应错缝.严密拼接.当设置保护层时，保护层搭接处至少重叠 80mm.并宜 用胶带...
