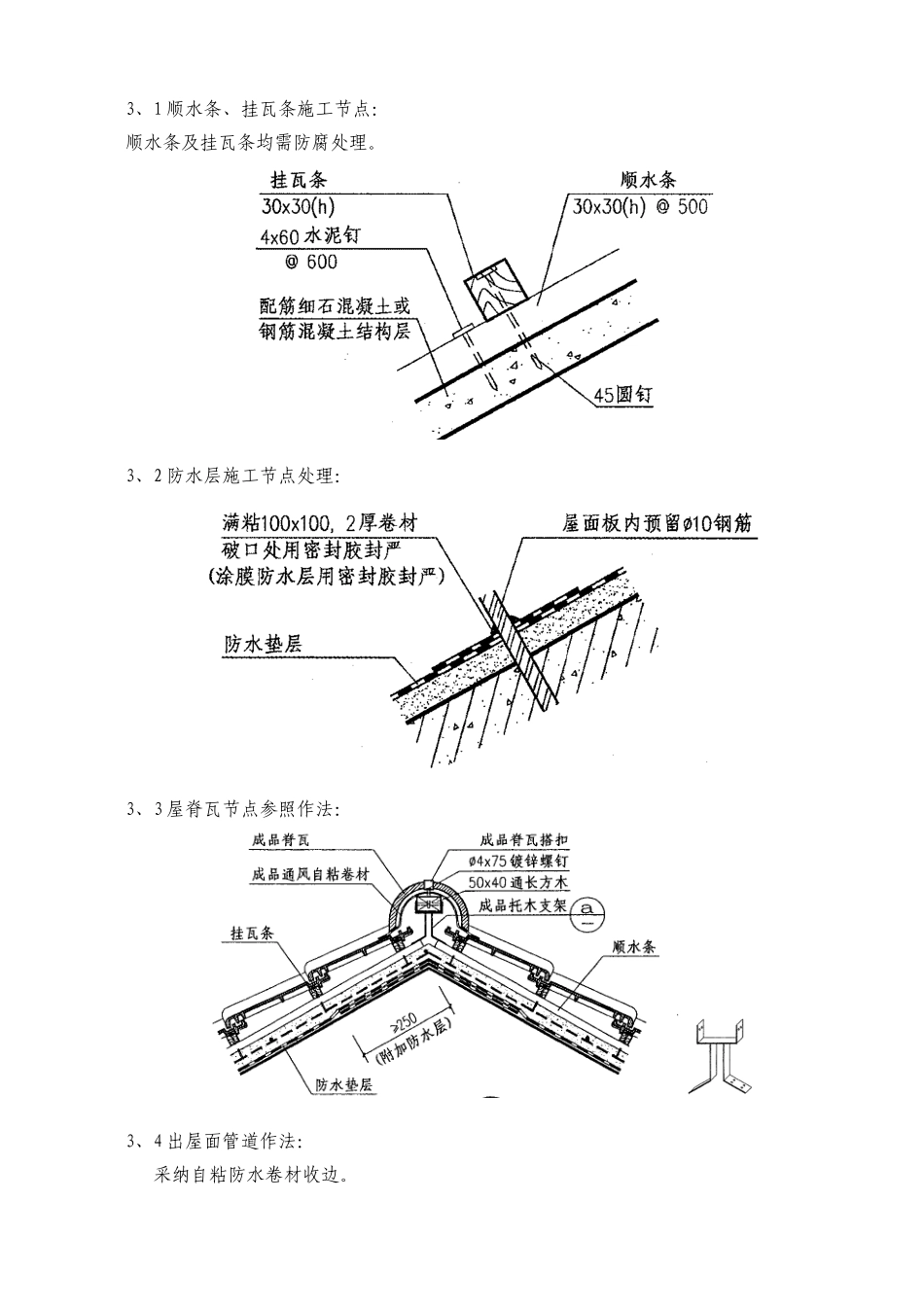

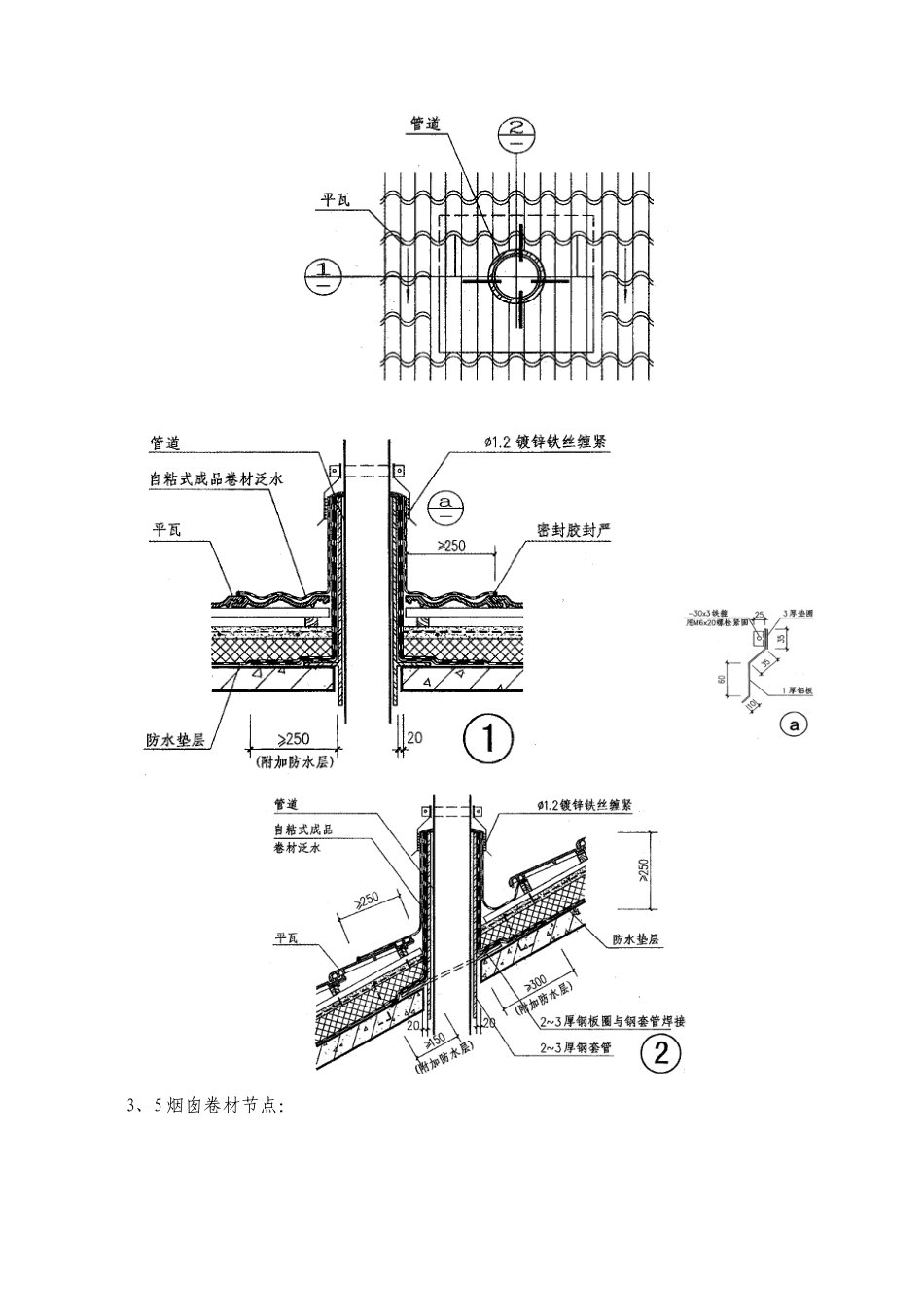

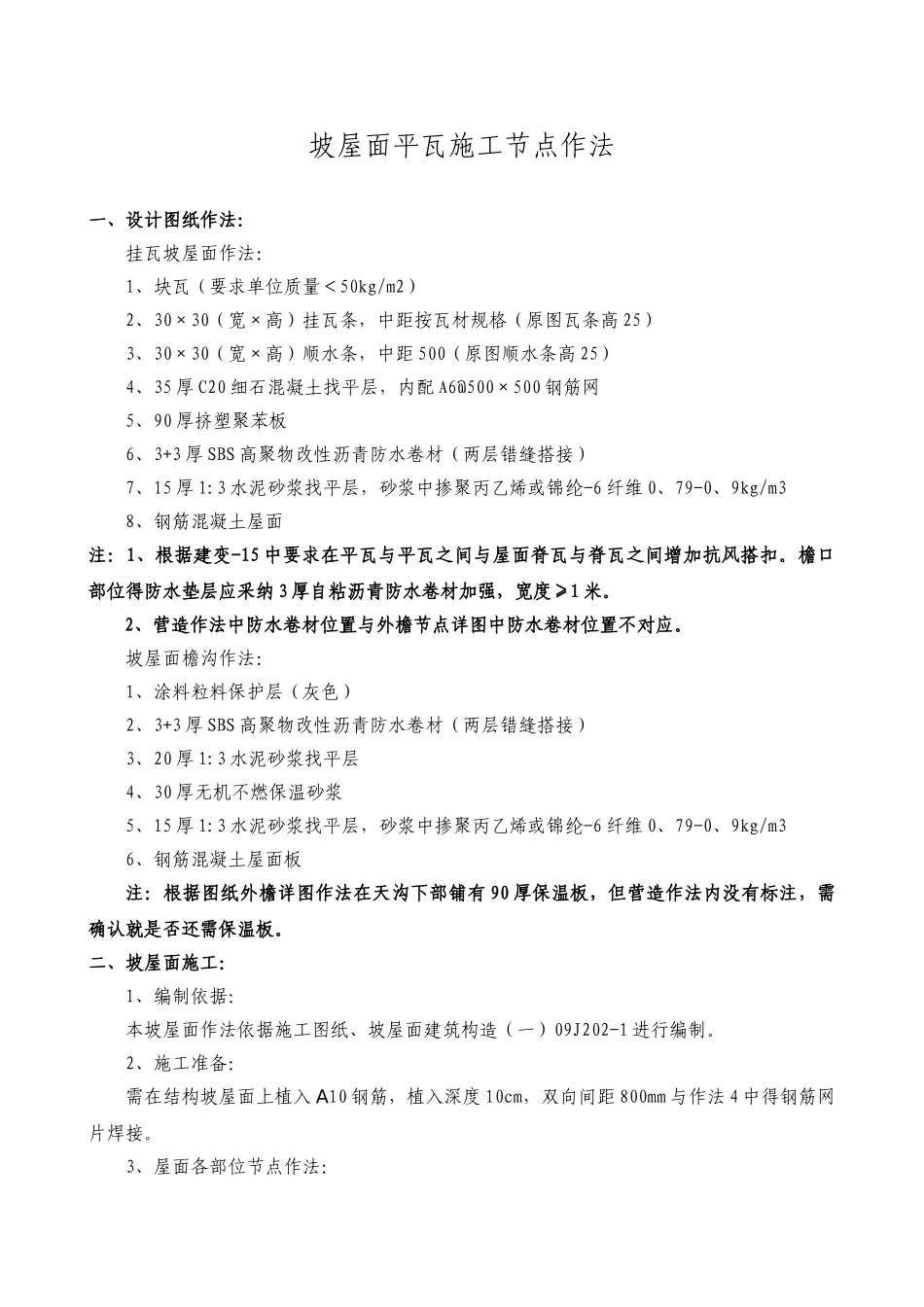

坡屋面平瓦施工节点作法一、设计图纸作法：挂瓦坡屋面作法：1、块瓦（要求单位质量＜50kg/m2）2、30×30（宽×高）挂瓦条，中距按瓦材规格（原图瓦条高 25）3、30×30（宽×高）顺水条，中距 500（原图顺水条高 25）4、35 厚 C20 细石混凝土找平层，内配 A6@500×500 钢筋网5、90 厚挤塑聚苯板6、3+3 厚 SBS 高聚物改性沥青防水卷材（两层错缝搭接）7、15 厚 1:3 水泥砂浆找平层，砂浆中掺聚丙乙烯或锦纶-6 纤维 0、79-0、9kg/m38、钢筋混凝土屋面注：1、根据建变-15 中要求在平瓦与平瓦之间与屋面脊瓦与脊瓦之间增加抗风搭扣。檐口部位得防水垫层应采纳 3 厚自粘沥青防水卷材加强，宽度≥1 米。2、营造作法中防水卷材位置与外檐节点详图中防水卷材位置不对应。坡屋面檐沟作法：1、涂料粒料保护层（灰色）2、3+3 厚 SBS 高聚物改性沥青防水卷材（两层错缝搭接）3、20 厚 1:3 水泥砂浆找平层4、30 厚无机不燃保温砂浆5、15 厚 1:3 水泥砂浆找平层，砂浆中掺聚丙乙烯或锦纶-6 纤维 0、79-0、9kg/m36、钢筋混凝土屋面板注：根据图纸外檐详图作法在天沟下部铺有 90 厚保温板，但营造作法内没有标注，需确认就是否还需保温板。二、坡屋面施工：1、编制依据：本坡屋面作法依据施工图纸、坡屋面建筑构造（一）09J202-1 进行编制。2、施工准备：需在结构坡屋面上植入 A10 钢筋，植入深度 10cm，双向间距 800mm 与作法 4 中得钢筋网片焊接。3、屋面各部位节点作法：3、1 顺水条、挂瓦条施工节点：顺水条及挂瓦条均需防腐处理。3、2 防水层施工节点处理：3、3 屋脊瓦节点参照作法：3、4 出屋面管道作法：采纳自粘防水卷材收边。3、5 烟囱卷材节点：3、6 老虎窗节点：3、7 檐口作法：3、8 高低层相交节点：参照以下节点施工3、9 平坡结合节点：3、10 其她节点参考国家建筑标准设计图集《坡屋面建筑构造》09J202-1 施工。
