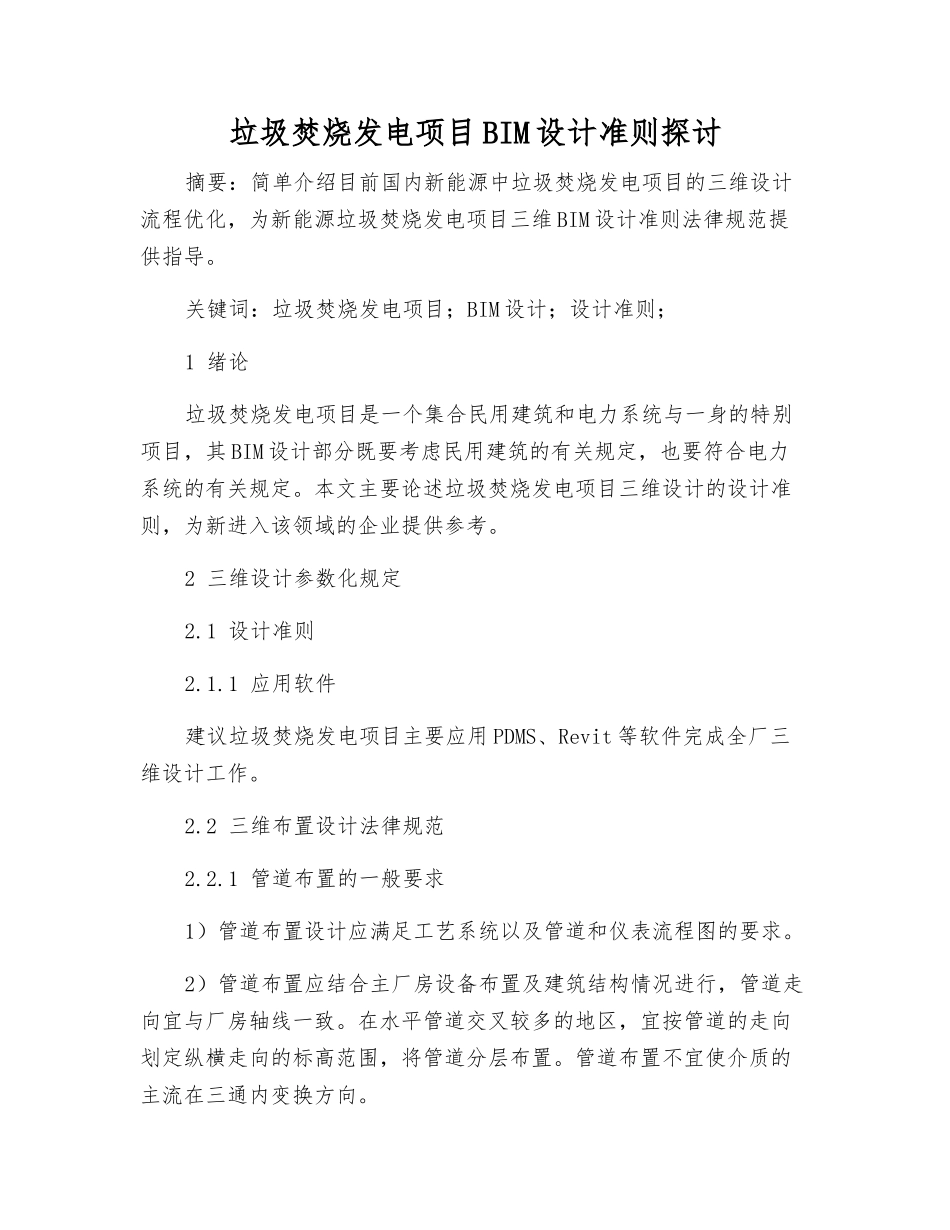

垃圾焚烧发电项目BIM设计准则探讨VIP专享

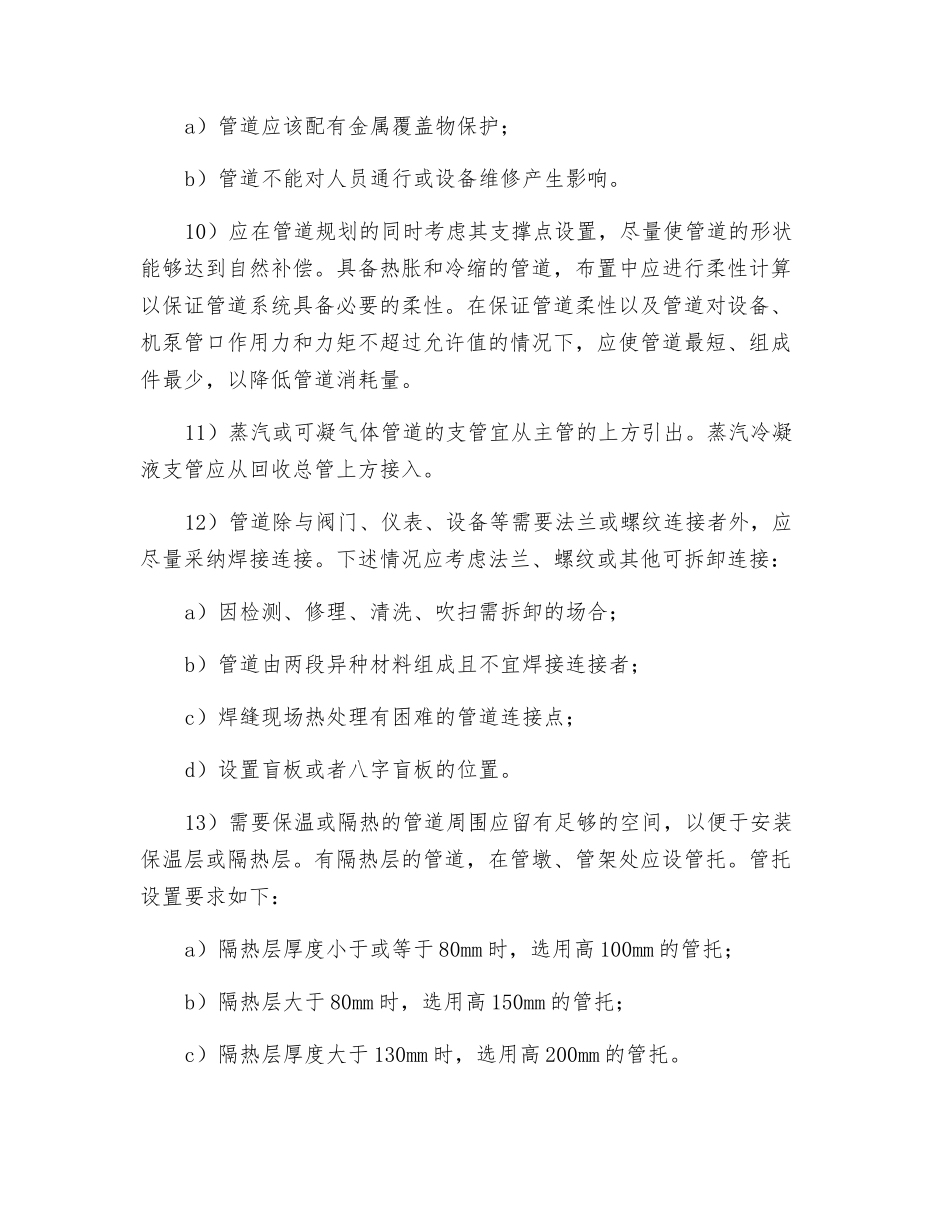

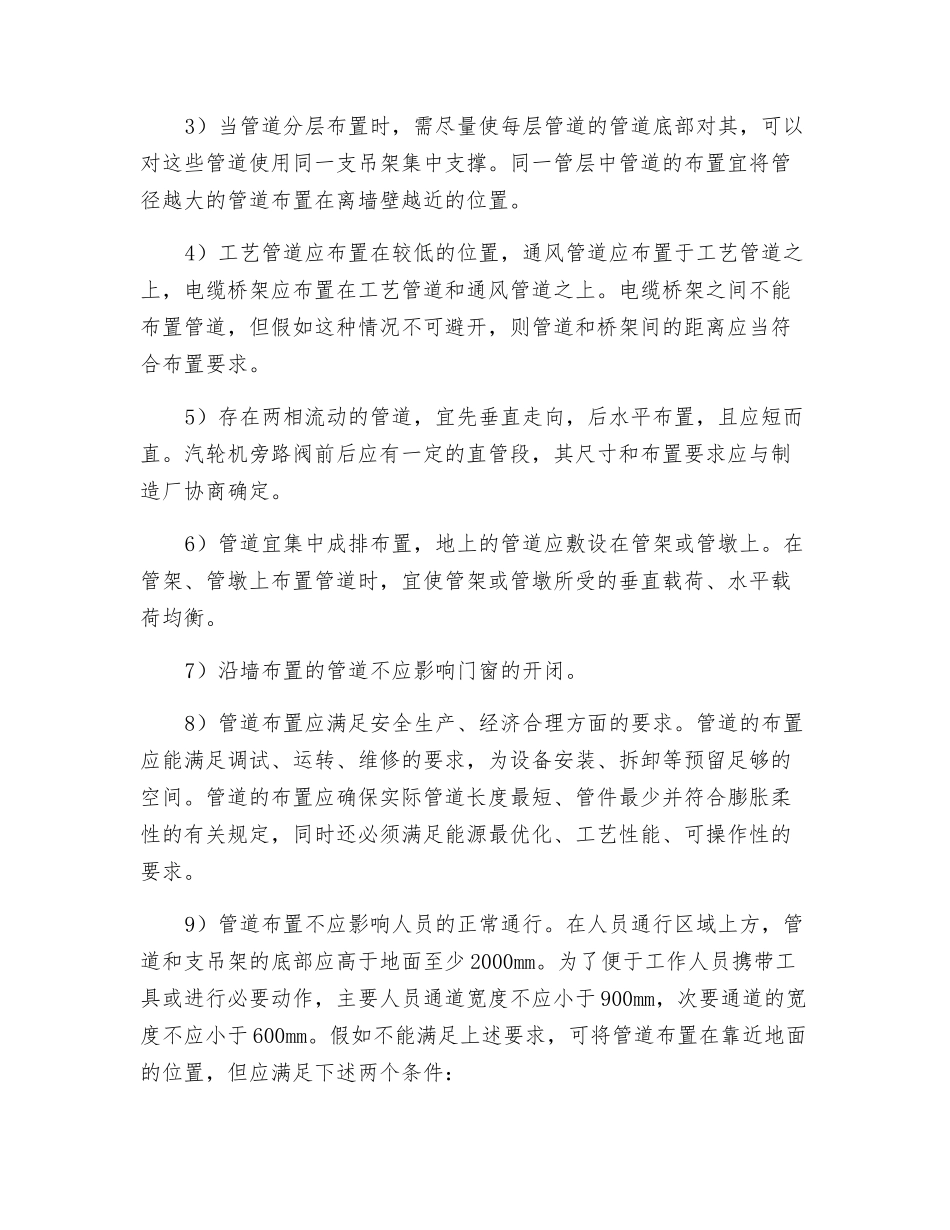

垃圾焚烧发电项目 BIM 设计准则探讨摘要：简单介绍目前国内新能源中垃圾焚烧发电项目的三维设计流程优化，为新能源垃圾焚烧发电项目三维 BIM 设计准则法律规范提供指导。关键词：垃圾焚烧发电项目；BIM 设计；设计准则；1 绪论垃圾焚烧发电项目是一个集合民用建筑和电力系统与一身的特别项目，其 BIM 设计部分既要考虑民用建筑的有关规定，也要符合电力系统的有关规定。本文主要论述垃圾焚烧发电项目三维设计的设计准则，为新进入该领域的企业提供参考。2 三维设计参数化规定2.1 设计准则2.1.1 应用软件建议垃圾焚烧发电项目主要应用 PDMS、Revit 等软件完成全厂三维设计工作。2.2 三维布置设计法律规范2.2.1 管道布置的一般要求1）管道布置设计应满足工艺系统以及管道和仪表流程图的要求。2）管道布置应结合主厂房设备布置及建筑结构情况进行，管道走向宜与厂房轴线一致。在水平管道交叉较多的地区，宜按管道的走向划定纵横走向的标高范围，将管道分层布置。管道布置不宜使介质的主流在三通内变换方向。3）当管道分层布置时，需尽量使每层管道的管道底部对其，可以对这些管道使用同一支吊架集中支撑。同一管层中管道的布置宜将管径越大的管道布置在离墙壁越近的位置。4）工艺管道应布置在较低的位置，通风管道应布置于工艺管道之上，电缆桥架应布置在工艺管道和通风管道之上。电缆桥架之间不能布置管道，但假如这种情况不可避开，则管道和桥架间的距离应当符合布置要求。5）存在两相流动的管道，宜先垂直走向，后水平布置，且应短而直。汽轮机旁路阀前后应有一定的直管段，其尺寸和布置要求应与制造厂协商确定。6）管道宜集中成排布置，地上的管道应敷设在管架或管墩上。在管架、管墩上布置管道时，宜使管架或管墩所受的垂直载荷、水平载荷均衡。7）沿墙布置的管道不应影响门窗的开闭。8）管道布置应满足安全生产、经济合理方面的要求。管道的布置应能满足调试、运转、维修的要求，为设备安装、拆卸等预留足够的空间。管道的布置应确保实际管道长度最短、管件最少并符合膨胀柔性的有关规定，同时还必须满足能源最优化、工艺性能、可操作性的要求。9）管道布置不应影响人员的正常通行。在人员通行区域上方，管道和支吊架的底部应高于地面至少 2000mm。为了便于工作人员携带工具或进行必要动作，主要人员通道宽度不应小于 900mm，次要通道的宽度不应小于 600mm。假如不能满足上述要求，可将管道布置在靠近地面的位置，但应满足下...
