基于ARMS3C2440的电子时钟设计

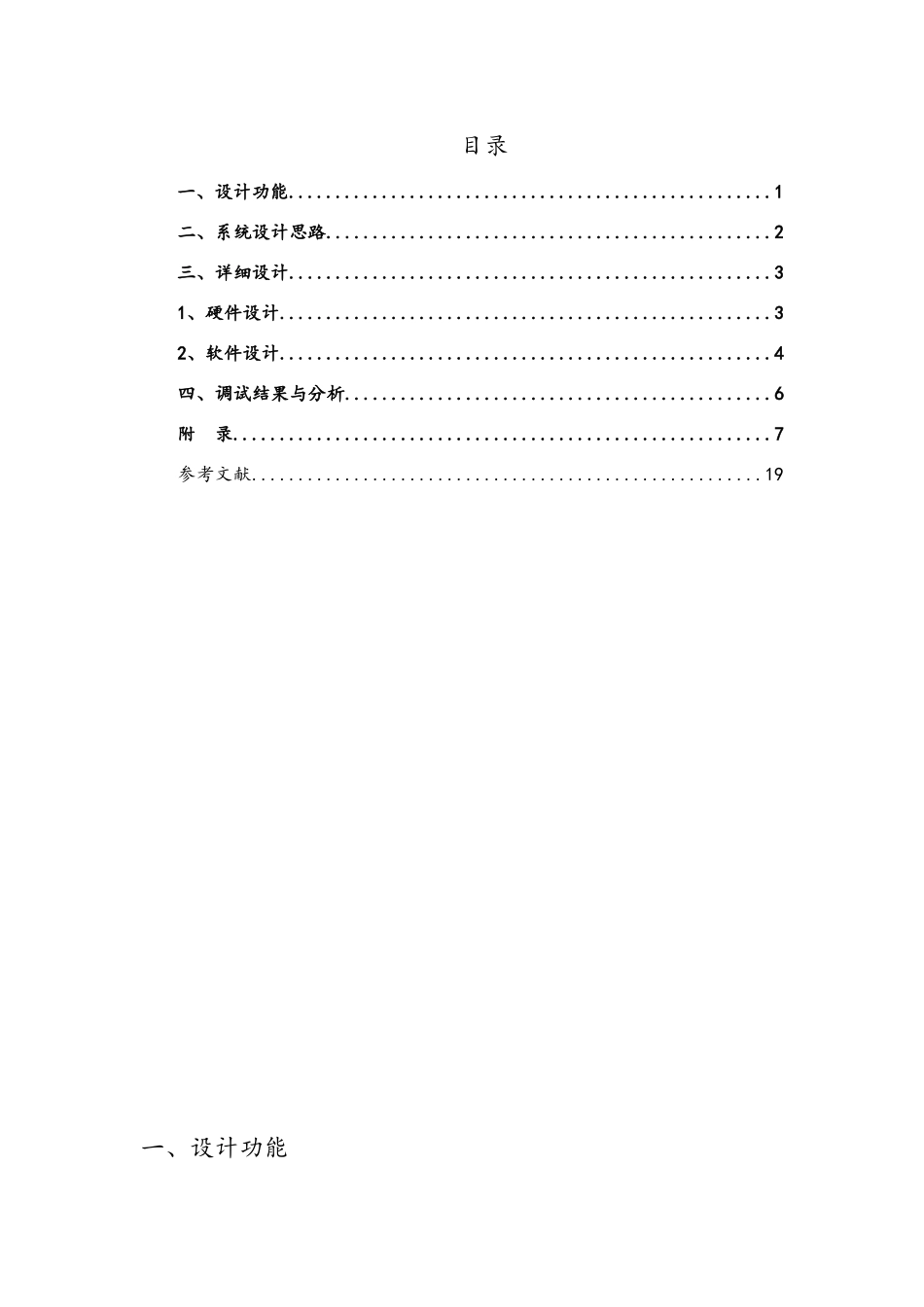

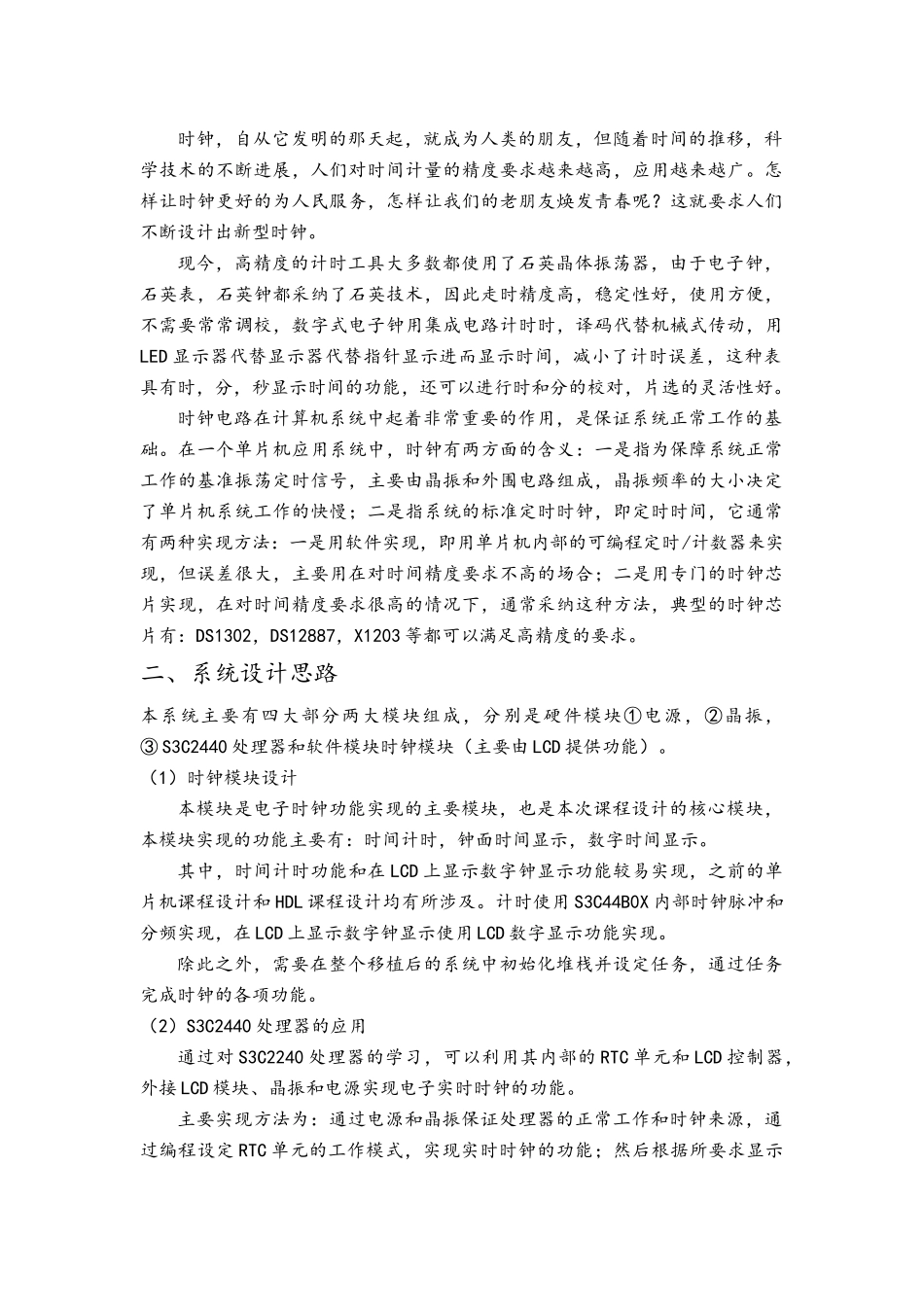

目录一、设计功能....................................................1二、系统设计思路................................................2三、详细设计....................................................31、硬件设计.....................................................32、软件设计.....................................................4四、调试结果与分析..............................................6附 录..........................................................7参考文献.......................................................19一、设计功能时钟，自从它发明的那天起，就成为人类的朋友，但随着时间的推移，科学技术的不断进展，人们对时间计量的精度要求越来越高，应用越来越广。怎样让时钟更好的为人民服务，怎样让我们的老朋友焕发青春呢？这就要求人们不断设计出新型时钟。现今，高精度的计时工具大多数都使用了石英晶体振荡器，由于电子钟，石英表，石英钟都采纳了石英技术，因此走时精度高，稳定性好，使用方便，不需要常常调校，数字式电子钟用集成电路计时时，译码代替机械式传动，用LED 显示器代替显示器代替指针显示进而显示时间，减小了计时误差，这种表具有时，分，秒显示时间的功能，还可以进行时和分的校对，片选的灵活性好。时钟电路在计算机系统中起着非常重要的作用，是保证系统正常工作的基础。在一个单片机应用系统中，时钟有两方面的含义：一是指为保障系统正常工作的基准振荡定时信号，主要由晶振和外围电路组成，晶振频率的大小决定了单片机系统工作的快慢；二是指系统的标准定时时钟，即定时时间，它通常有两种实现方法：一是用软件实现，即用单片机内部的可编程定时/计数器来实现，但误差很大，主要用在对时间精度要求不高的场合；二是用专门的时钟芯片实现，在对时间精度要求很高的情况下，通常采纳这种方法，典型的时钟芯片有：DS1302，DS12887，X1203 等都可以满足高精度的要求。 二、系统设计思路本系统主要有四大部分两大模块组成，分别是硬件模块①电源，②晶振，③ S3C2440 处理器和软件模块时钟模块（主要由 LCD 提供功能）。（1）时钟模块设计本模块是电子时钟功能实现的主要模块，也是本次课程设计的核心模块，本模块实现的功能主要有：时间计时，钟面时间显示，数字时间显示。其中，时间计时功能和在 LCD 上显示数字钟显示功能较易实现，之前的单片机课程设计和 H...
