基于matlab的潮流计算

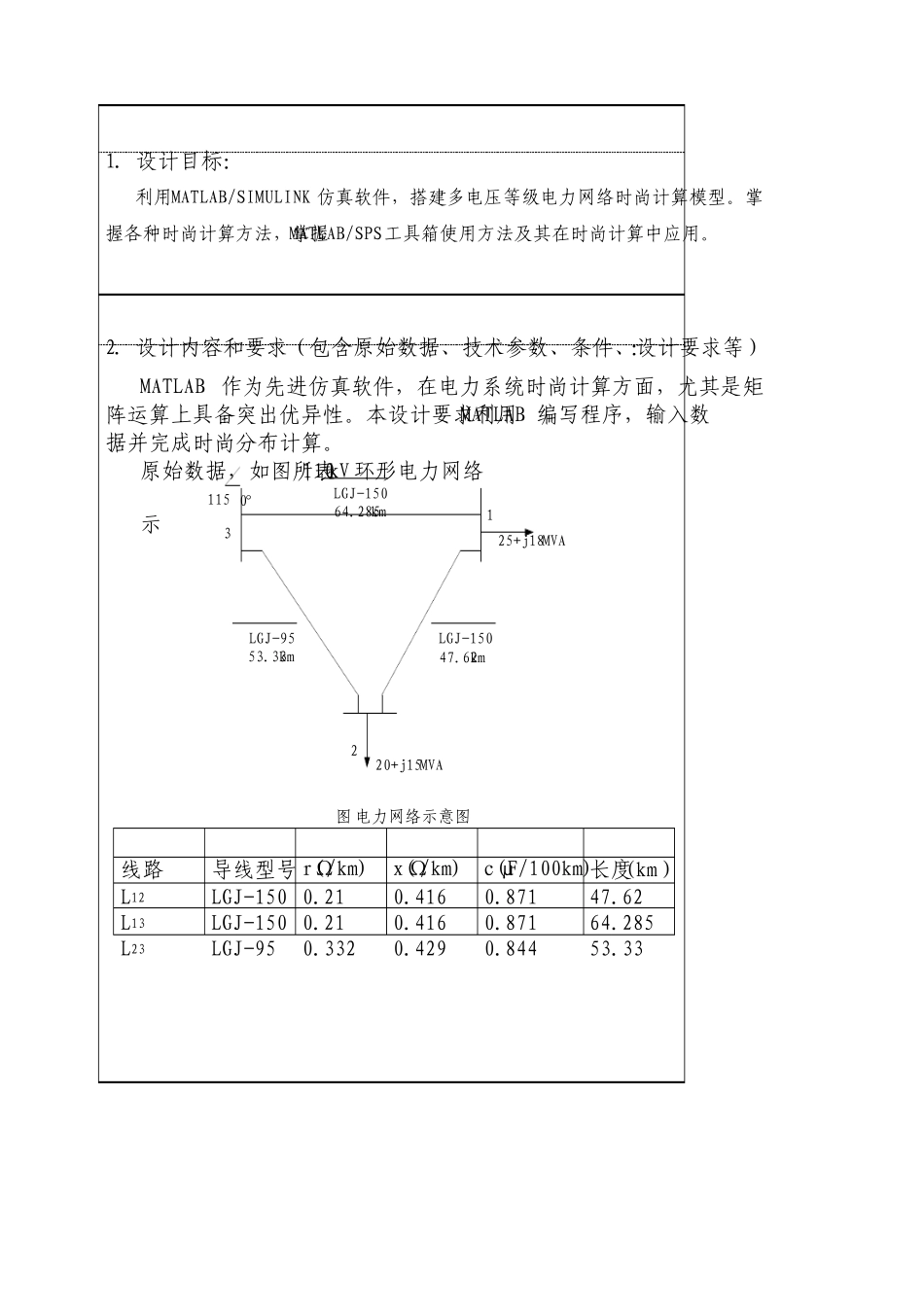

课程设计任务书 第 学期 学 院： 信息商务学院 专 业： 电气工程及其自动化 学 生 姓 名： 学 号 课程设计题目： 基于 MATLAB 时尚计算 起 迄 日 期： 月 日 ～ 月 日 课程设计地点： 电气工程系工程试验室 指 导 教 师： 系 主 任： 课 程 设 计 任 务 书 1．设计目标： 利用MATLAB/SIMULINK 仿真软件，搭建多电压等级电力网络时尚计算模型。掌握各种时尚计算方法，掌握MATLAB/SPS工具箱使用方法及其在时尚计算中应用。 2．设计内容和要求（包含原始数据、技术参数、条件、设计要求等）： MATLAB 作为先进仿真软件，在电力系统时尚计算方面，尤其是矩阵运算上具备突出优异性。本设计要求利用MATLAB 编写程序，输入数据并完成时尚分布计算。 原始数据，如图所表示110kV 环形电力网络 LGJ-150LGJ-95LGJ-15064.285km47.62km53.33km25+j18 MVA20+j15 MVA115 0°123 图 电力网络示意图 线路 导线型号 r(Ω/km) x(Ω/km) c(μF/100km) 长度（km） L 12LGJ-150 0.21 0.4160.871 47.62 L13 LGJ-150 0.21 0.4160.871 64.285L23 LGJ-95 0.332 0.429 0.844 53.33 课 程 设 计 任 务 书 3．设计工作任务及工作量要求〔包含课程设计计算说明书(论文)、图纸、实物样品等〕： 4．主要参考文件：  要求按国家标准GB 7714—87《文后参考文件著录规则》书写，例： 1 傅承义，陈运泰，祁贵中.地球物理学基础.北京：科学出版社，1985 5．设计结果形式及要求： 6．工作计划及进度： 系主任审查意见： 签字： 年 月 日 1 引言 时尚计算是电力系统最基本最惯用计算。依照系统给定运行条件，网络接线及元件参数，经过时尚计算能够确定各母线电压（幅值和相角），各支路流过功率，整个系统功率损耗。时尚计算是实现电力系统安全经济发供电必要伎俩和主要工作步骤。所以，时尚计算在电力系统规划计算，生产运行，调度管理及科学计算中都有着广泛应用。 时尚计算在数学上是多元非线性方程组求解问题，牛顿—拉夫逊 Newton-Raphson 法是数学上解非线性方程组有效方法，有很好收敛性。利用电子计算机计算通常要完成以下几个步骤：建立数学模型，确定解算方法，制订计算流程，编制计算程序。 1.1 设计任务与要求 利用 MATLAB/SIMULINK 仿真软件，搭建多电压等级电力网络时尚计算模型。掌握各种时尚计算方法，掌握 MATLAB/SPS 工具箱使用方法及其在时尚计算...
