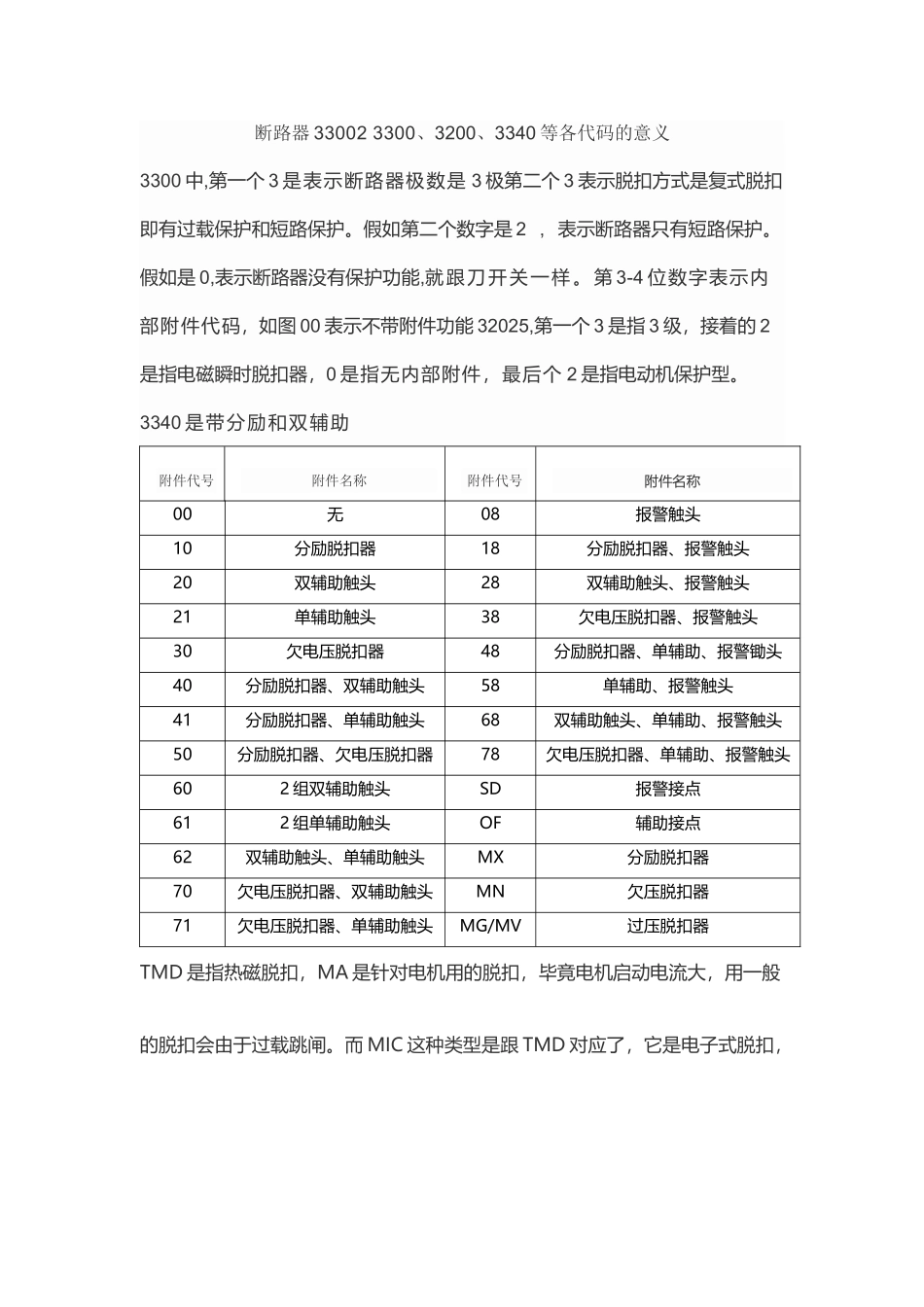

塑壳断路器附件含义(1 页)Good is good, but better carries it.精益求精，善益求善。断路器 33002 3300、3200、3340 等各代码的意义3300 中,第一个 3 是表示断路器极数是 3 极第二个 3 表示脱扣方式是复式脱扣即有过载保护和短路保护。假如第二个数字是 2 , 表示断路器只有短路保护。假如是 0,表示断路器没有保护功能,就跟刀开关一样。第 3-4 位数字表示内部附件代码，如图 00 表示不带附件功能 32025,第一个 3 是指 3 级，接着的 2是指电磁瞬时脱扣器，0 是指无内部附件，最后个 2 是指电动机保护型。3340 是带分励和双辅助附件代号附件名称附件代号附件名称00无08报警触头10分励脱扣器18分励脱扣器、报警触头20双辅助触头28双辅助触头、报警触头21单辅助触头38欠电压脱扣器、报警触头30欠电压脱扣器48分励脱扣器、单辅助、报警锄头40分励脱扣器、双辅助触头58单辅助、报警触头41分励脱扣器、单辅助触头68双辅助触头、单辅助、报警触头50分励脱扣器、欠电压脱扣器78欠电压脱扣器、单辅助、报警触头602 组双辅助触头SD报警接点612 组单辅助触头OF辅助接点62双辅助触头、单辅助触头MX分励脱扣器70欠电压脱扣器、双辅助触头MN欠压脱扣器71欠电压脱扣器、单辅助触头MG/MV过压脱扣器TMD 是指热磁脱扣，MA 是针对电机用的脱扣，毕竟电机启动电流大，用一般的脱扣会由于过载跳闸。而 MIC 这种类型是跟 TMD 对应了，它是电子式脱扣，2.2 和 2.3 的区别在于，前者用于 100-250A,后者用于 400-630A 的，假如是400 和 630 只有电子脱扣类型，没有热磁脱扣。-）、】.,~-￥）^%》{{~%;—…》@~]。))~，>
