塔吊抗倾覆验算

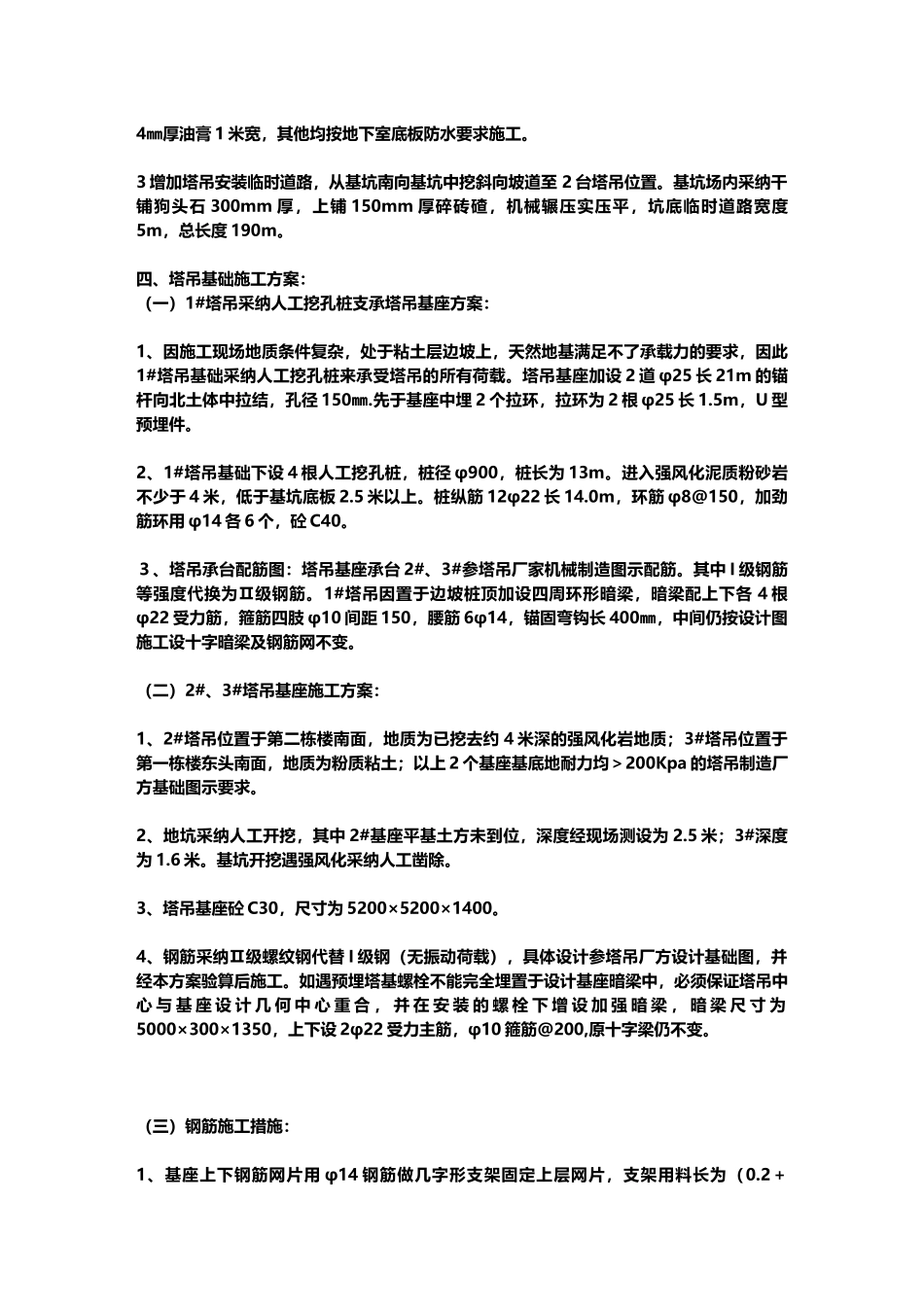

塔吊抗倾覆验算(4 页)Good is good, but better carries it.精益求精，善益求善。一，工程概况夏威夷·碧水春城工程位于长沙天心区桂花坪。为地下二层，主楼 12 层,框剪力墙结构，长约 180 米,宽约 65 米,建筑面积约 1040 平方米。二、塔吊选型： 该工程面积大，作业面宽，给塔吊选型定位带来了一定难度。根椐生产厂家产品规格、型号以及工程的特点和现场的实际情况，本工程采纳 QTZ63 系列 D5610 型塔吊 3 台，负责施工现场材料、设备的垂直和水平运输，此型号的塔吊性能可靠、安全且操作方便 ,系建设部长沙建机讨论设计院设计，湖南南方建筑机械总厂制造。本标段布置三台。基本能覆盖整个施工面，满足高度、幅度。三、塔吊平面位置的确定塔吊位置确定原则：塔吊能旋转 3600；覆盖最大使用面积；施工现场尽量无盲区；不影响周边建筑；与塔吊间无碰触、安全。1、布置要求：确保安全生产、质量可靠、运行方便，垂直运输用料，成品和半成品在起吊幅度和旋转半径范围内覆盖最大工作面，并略有余地，达到最佳的使用效率和最好的经济效益，经方案比较、讨论决定。2、基座位置：2#塔吊 D5610 塔吊基座中心点设置在（2－A）轴南 3.6m 交(2－21)轴东 3.3m，南3.6m。基座平行于（2－A）轴线。（详见平面位置附图）。中心点坐标位置： X＝88055.728，Y＝49579.670。塔吊基座置于已剥露的地质为强风化岩，承载力特征值 fak为 400Kpa。3#塔吊 T5610 塔吊设置在（I－21）轴东 4.0m 交（I－X）轴北 4.0m。塔吊中心坐标 X＝88126.581，Y＝49660.627。（详见平面位置附图）。基座地质为粘土，承载力特征值fak 为 240Kpa（原始土）。1#塔吊 T5610 塔吊设置基坑北边边坡台阶上，位于（I－Y3）轴线北 5.5m 交（I—13）轴线东 4.0m。原始地质为粉质粘土，fak 为 240Kpa。塔吊工作时本设计不考虑其地耐力。 3、按以上位置安装，可利用 1#栋与 2#栋之间地下室外顶场地做地上主楼施工用场，配合 1#栋材料加工场吊运材料。但必须对如下内容进行施工处理：12#、3#塔吊须安装在地下室，其塔吊需穿过地下室顶板及地下室底板，必将增加地下室底板和顶板预留洞口防水和第二次处理预留楼板洞口施工增加费用。具体施工措施：防水采纳镀锌 4㎜厚铁板作止水带，砼按后浇带方法要求施工，底板筋加密一倍并焊接。22#、3#塔吊基础与地下室底板防水有影响，塔基顶面标高比钢筋砼底板下置 0.45m，不与地下室底板相碰。底板施工时四...
