塔设备安装方案

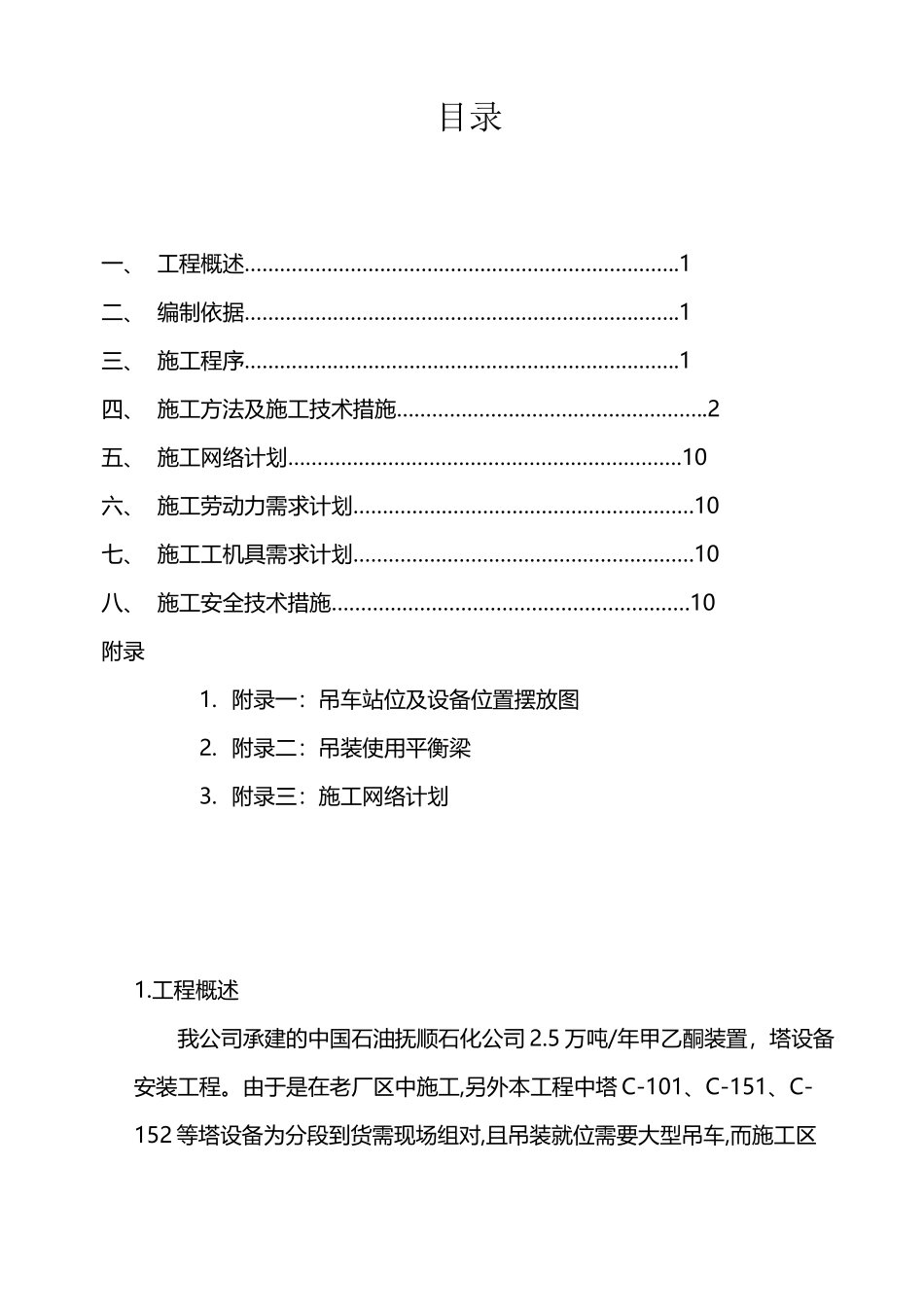

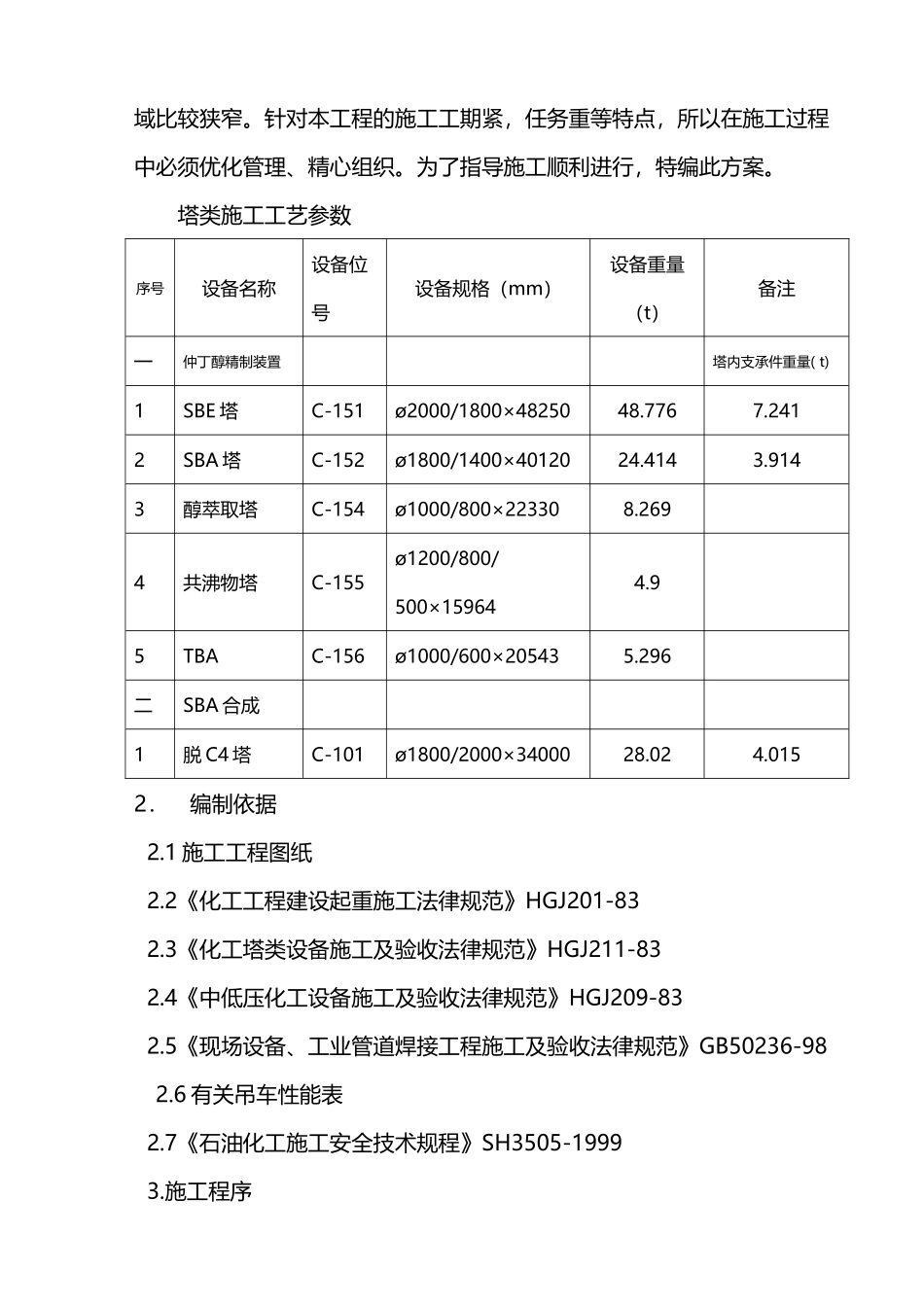

塔设备安装方案(12 页)Good is good, but better carries it.精益求精，善益求善。目录一、 工程概述………………………………………………………………..1二、 编制依据………………………………………………………………..1三、 施工程序………………………………………………………………..1四、 施工方法及施工技术措施……………………………………………..2五、 施工网络计划………………………………………………………….10六、 施工劳动力需求计划………………………………………………….10七、 施工工机具需求计划………………………………………………….10八、 施工安全技术措施…………………………………………………….10附录1. 附录一：吊车站位及设备位置摆放图2. 附录二：吊装使用平衡梁3. 附录三：施工网络计划1.工程概述我公司承建的中国石油抚顺石化公司 2.5 万吨/年甲乙酮装置，塔设备安装工程。由于是在老厂区中施工,另外本工程中塔 C-101、C-151、C-152 等塔设备为分段到货需现场组对,且吊装就位需要大型吊车,而施工区域比较狭窄。针对本工程的施工工期紧，任务重等特点，所以在施工过程中必须优化管理、精心组织。为了指导施工顺利进行，特编此方案。塔类施工工艺参数序号设备名称设备位号设备规格（mm）设备重量（t）备注一仲丁醇精制装置塔内支承件重量( t)1SBE 塔C-151ø2000/1800×4825048.7767.2412SBA 塔C-152ø1800/1400×4012024.4143.9143醇萃取塔C-154ø1000/800×223308.2694共沸物塔C-155ø1200/800/ 500×159644.95TBAC-156ø1000/600×205435.296二SBA 合成1脱 C4 塔C-101ø1800/2000×3400028.024.0152．编制依据 2.1 施工工程图纸 2.2《化工工程建设起重施工法律规范》HGJ201-83 2.3《化工塔类设备施工及验收法律规范》HGJ211-83 2.4《中低压化工设备施工及验收法律规范》HGJ209-83 2.5《现场设备、工业管道焊接工程施工及验收法律规范》GB50236-982.6 有关吊车性能表 2.7《石油化工施工安全技术规程》SH3505-1999 3.施工程序施工准备→基础验收→设备检查→起吊机械准备和布置→设置吊装工具→吊装前检查→预起吊→正式起吊→设备就位→设备初找正→设备精找正→标高、垂直度、水平度复查→垫铁点焊→设备灌浆→交接 4.施工方法及施工技术措施 4.1 基础验收： 4.1.1 设备安装前,塔基础须经正式交接、验收。基础施工单位应交接质量合格证明书、测量记录及其...
