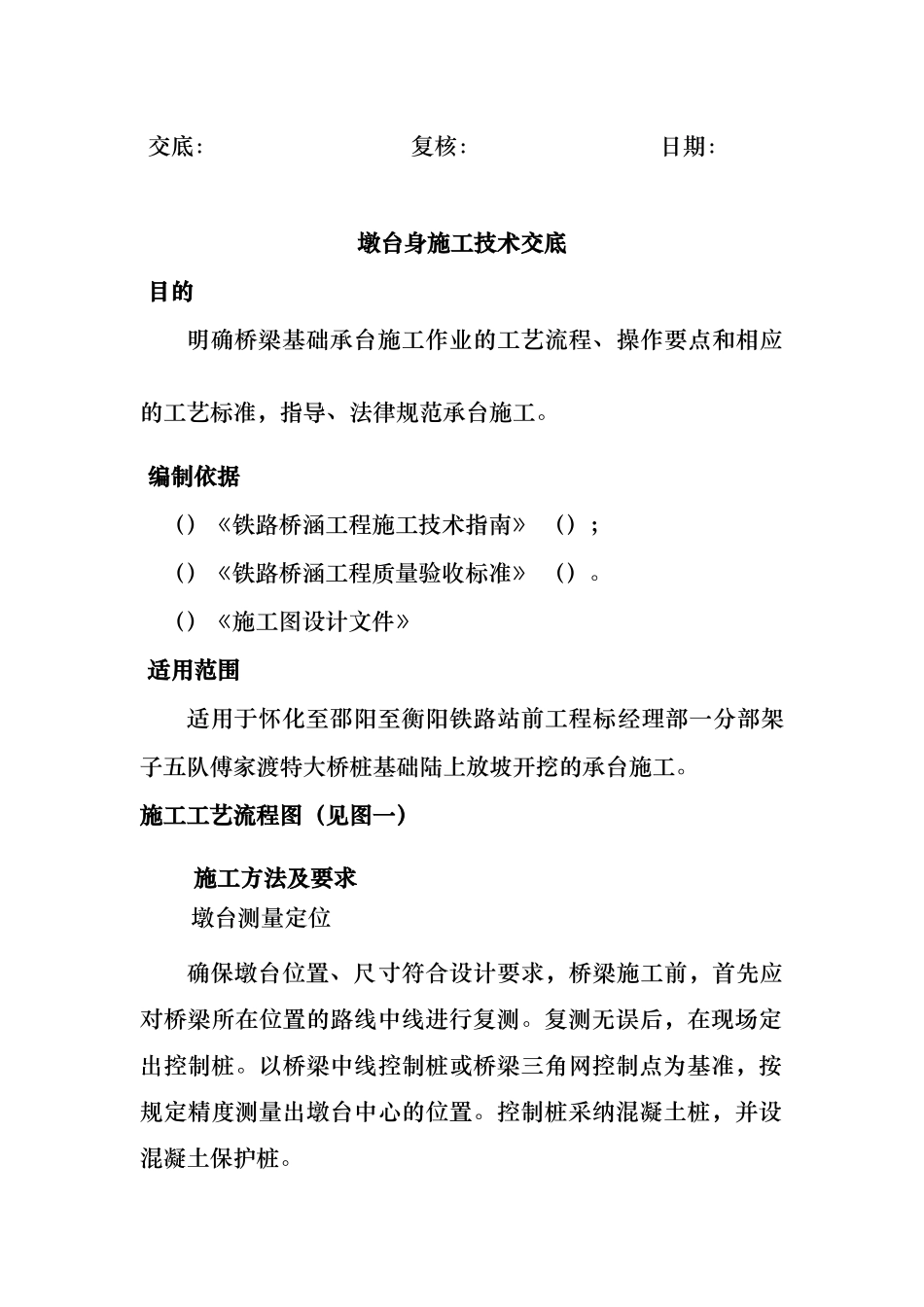

技术交底书表格编号项目名称中铁五局怀化至邵阳至衡阳铁路项目经理部一分部交底编号工程名称傅家渡特大桥设计文件图号怀邵衡施（桥）施工部位墩台身技术交底内容：、技术交底范围；、开始施工的条件及施工准备工作；、施工工艺；、质量标准；、安全、环保、文明施工等技术措施；、其他应注意的问题。附件：、墩台身施工 接受单位接收人份数日期 交底： 复核： 日期：墩台身施工技术交底 目的明确桥梁基础承台施工作业的工艺流程、操作要点和相应的工艺标准，指导、法律规范承台施工。 编制依据 （）《铁路桥涵工程施工技术指南》 （）； （）《铁路桥涵工程质量验收标准》 （）。 （）《施工图设计文件》 适用范围适用于怀化至邵阳至衡阳铁路站前工程标经理部一分部架子五队傅家渡特大桥桩基础陆上放坡开挖的承台施工。施工工艺流程图（见图一） 施工方法及要求 墩台测量定位确保墩台位置、尺寸符合设计要求，桥梁施工前，首先应对桥梁所在位置的路线中线进行复测。复测无误后，在现场定出控制桩。以桥梁中线控制桩或桥梁三角网控制点为基准，按规定精度测量出墩台中心的位置。控制桩采纳混凝土桩，并设混凝土保护桩。 墩台钢筋加工与安装()、墩、台身钢筋加工与安装，应符合一般钢筋混凝土构筑物的基本要求。()、钢筋进场时应具有出厂合格证明书或试验报告，并按不同规格、等级、钢种、牌号分批验收、分别存放、设立标识牌。根据规定抽取试件进行力学，化学和可焊性试验。（）、钢筋加工前必须调直及除锈，钢筋调直和清除污锈应符合下列要求：）、钢筋的表面应洁净，使用前应将表面油渍、油漆污皮鳞锈等清除洁净。）、钢筋应平直无局部弯折，成盘的钢筋和弯曲的钢筋均应调直。）、采纳冷拉方法调直钢筋时， 级钢筋的矫直伸长率不宜大于 ； Ⅱ级钢筋矫直伸长率不宜大于％。 承台顶面清理测量放样钢筋绑扎钢筋制作模板安装模板制作混凝土浇筑混凝土养护混凝土拌和运输拆除模板制作试件图一：桥梁墩台施工流程框图钢筋模板检查（）、钢筋的弯制和末端的弯钩应符合设计要求，如设计无规定时，应符合下表的规定。（见表一）（）、受拉光圆钢筋的末端作成°的半圆型弯钩，弯钩的弯曲直径应不小于，弯钩的直线段不小于。受拉带肋钢筋的末端作成直角型弯钩，钩端的直线段不小于，直钩的弯曲直径不小于。光圆钢筋制成的箍筋的末端应有弯钩，弯钩的弯曲直径应大于受力主钢筋的直径，且不小于，直线段不小于。有抗震要求的结构，不应小于...
