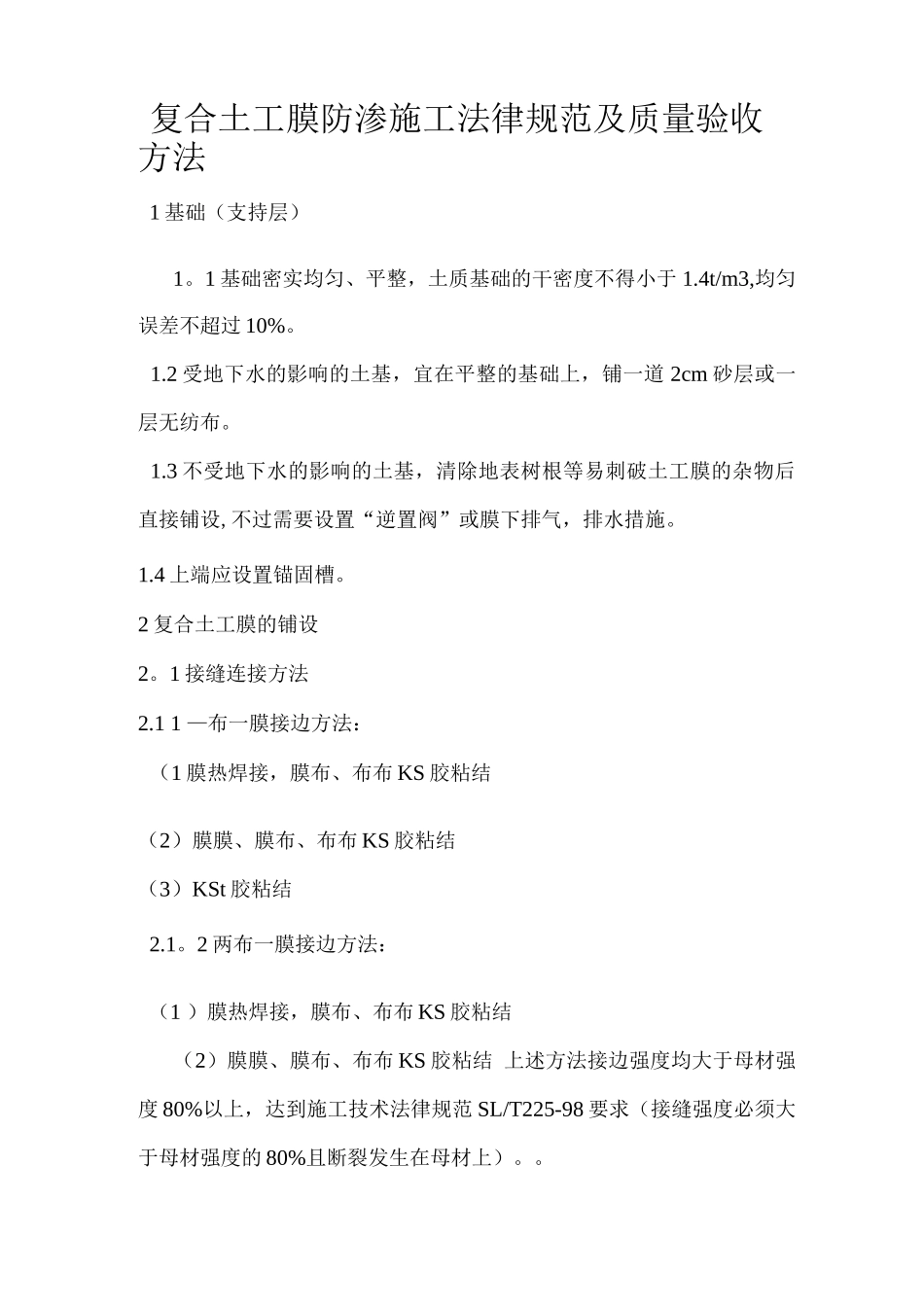

复合土工膜防渗施工法律规范及质量验收方法1 基础（支持层）1。1 基础密实均匀、平整，土质基础的干密度不得小于 1.4t/m3,均匀误差不超过 10%。1.2 受地下水的影响的土基，宜在平整的基础上，铺一道 2cm 砂层或一层无纺布。1.3 不受地下水的影响的土基，清除地表树根等易刺破土工膜的杂物后直接铺设,不过需要设置“逆置阀”或膜下排气，排水措施。1.4 上端应设置锚固槽。2 复合土工膜的铺设2。1 接缝连接方法2.1 1 —布一膜接边方法：（1 膜热焊接，膜布、布布 KS 胶粘结（2）膜膜、膜布、布布 KS 胶粘结（3）KSt 胶粘结2.1。2 两布一膜接边方法：（1 ）膜热焊接，膜布、布布 KS 胶粘结（2）膜膜、膜布、布布 KS 胶粘结 上述方法接边强度均大于母材强度 80%以上，达到施工技术法律规范 SL/T225-98 要求（接缝强度必须大于母材强度的 80%且断裂发生在母材上）。。2。2 接缝质量检测方法2。2。1 目测法当选择膜与膜热焊接时，对所有的缝观察，若焊缝透明，均匀，无皱褶，无空洞，手剥离坚固，可目视为合格。当选择膜与膜采纳 KS 胶粘结，粘宽 10cm，接缝不得有翘曲、突起、脱胶、孔洞、疏松、缺胶，剥离后破坏发生在胶粘剂上，非粘结面。2.2。2 现场检验法真空法:利用包括吸盘、真空泵和真空机的一套设备。检测时将待测部位刷净，涂肥皂水，放上吸盘，压紧，抽真空至负压 0.02〜0。03MPa，关闭气泵。静观 30s，看吸盘顶部透明罩内有无肥皂水泡产生和真空表有无下降，如有表示漏气，应予补救。充气法:焊缝为双条，两条之间留有约 10mm 的空腔.将待测段两端封死，插入气针，充气至 0.05〜0.2MPa （视膜后选择），静观 30s,观察真空表，如气压不下降，表明不漏，接缝合格，否则应及时修补。抽样测试法约 10 取一试样，做拉伸强度试验，要求强度不低于母材的 80%,且试样断裂不得在接缝处，否则接缝质量不合格.注意接缝的质量检测，往往是上述几种方法相结合,来推断，控制质量。复合土工膜防渗施工工艺原理及施工工艺流程1、复合土工膜施工工艺原理 复合土工膜是一种土工合成材料，具有较好的防渗效果，将复合土工膜铺设在需要进行防渗处理的坡面上，上面铺设砂垫层和砼，堤顶封顶层砼形成一个整体完全封闭的防渗体系.2、复合土工膜施工工艺流程 在复合土工膜铺设前，渠道土方填筑及坡面修整完毕，坡面平整度、压实度均达到设计要求并经监理工程师验收合格后方可进行复合土工膜的铺设。复合土工膜施工方...
