外圆磨床设计VIP专享

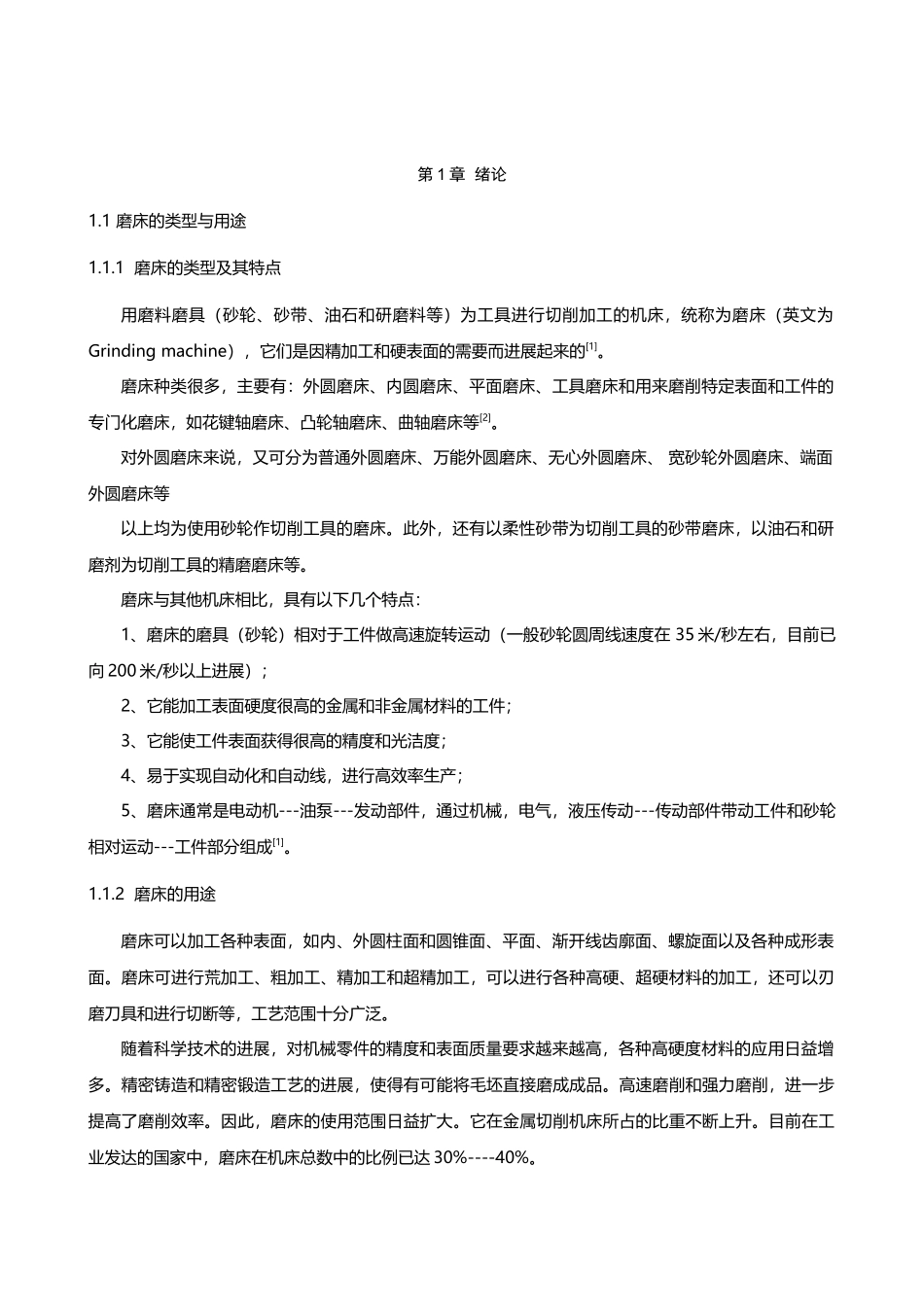

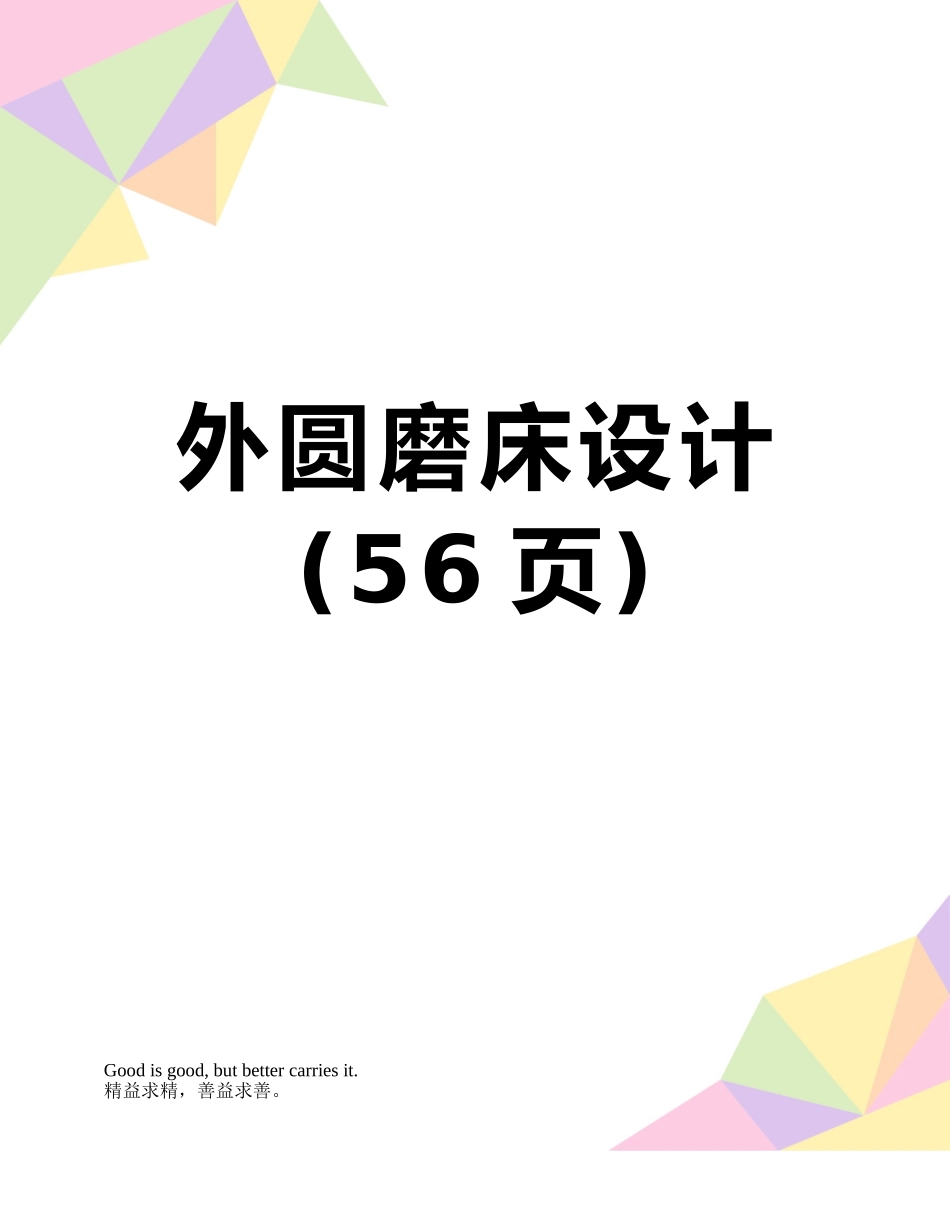

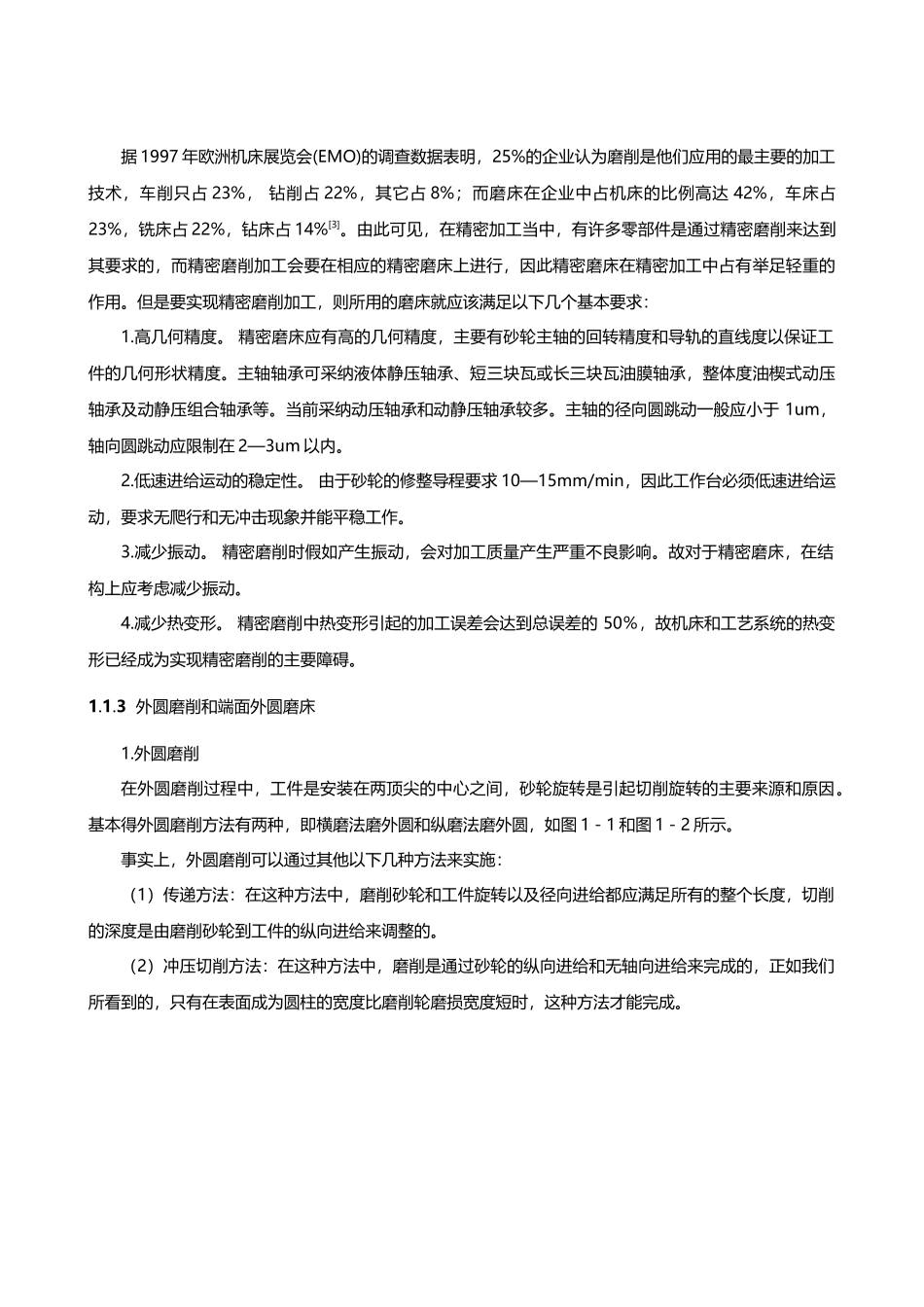

外圆磨床设计(56 页)Good is good, but better carries it.精益求精，善益求善。第 1 章 绪论1.1 磨床的类型与用途1.1.1 磨床的类型及其特点用磨料磨具（砂轮、砂带、油石和研磨料等）为工具进行切削加工的机床，统称为磨床（英文为Grinding machine），它们是因精加工和硬表面的需要而进展起来的[1]。磨床种类很多，主要有：外圆磨床、内圆磨床、平面磨床、工具磨床和用来磨削特定表面和工件的专门化磨床，如花键轴磨床、凸轮轴磨床、曲轴磨床等[2]。对外圆磨床来说，又可分为普通外圆磨床、万能外圆磨床、无心外圆磨床、 宽砂轮外圆磨床、端面外圆磨床等以上均为使用砂轮作切削工具的磨床。此外，还有以柔性砂带为切削工具的砂带磨床，以油石和研磨剂为切削工具的精磨磨床等。磨床与其他机床相比，具有以下几个特点：1、磨床的磨具（砂轮）相对于工件做高速旋转运动（一般砂轮圆周线速度在 35 米/秒左右，目前已向 200 米/秒以上进展）；2、它能加工表面硬度很高的金属和非金属材料的工件；3、它能使工件表面获得很高的精度和光洁度；4、易于实现自动化和自动线，进行高效率生产；5、磨床通常是电动机---油泵---发动部件，通过机械，电气，液压传动---传动部件带动工件和砂轮相对运动---工件部分组成[1]。1.1.2 磨床的用途磨床可以加工各种表面，如内、外圆柱面和圆锥面、平面、渐开线齿廓面、螺旋面以及各种成形表面。磨床可进行荒加工、粗加工、精加工和超精加工，可以进行各种高硬、超硬材料的加工，还可以刃磨刀具和进行切断等，工艺范围十分广泛。随着科学技术的进展，对机械零件的精度和表面质量要求越来越高，各种高硬度材料的应用日益增多。精密铸造和精密锻造工艺的进展，使得有可能将毛坯直接磨成成品。高速磨削和强力磨削，进一步提高了磨削效率。因此，磨床的使用范围日益扩大。它在金属切削机床所占的比重不断上升。目前在工业发达的国家中，磨床在机床总数中的比例已达 30%----40%。据 1997 年欧洲机床展览会(EMO)的调查数据表明，25%的企业认为磨削是他们应用的最主要的加工技术，车削只占 23%， 钻削占 22%，其它占 8%；而磨床在企业中占机床的比例高达 42%，车床占23%，铣床占 22%，钻床占 14%[3]。由此可见，在精密加工当中，有许多零部件是通过精密磨削来达到其要求的，而精密磨削加工会要在相应的精密磨床上进行，因此精密磨床在精密加工中占有举足轻重的作用。但是要实现精密磨削加工，则所用...
