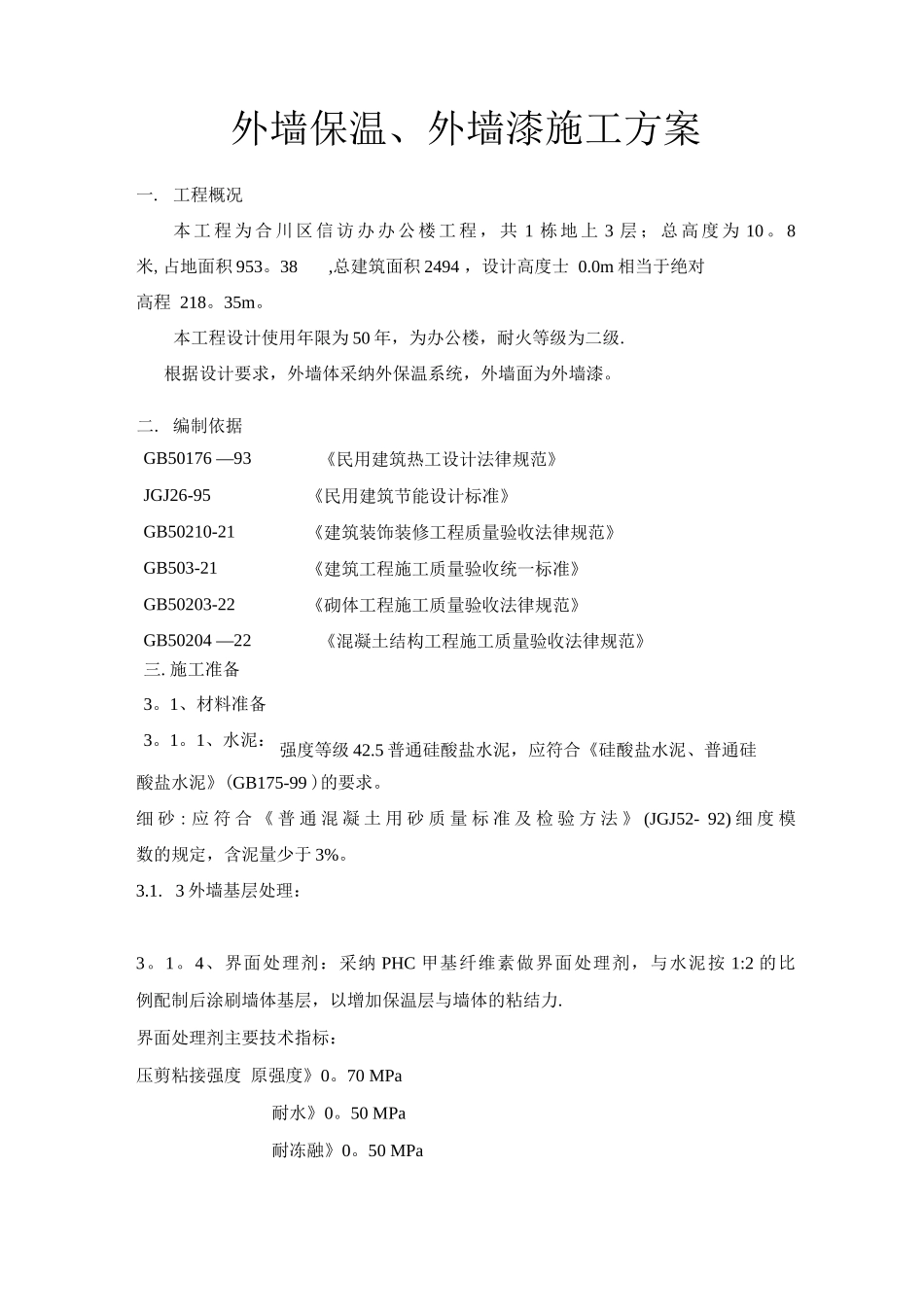

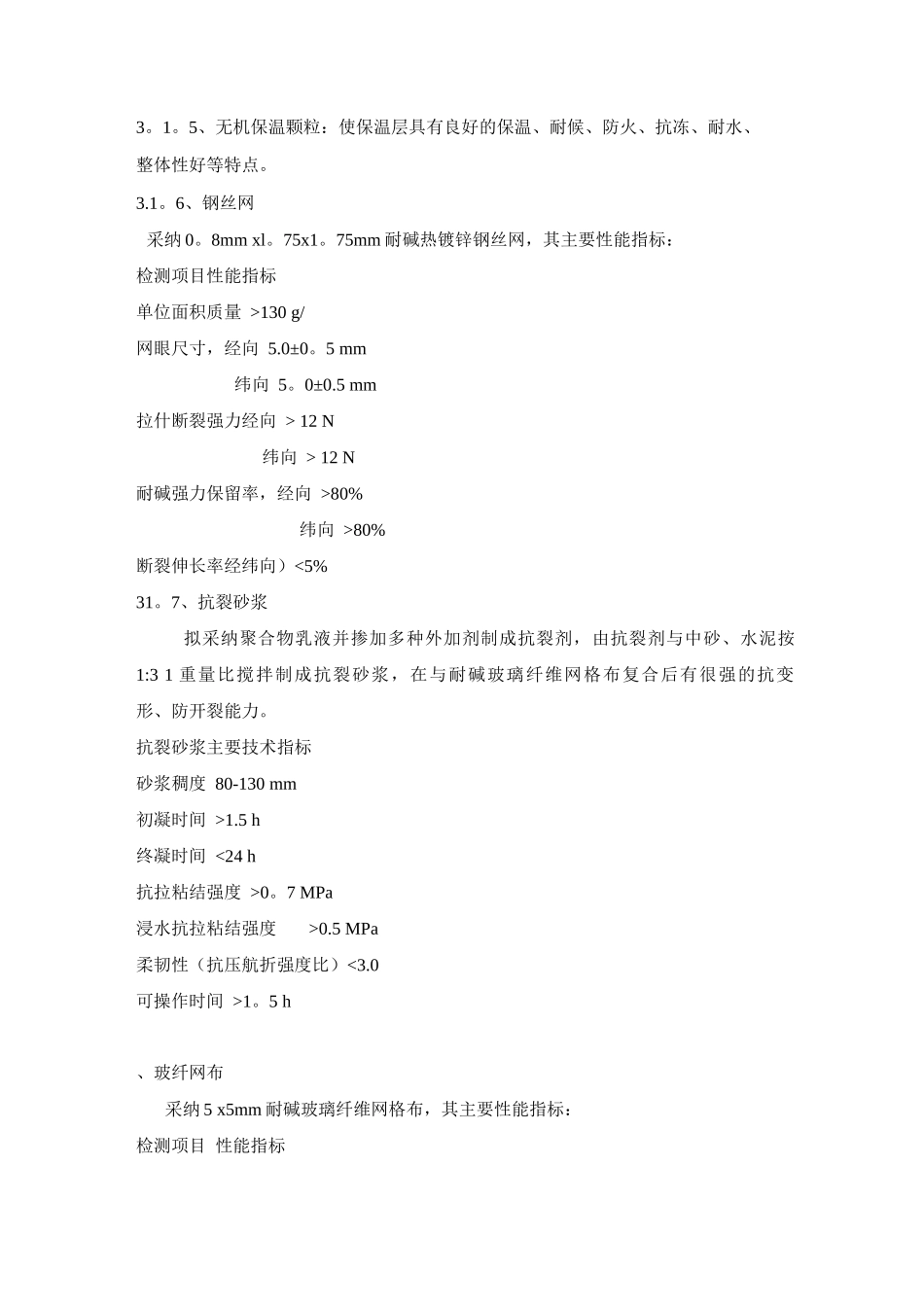

外墙保温、外墙漆施工方案一. 工程概况本 工 程 为 合 川 区 信 访 办 办 公 楼 工 程 ， 共 1 栋 地 上 3 层 ； 总 高 度 为 10 。 8米,占地面积 953。38,总建筑面积 2494 ，设计高度士 0.0m 相当于绝对高程 218。35m。本工程设计使用年限为 50 年，为办公楼，耐火等级为二级.根据设计要求，外墙体采纳外保温系统，外墙面为外墙漆。二. 编制依据GB50176 —93《民用建筑热工设计法律规范》JGJ26-95《民用建筑节能设计标准》GB50210-21《建筑装饰装修工程质量验收法律规范》GB503-21《建筑工程施工质量验收统一标准》GB50203-22《砌体工程施工质量验收法律规范》GB50204 —22《混凝土结构工程施工质量验收法律规范》三.施工准备3。1、材料准备3。1。1、水泥： 强度等级 42.5 普通硅酸盐水泥，应符合《硅酸盐水泥、普通硅酸盐水泥》(GB175-99 )的要求。细 砂 : 应 符 合 《 普 通 混 凝 土 用 砂 质 量 标 准 及 检 验 方 法 》 (JGJ52- 92) 细 度 模数的规定，含泥量少于 3%。3.1. 3 外墙基层处理：3。1。4、界面处理剂：采纳 PHC 甲基纤维素做界面处理剂，与水泥按 1:2 的比例配制后涂刷墙体基层，以增加保温层与墙体的粘结力.界面处理剂主要技术指标：压剪粘接强度 原强度》0。70 MPa耐水》0。50 MPa耐冻融》0。50 MPa3。1。5、无机保温颗粒：使保温层具有良好的保温、耐候、防火、抗冻、耐水、整体性好等特点。3.1。6、钢丝网采纳 0。8mm xl。75x1。75mm 耐碱热镀锌钢丝网，其主要性能指标：检测项目性能指标单位面积质量 >130 g/网眼尺寸，经向 5.0±0。5 mm纬向 5。0±0.5 mm拉什断裂强力经向 > 12 N纬向 > 12 N耐碱强力保留率，经向 >80%纬向 >80%断裂伸长率经纬向）<5%31。7、抗裂砂浆拟采纳聚合物乳液并掺加多种外加剂制成抗裂剂，由抗裂剂与中砂、水泥按1:3 1 重量比搅拌制成抗裂砂浆，在与耐碱玻璃纤维网格布复合后有很强的抗变形、防开裂能力。抗裂砂浆主要技术指标砂浆稠度 80-130 mm初凝时间 >1.5 h终凝时间 <24 h抗拉粘结强度 >0。7 MPa浸水抗拉粘结强度>0.5 MPa柔韧性（抗压航折强度比）<3.0可操作时间 >1。5 h、玻纤网布采纳 5 x5mm 耐碱玻璃纤维网格布，其主要性能指标：检测项目 性能指标单位面积质量 >130 g/网眼尺寸，经向 5.0±0。5 mm纬向 5。0±0。5 mm拉什断裂强力经向 > 12 N纬向 > ...
