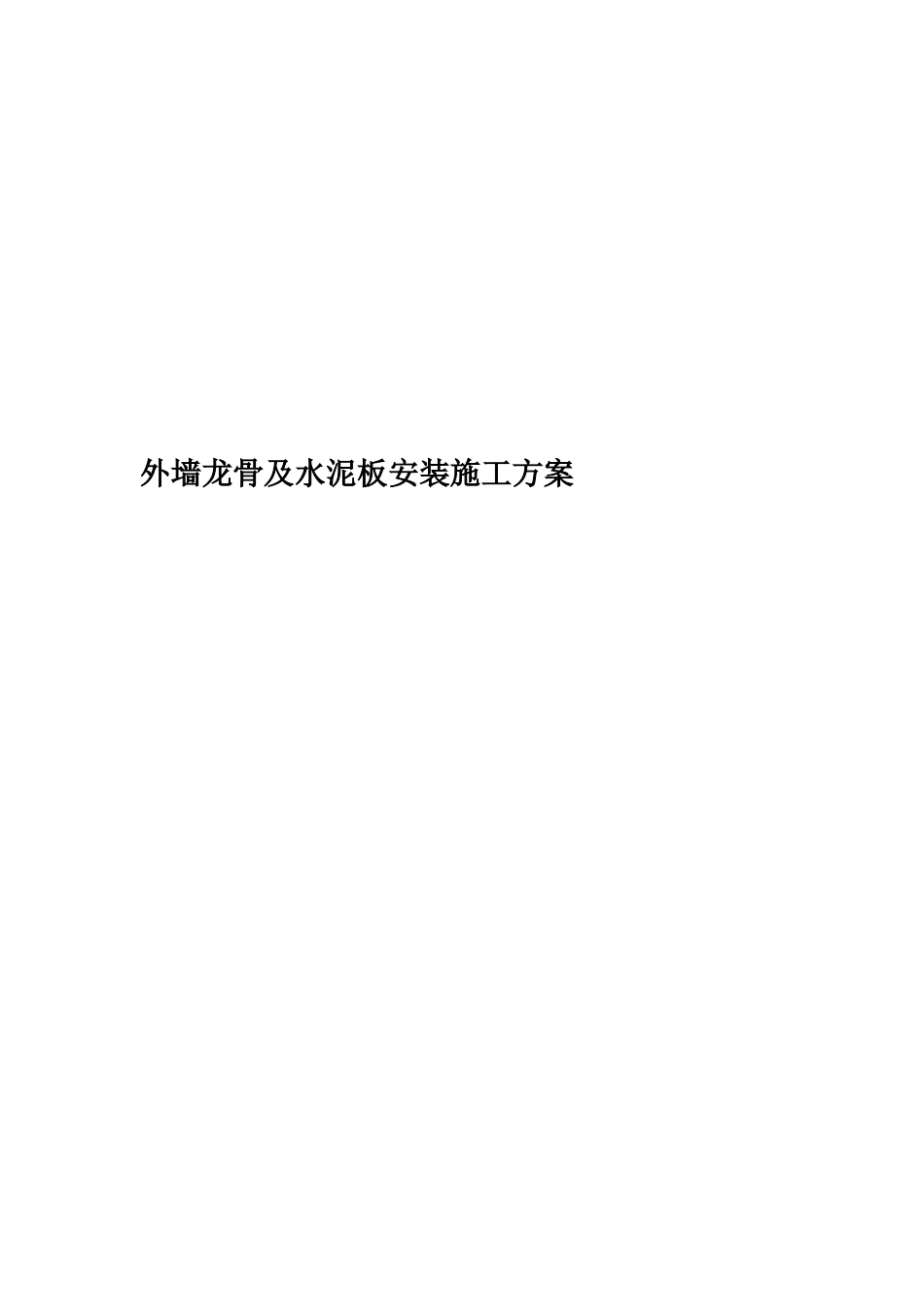

外墙龙骨及水泥板安装施工方案

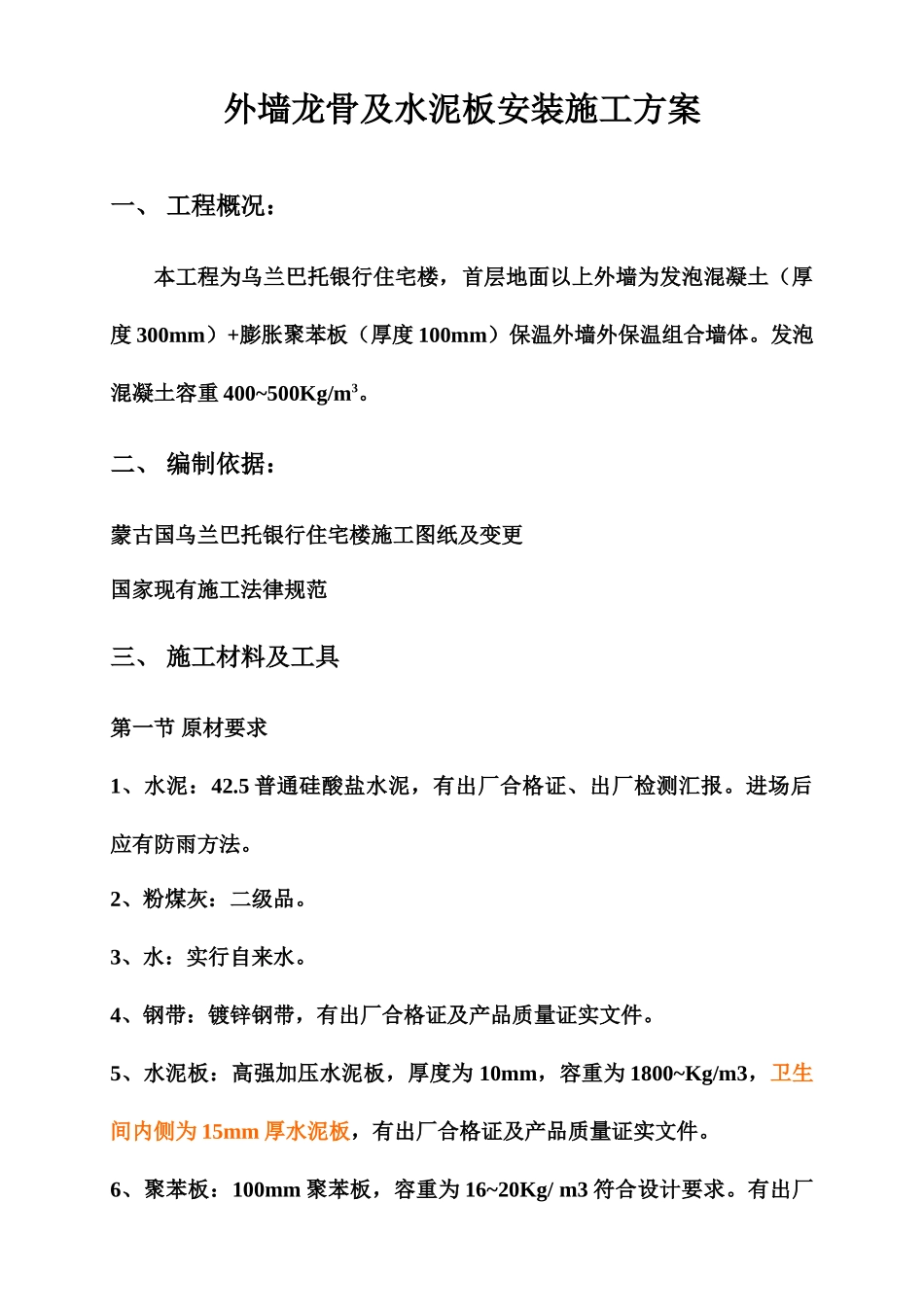

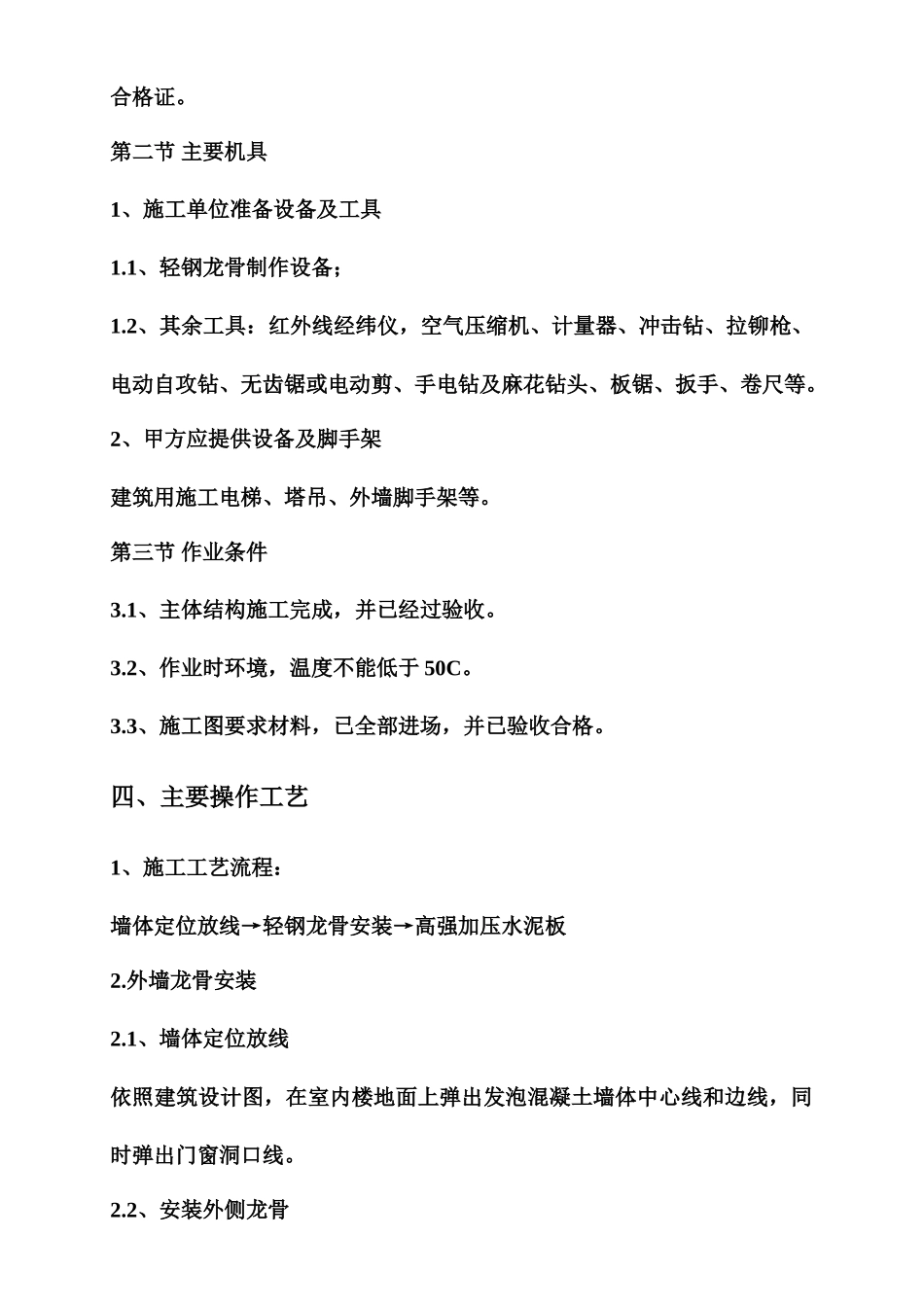

外墙龙骨及水泥板安装施工方案外墙龙骨及水泥板安装施工方案一、 工程概况：本工程为乌兰巴托银行住宅楼，首层地面以上外墙为发泡混凝土（厚度 300mm）+膨胀聚苯板（厚度 100mm）保温外墙外保温组合墙体。发泡混凝土容重 400~500Kg/m3。二、 编制依据：蒙古国乌兰巴托银行住宅楼施工图纸及变更国家现有施工法律规范三、 施工材料及工具第一节 原材要求1、水泥：42.5 普通硅酸盐水泥，有出厂合格证、出厂检测汇报。进场后应有防雨方法。2、粉煤灰：二级品。 3、水：实行自来水。4、钢带：镀锌钢带，有出厂合格证及产品质量证实文件。5、水泥板：高强加压水泥板，厚度为 10mm，容重为 1800~Kg/m3，卫生间内侧为 15mm 厚水泥板，有出厂合格证及产品质量证实文件。6、聚苯板：100mm 聚苯板，容重为 16~20Kg/ m3 符合设计要求。有出厂合格证。第二节 主要机具1、施工单位准备设备及工具1.1、轻钢龙骨制作设备；1.2、其余工具：红外线经纬仪，空气压缩机、计量器、冲击钻、拉铆枪、电动自攻钻、无齿锯或电动剪、手电钻及麻花钻头、板锯、扳手、卷尺等。2、甲方应提供设备及脚手架建筑用施工电梯、塔吊、外墙脚手架等。第三节 作业条件3.1、主体结构施工完成，并已经过验收。3.2、作业时环境，温度不能低于 50C。3.3、施工图要求材料，已全部进场，并已验收合格。四、主要操作工艺1、施工工艺流程：墙体定位放线→轻钢龙骨安装→高强加压水泥板2.外墙龙骨安装2.1、墙体定位放线依照建筑设计图，在室内楼地面上弹出发泡混凝土墙体中心线和边线，同时弹出门窗洞口线。2.2、安装外侧龙骨2.2.1、地龙安装：龙骨规格为 C140*50*1.5，用气钉(ф3.0*25)进行固定或用￠6 膨胀螺栓固定。安装时应按中心线和边线安装，两端顶至结构柱面；气钉为两排或用￠6 膨胀螺栓固定，气钉间距应小于 200mm，膨胀螺栓间距应小于 600mm 。安装时，应确保龙骨水平度和顺直度 。2.2.2、天龙：龙骨规格为 C140*50*1.5，天龙安装与地龙安装方法一样，碰到钢梁处与钢梁焊接。2.2.3、竖向龙骨安装：龙骨规格为 C140*70*15*1.5。竖向龙骨安装以 C 型竖龙骨 C 朝向为依据，首先确定龙骨方向应一致。竖向龙骨长度尺寸，应按现场实测尺寸为准。前提是确保竖龙骨能够在地龙、天龙槽口内滑动，竖龙骨比龙、天龙骨间距小 2~5 mm。竖向龙骨安装间距为 600mm ，窗口处间距最大小于 700mm 。高强加压水泥板尺寸为 2400*1200，所以竖向龙骨安装时应依照高...
