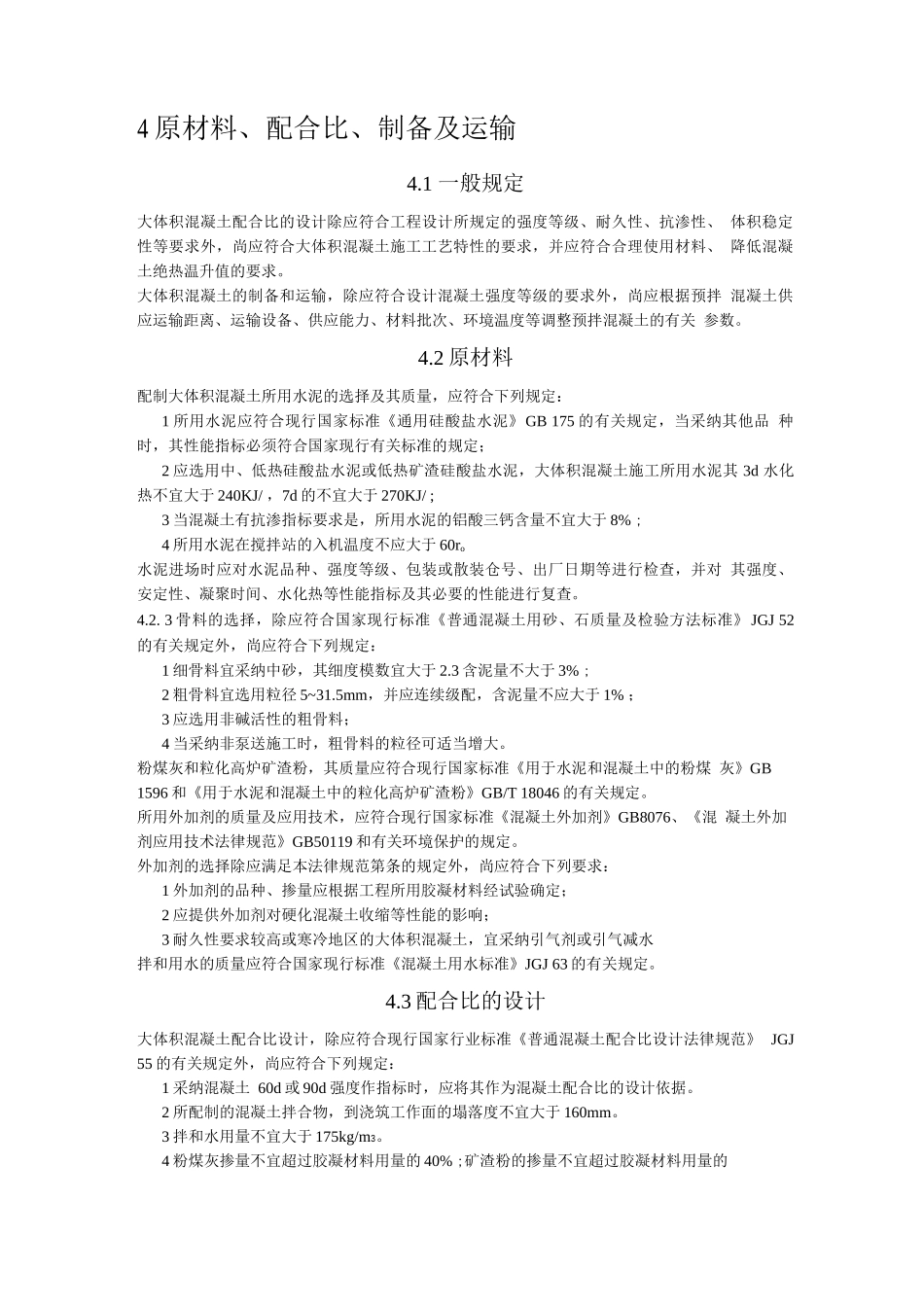

4 原材料、配合比、制备及运输4.1 一般规定大体积混凝土配合比的设计除应符合工程设计所规定的强度等级、耐久性、抗渗性、 体积稳定性等要求外，尚应符合大体积混凝土施工工艺特性的要求，并应符合合理使用材料、 降低混凝土绝热温升值的要求。大体积混凝土的制备和运输，除应符合设计混凝土强度等级的要求外，尚应根据预拌 混凝土供应运输距离、运输设备、供应能力、材料批次、环境温度等调整预拌混凝土的有关 参数。4.2 原材料配制大体积混凝土所用水泥的选择及其质量，应符合下列规定：1 所用水泥应符合现行国家标准《通用硅酸盐水泥》GB 175 的有关规定，当采纳其他品 种时，其性能指标必须符合国家现行有关标准的规定；2 应选用中、低热硅酸盐水泥或低热矿渣硅酸盐水泥，大体积混凝土施工所用水泥其 3d 水化热不宜大于 240KJ/ ，7d 的不宜大于 270KJ/ ;3 当混凝土有抗渗指标要求是，所用水泥的铝酸三钙含量不宜大于 8% ;4 所用水泥在搅拌站的入机温度不应大于 60ro水泥进场时应对水泥品种、强度等级、包装或散装仓号、出厂日期等进行检查，并对 其强度、安定性、凝聚时间、水化热等性能指标及其必要的性能进行复查。4.2. 3 骨料的选择，除应符合国家现行标准《普通混凝土用砂、石质量及检验方法标准》 JGJ 52的有关规定外，尚应符合下列规定：1 细骨料宜采纳中砂，其细度模数宜大于 2.3 含泥量不大于 3% ;2 粗骨料宜选用粒径 5~31.5mm，并应连续级配，含泥量不应大于 1% ；3 应选用非碱活性的粗骨料；4 当采纳非泵送施工时，粗骨料的粒径可适当增大。粉煤灰和粒化高炉矿渣粉，其质量应符合现行国家标准《用于水泥和混凝土中的粉煤 灰》GB 1596 和《用于水泥和混凝土中的粒化高炉矿渣粉》GB/T 18046 的有关规定。所用外加剂的质量及应用技术，应符合现行国家标准《混凝土外加剂》GB8076、《混 凝土外加剂应用技术法律规范》GB50119 和有关环境保护的规定。外加剂的选择除应满足本法律规范第条的规定外，尚应符合下列要求：1 外加剂的品种、掺量应根据工程所用胶凝材料经试验确定；2 应提供外加剂对硬化混凝土收缩等性能的影响；3 耐久性要求较高或寒冷地区的大体积混凝土，宜采纳引气剂或引气减水拌和用水的质量应符合国家现行标准《混凝土用水标准》JGJ 63 的有关规定。4.3 配合比的设计大体积混凝土配合比设计，除应符合现行国家行业标准《普通混凝土配合比设计法律规范》 JGJ 55 ...
