天桥钢结构桥梁检测方案

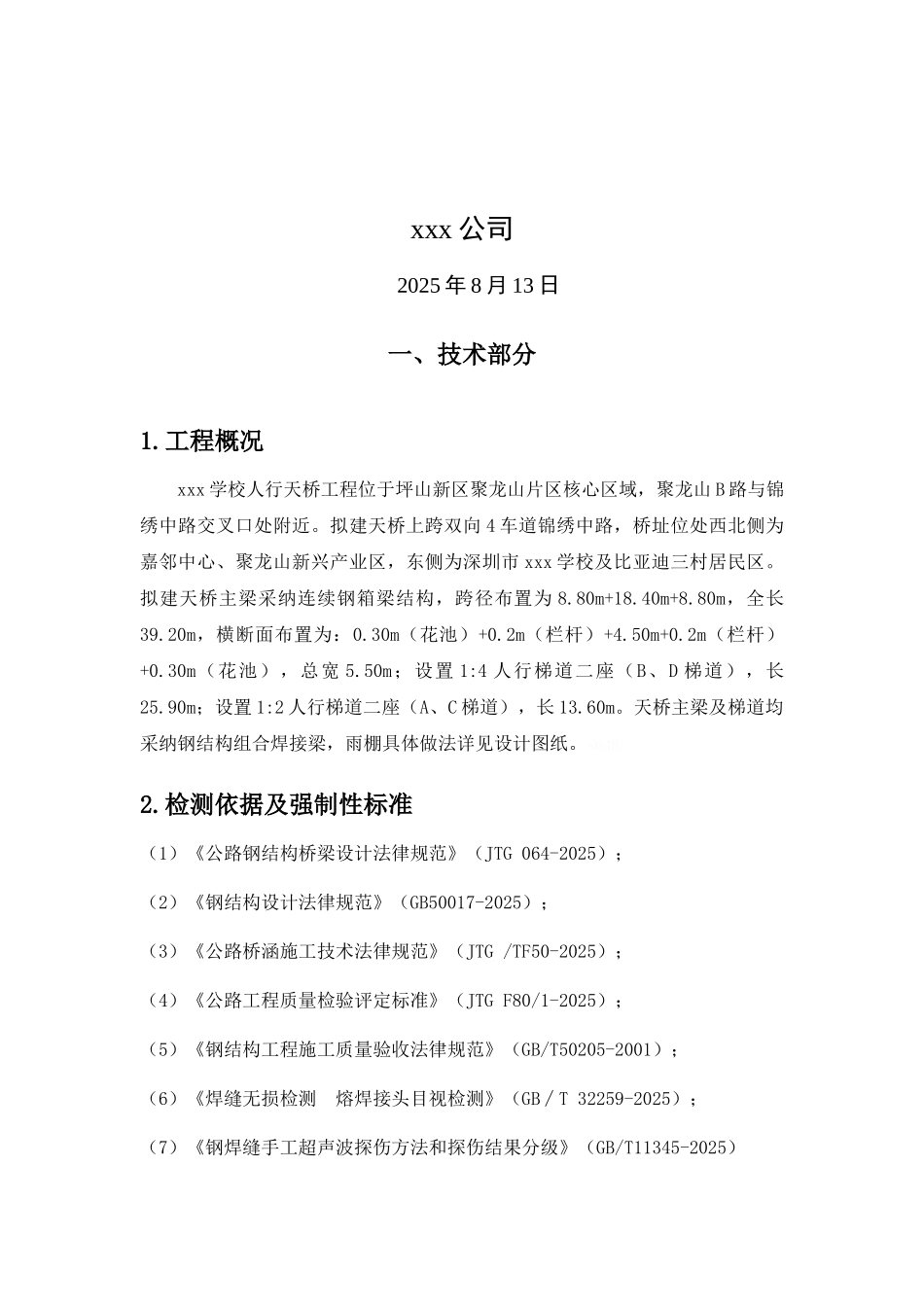

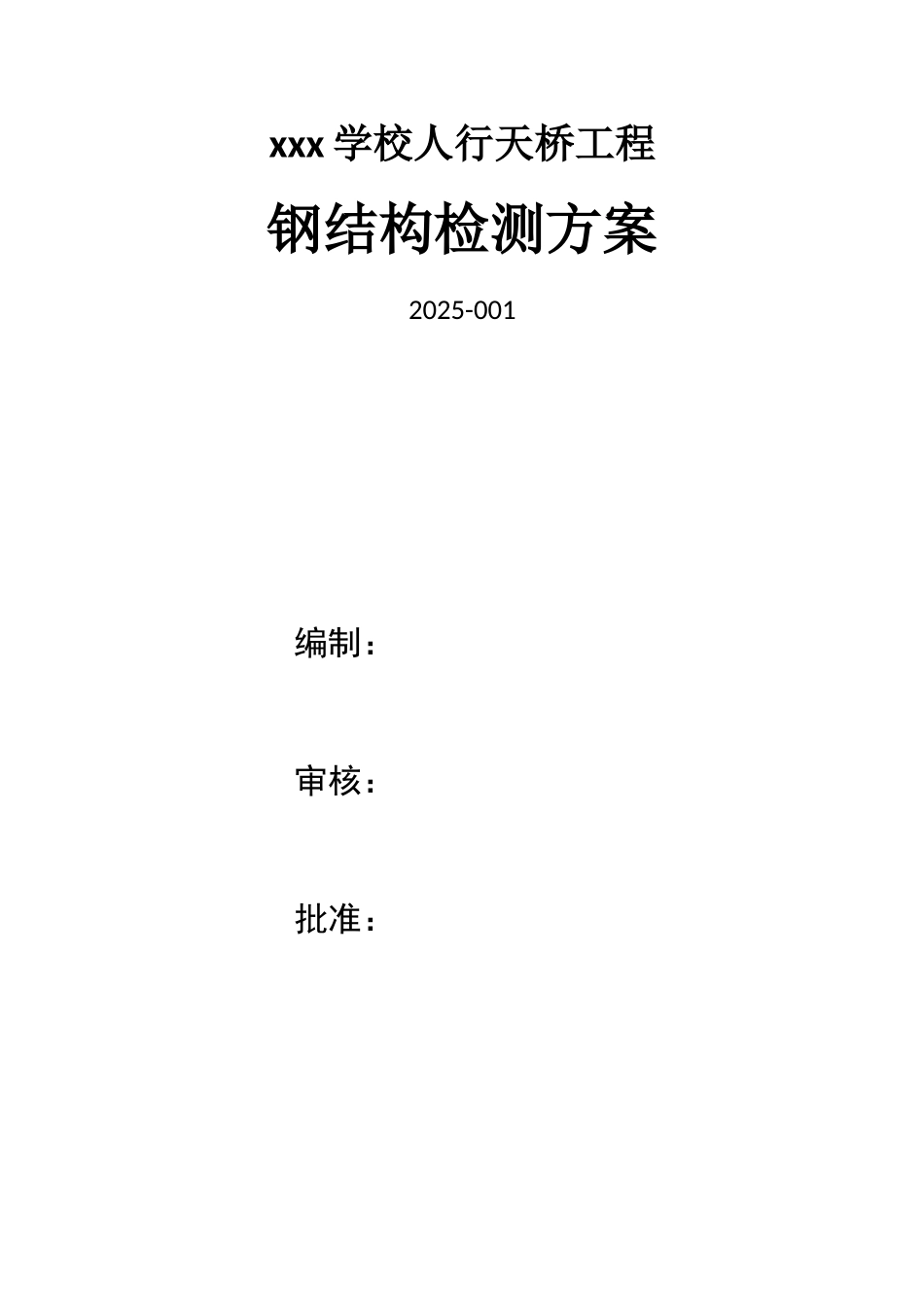

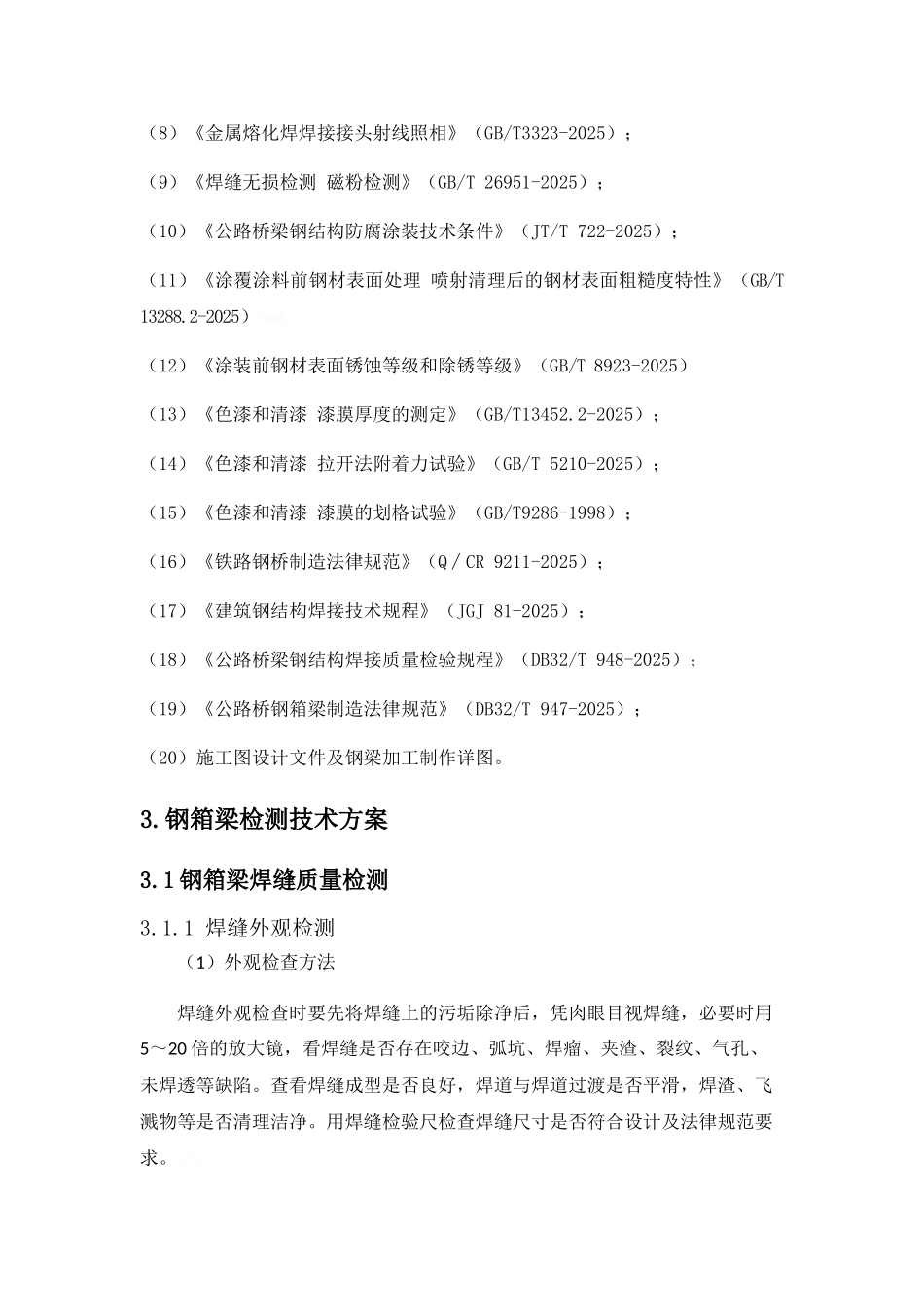

xxx 学校人行天桥工程钢结构检测方案2025-001编制：审核：批准：xxx 公司2025 年 8 月 13 日一、技术部分1.工程概况xxx 学校人行天桥工程位于坪山新区聚龙山片区核心区域，聚龙山 B 路与锦绣中路交叉口处附近。拟建天桥上跨双向 4 车道锦绣中路，桥址位处西北侧为嘉邻中心、聚龙山新兴产业区，东侧为深圳市 xxx 学校及比亚迪三村居民区。拟建天桥主梁采纳连续钢箱梁结构，跨径布置为 8.80m+18.40m+8.80m，全长39.20m，横断面布置为：0.30m（花池）+0.2m（栏杆）+4.50m+0.2m（栏杆）+0.30m（花池），总宽 5.50m；设置 1:4 人行梯道二座（B、D 梯道），长25.90m；设置 1:2 人行梯道二座（A、C 梯道），长 13.60m。天桥主梁及梯道均采纳钢结构组合焊接梁，雨棚具体做法详见设计图纸。eWb7H。2.检测依据及强制性标准（1）《公路钢结构桥梁设计法律规范》（JTG 064-2025）；（2）《钢结构设计法律规范》（GB50017-2025）；（3）《公路桥涵施工技术法律规范》（JTG /TF50-2025）；（4）《公路工程质量检验评定标准》（JTG F80/1-2025）；（5）《钢结构工程施工质量验收法律规范》（GB/T50205-2001）；（6）《焊缝无损检测 熔焊接头目视检测》（GB∕T 32259-2025）；（7）《钢焊缝手工超声波探伤方法和探伤结果分级》（GB/T11345-2025）（8）《金属熔化焊焊接接头射线照相》（GB/T3323-2025）；（9）《焊缝无损检测 磁粉检测》（GB/T 26951-2025）；（10）《公路桥梁钢结构防腐涂装技术条件》（JT/T 722-2025）；（11）《涂覆涂料前钢材表面处理 喷射清理后的钢材表面粗糙度特性》（GB/T 13288.2-2025）fKMQI。（12）《涂装前钢材表面锈蚀等级和除锈等级》（GB/T 8923-2025）（13）《色漆和清漆 漆膜厚度的测定》（GB/T13452.2-2025）；（14）《色漆和清漆 拉开法附着力试验》（GB/T 5210-2025）；（15）《色漆和清漆 漆膜的划格试验》（GB/T9286-1998）；（16）《铁路钢桥制造法律规范》（Q∕CR 9211-2025）；（17）《建筑钢结构焊接技术规程》（JGJ 81-2025）；（18）《公路桥梁钢结构焊接质量检验规程》（DB32/T 948-2025）；（19）《公路桥钢箱梁制造法律规范》（DB32/T 947-2025）；（20）施工图设计文件及钢梁加工制作详图。3.钢箱梁检测技术方案3.1 钢箱梁焊缝质量检测3.1.1 焊缝外观检测（1）外观检查方法焊缝外观检查时要先将焊缝上的污垢除净后，凭肉眼目视焊缝，必要时用5～20 倍的放大镜，看焊...
