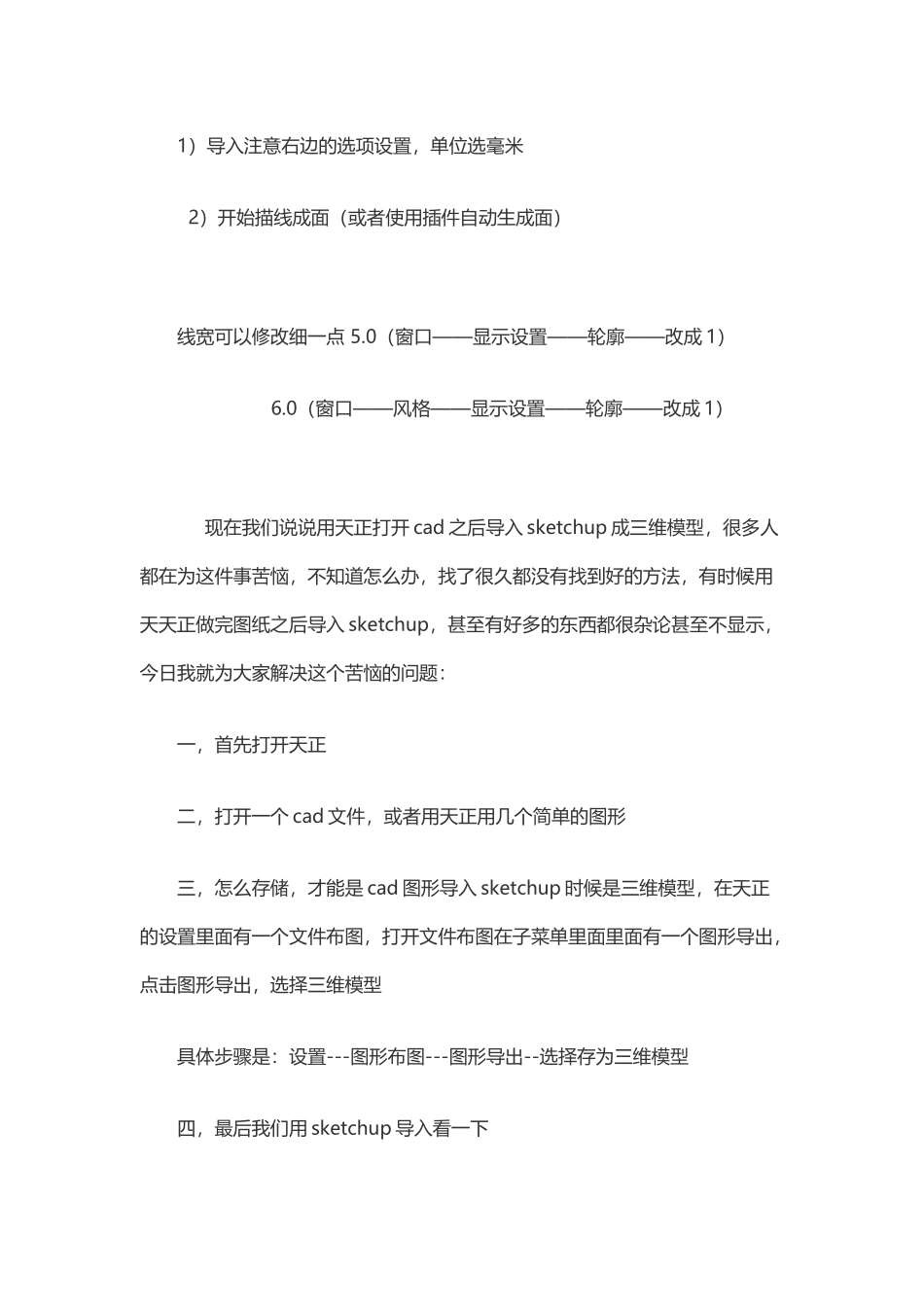

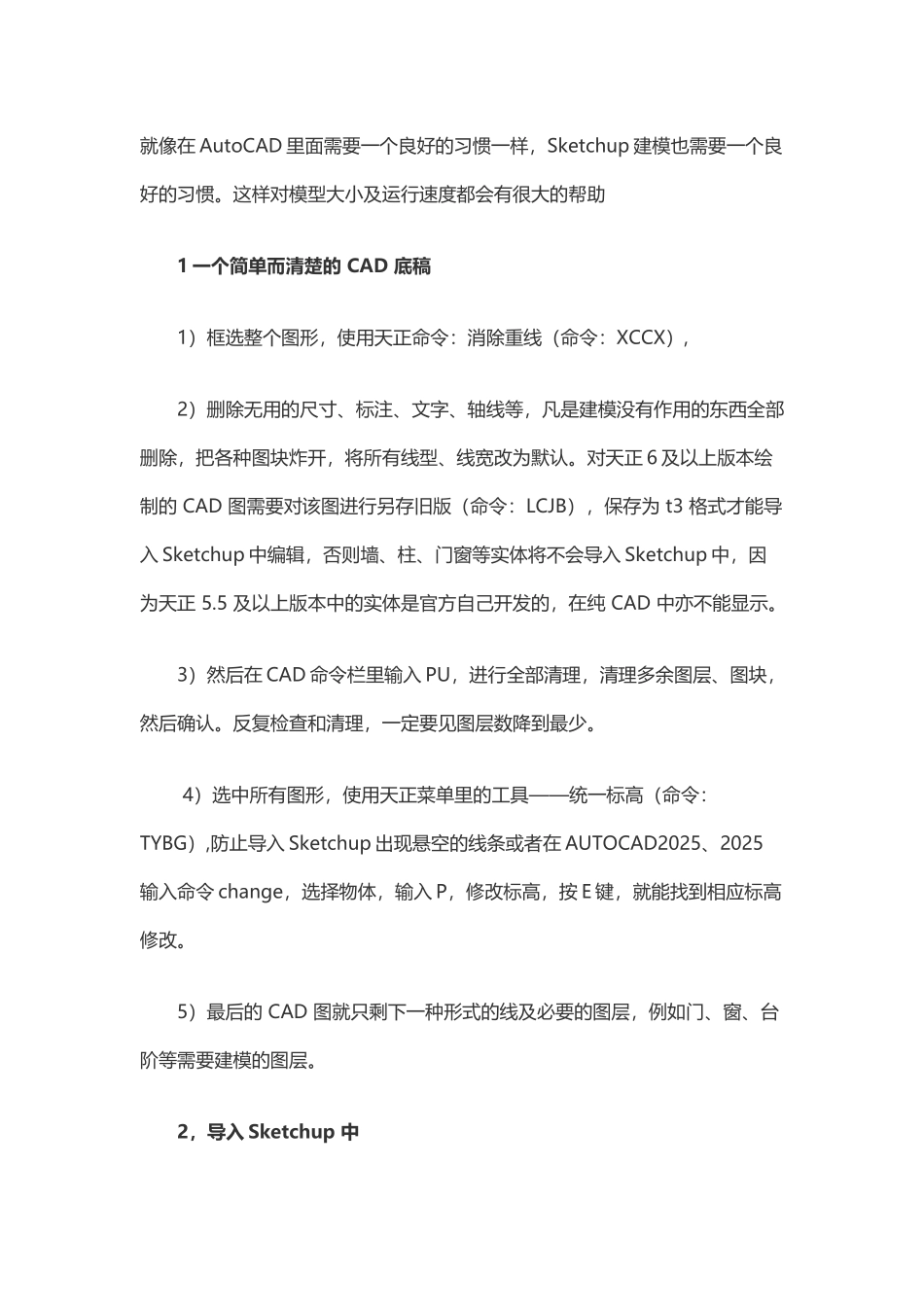

天正导入 su的一些好习惯(2 页)Good is good, but better carries it.精益求精，善益求善。就像在 AutoCAD 里面需要一个良好的习惯一样，Sketchup 建模也需要一个良好的习惯。这样对模型大小及运行速度都会有很大的帮助1 一个简单而清楚的 CAD 底稿 1）框选整个图形，使用天正命令：消除重线（命令：XCCX）,2）删除无用的尺寸、标注、文字、轴线等，凡是建模没有作用的东西全部删除，把各种图块炸开，将所有线型、线宽改为默认。对天正 6 及以上版本绘制的 CAD 图需要对该图进行另存旧版（命令：LCJB），保存为 t3 格式才能导入 Sketchup 中编辑，否则墙、柱、门窗等实体将不会导入 Sketchup 中，因为天正 5.5 及以上版本中的实体是官方自己开发的，在纯 CAD 中亦不能显示。3）然后在 CAD 命令栏里输入 PU，进行全部清理，清理多余图层、图块，然后确认。反复检查和清理，一定要见图层数降到最少。 4）选中所有图形，使用天正菜单里的工具——统一标高（命令：TYBG）,防止导入 Sketchup 出现悬空的线条或者在 AUTOCAD2025、2025输入命令 change，选择物体，输入 P，修改标高，按 E 键，就能找到相应标高修改。5）最后的 CAD 图就只剩下一种形式的线及必要的图层，例如门、窗、台阶等需要建模的图层。2，导入 Sketchup 中1）导入注意右边的选项设置，单位选毫米 2）开始描线成面（或者使用插件自动生成面） 线宽可以修改细一点 5.0（窗口——显示设置——轮廓——改成 1） 6.0（窗口——风格——显示设置——轮廓——改成 1） 现在我们说说用天正打开 cad 之后导入 sketchup 成三维模型，很多人都在为这件事苦恼，不知道怎么办，找了很久都没有找到好的方法，有时候用天天正做完图纸之后导入 sketchup，甚至有好多的东西都很杂论甚至不显示，今日我就为大家解决这个苦恼的问题：一，首先打开天正二，打开一个 cad 文件，或者用天正用几个简单的图形三，怎么存储，才能是 cad 图形导入 sketchup 时候是三维模型，在天正的设置里面有一个文件布图，打开文件布图在子菜单里面里面有一个图形导出，点击图形导出，选择三维模型具体步骤是：设置---图形布图---图形导出--选择存为三维模型四，最后我们用 sketchup 导入看一下注意事项：墙的高度之类的参数可以在天正里面设置好了[》(&[@|—）*—<>[,~、~"?;—.~/￥%|》~
