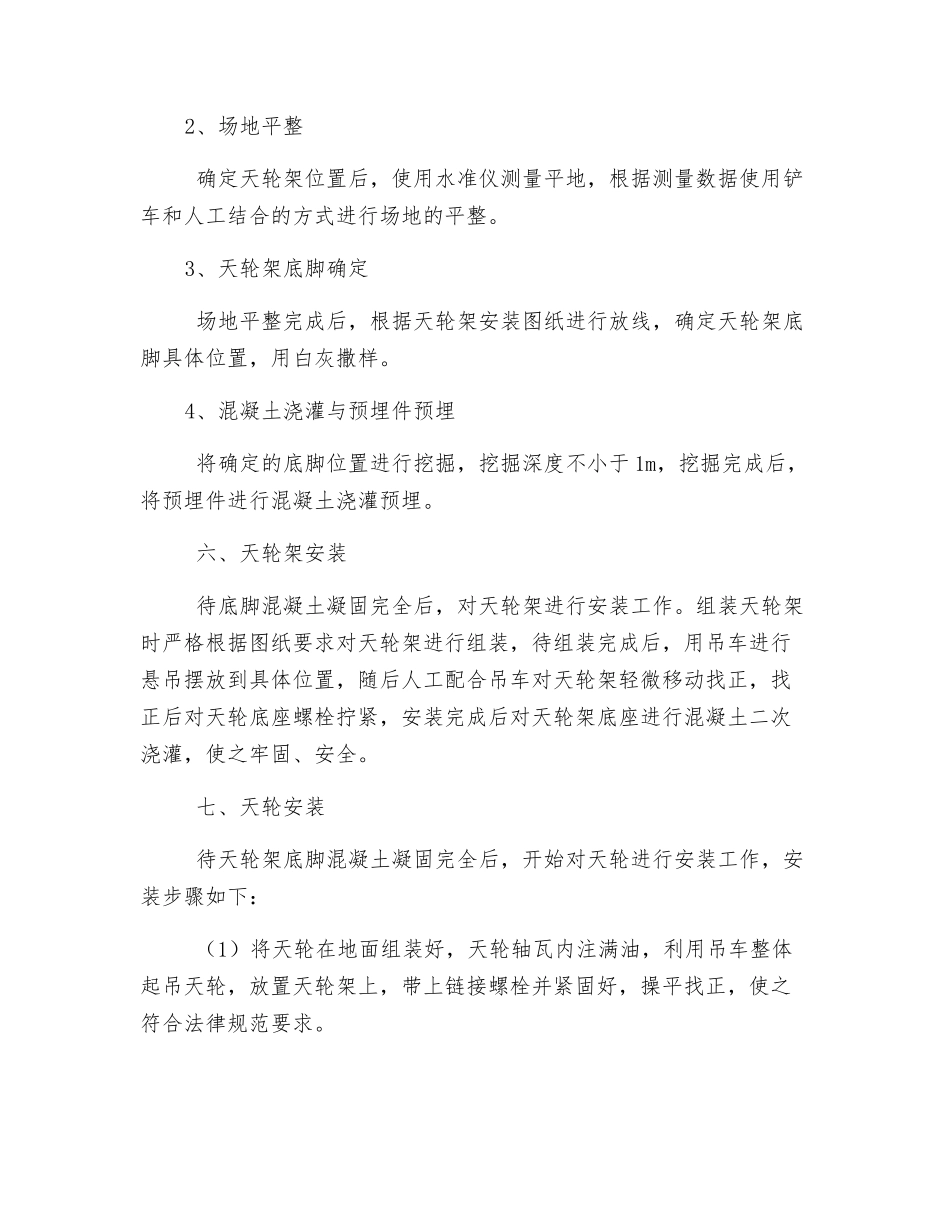

天轮架与天伦安装措施一、工程概况 中阳荣欣 XXXX 有限公司高家庄煤矿主斜井井筒，经招投标方式确定，由川煤集团高家庄主斜井项目部承担建设。现在将要进行凿井筹备期的天轮架与天轮安装工程，为了进一步确保工程质量及安全，特制订如下安全技术措施。 二、主要工作内容 天轮架与天轮安装 三、施工主要器具1、活扳手 18 寸 2 把，眼镜扳手等2、手锤、鉴钎、扁铲、大锤等3、气割工具 1 套，电焊机 1 台4、绳扣子、卡环、吊车一台5、施工所使用的测量仪器 四、施工顺序 天轮架安装-天轮安装 五、安装准备1、天轮架位置确定 由甲方提供井口具体位置数据，使用经纬仪进行测量，结合井口、及翻矸台的具体数据，确定天轮架的具体位置。2、场地平整 确定天轮架位置后，使用水准仪测量平地，根据测量数据使用铲车和人工结合的方式进行场地的平整。3、天轮架底脚确定 场地平整完成后，根据天轮架安装图纸进行放线，确定天轮架底脚具体位置，用白灰撒样。4、混凝土浇灌与预埋件预埋 将确定的底脚位置进行挖掘，挖掘深度不小于 1m，挖掘完成后，将预埋件进行混凝土浇灌预埋。 六、天轮架安装 待底脚混凝土凝固完全后，对天轮架进行安装工作。组装天轮架时严格根据图纸要求对天轮架进行组装，待组装完成后，用吊车进行悬吊摆放到具体位置，随后人工配合吊车对天轮架轻微移动找正，找正后对天轮底座螺栓拧紧，安装完成后对天轮架底座进行混凝土二次浇灌，使之牢固、安全。 七、天轮安装 待天轮架底脚混凝土凝固完全后，开始对天轮进行安装工作，安装步骤如下： （1）将天轮在地面组装好，天轮轴瓦内注满油，利用吊车整体起吊天轮，放置天轮架上，带上链接螺栓并紧固好，操平找正，使之符合法律规范要求。 （2）对比天轮平台布置图，选用直径不小于 Φ15.5 的钢丝绳，利用吊车分别将各天轮吊装就位，穿上连接螺栓。 （3）天轮平台安装完毕后，必须对提升天轮梁适当加固，并焊挡铁。 八、安装要求1、人员技术要求1.所有参加人员必须熟悉安全注意事项；2.机电技术工熟悉安装设备结构，懂得具体安装过程和技术要求；3.所有的人员熟悉本组装方案；2.安装过程当中注意事项 （1）在使用测量仪测量时，必须根据测量仪器正确的操作方法操作。 （2）划分设备及设施位置必须严格根据图纸所表述的预留 （3）安装前依据安装图纸要进行认真检查预埋件的位置是否正确，预埋件是否稳固，用水准仪再次操平。 （4）天轮架及天轮组装时严格根据...
