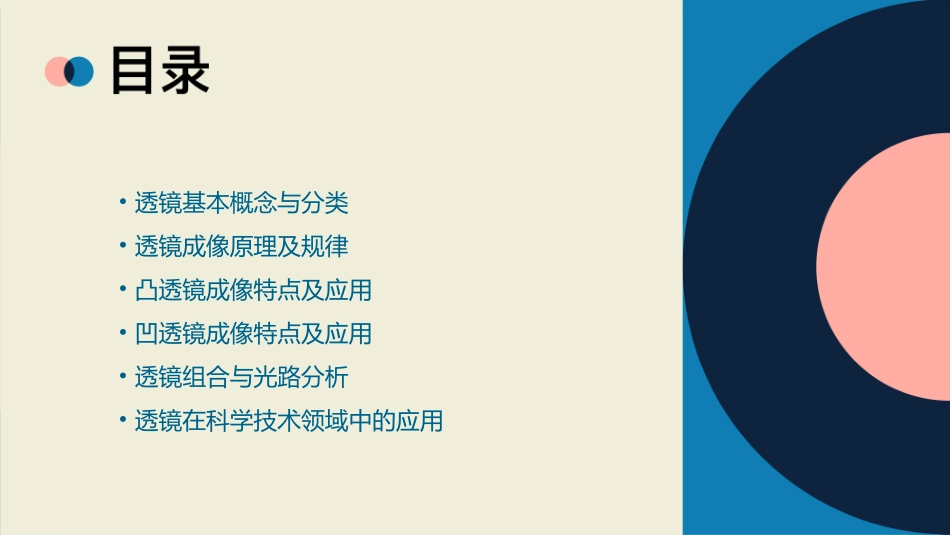

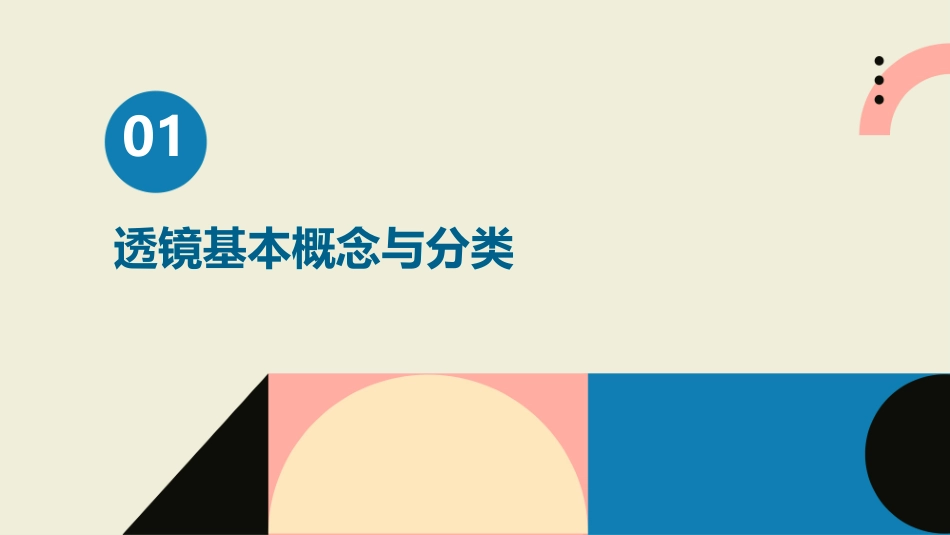

31透镜及其应用ppt课件•透镜基本概念与分类•透镜成像原理及规律•凸透镜成像特点及应用•凹透镜成像特点及应用•透镜组合与光路分析•透镜在科学技术领域中的应用01透镜基本概念与分类0102透镜定义及作用透镜的作用是会聚或发散光线，从而改变光线的传播方向。透镜是一种光学元件，由透明物质制成，至少有一个表面为球面或部分球面。中间厚，边缘薄，对光线有会聚作用。凸透镜中间薄，边缘厚，对光线有发散作用。凹透镜凸透镜与凹透镜区别透镜的厚度远小于其焦距，可以忽略透镜的厚度对成像的影响。透镜的厚度不能忽略，需要考虑其对成像的影响。厚透镜的成像规律比薄透镜更复杂。薄透镜与厚透镜特点厚透镜薄透镜02透镜成像原理及规律光线在经过透镜时，遵循折射定律：入射光线、折射光线和法线位于同一平面内，且入射角正弦与折射角正弦之比等于两种介质的折射率之比。对于凸透镜，平行于主轴的光线经过透镜后会汇聚于一点，称为焦点；而对于凹透镜，平行于主轴的光线经过透镜后会发散，其反向延长线交于一点，也称为焦点。光线经过透镜折射规律成像公式1/f=1/u+1/v，其中f为焦距，u为物距，v为像距。该公式描述了物距、像距和焦距之间的关系。放大倍数计算放大倍数M=h'/h=-v/u，其中h'为像高，h为物高。当M>0时，表示成放大的像；当M<0时，表示成缩小的像。成像公式和放大倍数计算当物距u等于焦距f时，不成像；当物距u等于2倍焦距f时，成倒立等大的实像，像距v也等于2f；当物距u大于2倍焦距f时，成倒立缩小的实像，像距v位于f和2f之间；当物距u小于2倍焦距f但大于焦距f时，成倒立放大的实像，像距v大于2f；当物距u小于焦距f时，成正立放大的虚像。像距、物距和焦距关系010302040503凸透镜成像特点及应用形成条件物体位于凸透镜的一倍焦距和二倍焦距之间。成像特点倒立放大的实像，像距大于物距，像比物大，像位于凸透镜二倍焦距之外。放大实像形成条件及特点物体位于凸透镜的二倍焦距之外。形成条件倒立缩小的实像，像距小于物距，像比物小，像位于凸透镜一倍焦距和二倍焦距之间。成像特点缩小实像形成条件及特点放大镜01利用凸透镜成正立放大的虚像的原理，将物体放在焦点以内，可以观察到放大的虚像。投影仪02利用凸透镜成倒立放大的实像的原理，将投影片放在凸透镜的一倍焦距和二倍焦距之间，通过调整物距和像距，可以在屏幕上得到清晰的倒立放大的实像。照相机03利用凸透镜成倒立缩小的实像的原理，将景物放在凸透镜的二倍焦距之外，通过调整物距和像距，可以在底片上得到清晰的倒立缩小的实像。凸透镜在生活中的应用举例04凹透镜成像特点及应用正立缩小虚像形成条件及特点形成条件当物体位于凹透镜的一倍焦距以内时，成正立缩小的虚像。虚像特点正立缩小的虚像与物体在同一侧，且虚像比物体小，距离凹透镜越近，虚像越小。凹透镜在生活中的应用举例近视眼镜凹透镜作为近视眼镜的镜片，能够矫正近视眼的视力问题，使近视患者能够清晰地看到远处的物体。显微镜在显微镜中，凹透镜可以作为物镜或目镜，用来放大微小物体的像，以便更清楚地观察和研究。望远镜凹透镜也可以用于望远镜中，作为目镜或物镜的一部分，帮助观察者看到更远处的天体或其他物体。摄影镜头在摄影镜头中，凹透镜可以作为其中的一片镜片，与其他镜片组合使用，以调整光线的折射和聚焦，从而拍摄出清晰、生动的照片。05透镜组合与光路分析两个透镜的平面或曲面紧密接触，形成一个整体。接触式组合分离式组合胶合式组合两个透镜之间有一定的距离，光线通过第一个透镜后，再经过第二个透镜。两个透镜通过胶合工艺固定在一起，形成一个复合透镜。030201两个或多个透镜组合方式应用举例显微镜、望远镜、摄影镜头等光学仪器中广泛应用了组合透镜，以实现特定的成像需求。光路分析根据光线在透镜界面上的折射定律和透镜的焦距，分析光线在组合透镜中的传播路径。成像规律组合透镜的成像规律与单个透镜类似，但焦距、像距等参数会发生变化。具体成像规律取决于组合方式、透镜焦距以及物体与透镜之间的距离。像差分析组合透镜可以减小像差，提高成像质量。例如，正负透镜组合可以消除色差，多个透镜组合可以消除球...
