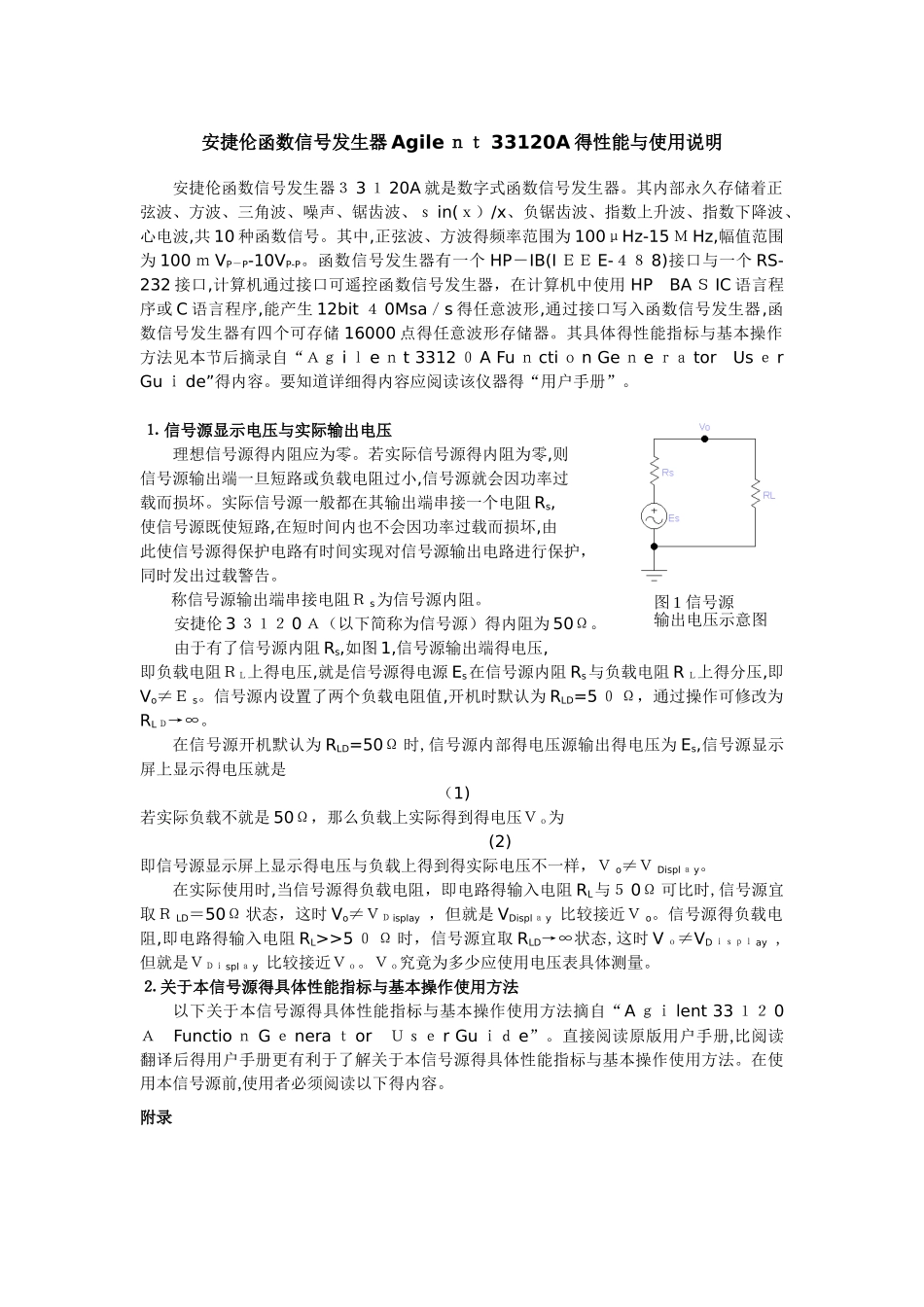

安捷伦函数信号发生器 Agile ｎｔ 33120A 得性能与使用说明安捷伦函数信号发生器３ 3 １ 20A 就是数字式函数信号发生器。其内部永久存储着正弦波、方波、三角波、噪声、锯齿波、ｓ in(ｘ）/x、负锯齿波、指数上升波、指数下降波、心电波,共 10 种函数信号。其中,正弦波、方波得频率范围为 100μHz-15 Ｍ Hz,幅值范围为 100 ｍ VP－P-10VP-P。函数信号发生器有一个 HP－IB(I ＥＥ E-４８ 8)接口与一个 RS-232 接口,计算机通过接口可遥控函数信号发生器，在计算机中使用 HP BA Ｓ IC 语言程序或 C 语言程序,能产生 12bit ４ 0Msa／s 得任意波形,通过接口写入函数信号发生器,函数信号发生器有四个可存储 16000 点得任意波形存储器。其具体得性能指标与基本操作方法见本节后摘录自“Ａｇ i ｌ e ｎ t 3312 ０ A Fu ｎ cti ｏ n Ge ｎ e ｒａ tor Us ｅ r Gu ｉ de”得内容。要知道详细得内容应阅读该仪器得“用户手册”。⒈ 信号源显示电压与实际输出电压理想信号源得内阻应为零。若实际信号源得内阻为零,则信号源输出端一旦短路或负载电阻过小,信号源就会因功率过载而损坏。实际信号源一般都在其输出端串接一个电阻 Rs,使信号源既使短路,在短时间内也不会因功率过载而损坏,由此使信号源得保护电路有时间实现对信号源输出电路进行保护，同时发出过载警告。 称信号源输出端串接电阻Ｒ s为信号源内阻。安捷伦 3 ３１２ 0 Ａ（以下简称为信号源）得内阻为 50Ω。由于有了信号源内阻 Rs,如图 1,信号源输出端得电压,即负载电阻ＲＬ上得电压,就是信号源得电源 Es在信号源内阻 Rs与负载电阻 R Ｌ上得分压,即Vo≠Ｅ s。信号源内设置了两个负载电阻值,开机时默认为 RLD=5 ０ Ω，通过操作可修改为RL Ｄ→∞。在信号源开机默认为 RLD=50Ω 时,信号源内部得电压源输出得电压为 Es,信号源显示屏上显示得电压就是 （1)若实际负载不就是 50Ω，那么负载上实际得到得电压Ｖｏ为 (2)即信号源显示屏上显示得电压与负载上得到得实际电压不一样，Ｖ o≠Ｖ Displ ａ y。在实际使用时,当信号源得负载电阻，即电路得输入电阻 RL与５ 0Ω 可比时,信号源宜取Ｒ LD＝50Ω 状态，这时 Vo≠ＶＤ isplay ，但就是 VDispl ａ y 比较接近Ｖ o。信号源得负载电阻,即电路得输入电阻 RL>>5 ０ Ω 时，信号源宜取 RLD→∞状态,这时 V ｏ≠VD ｉｓｐｌ ay ,但就是ＶＤ...
