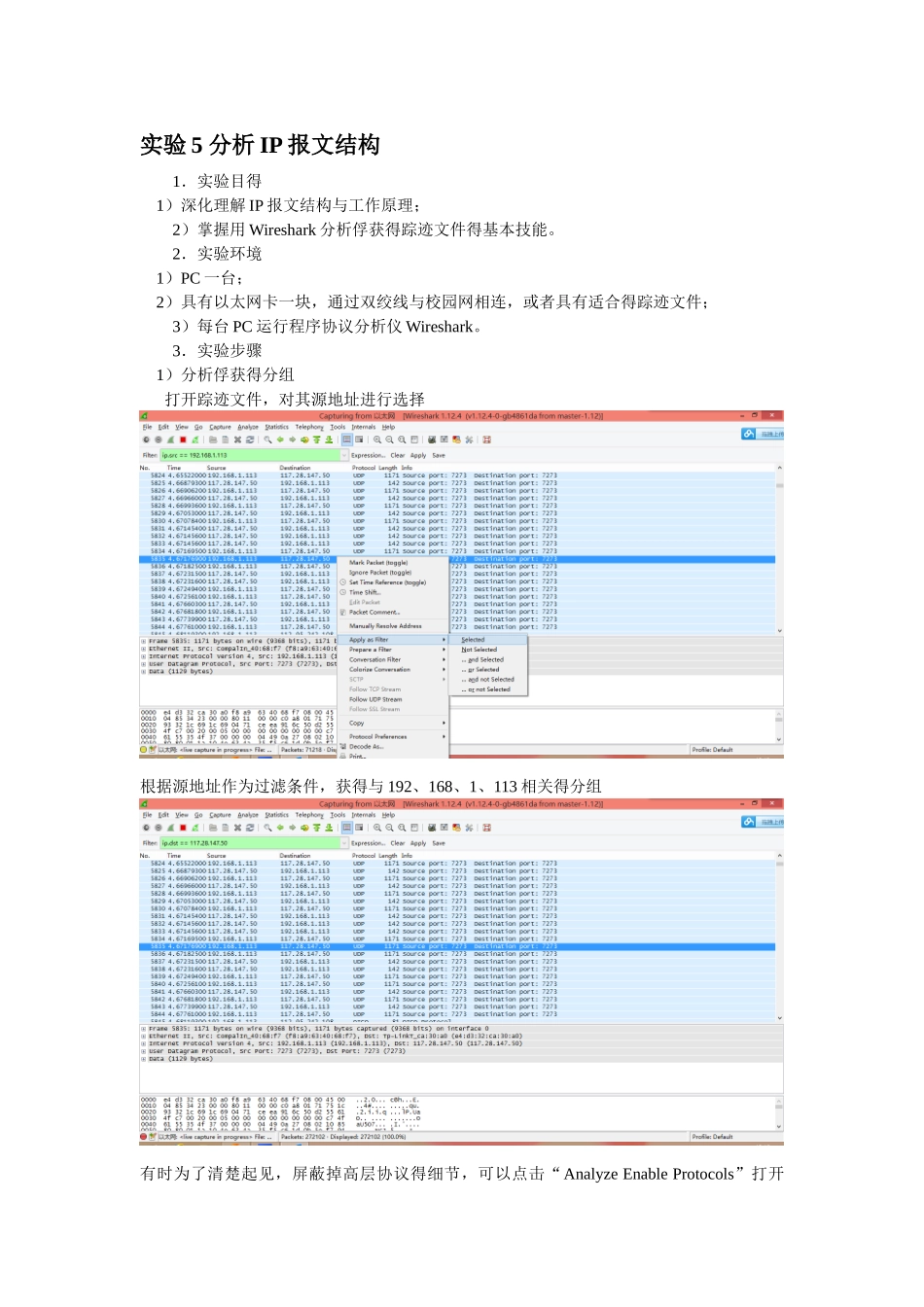

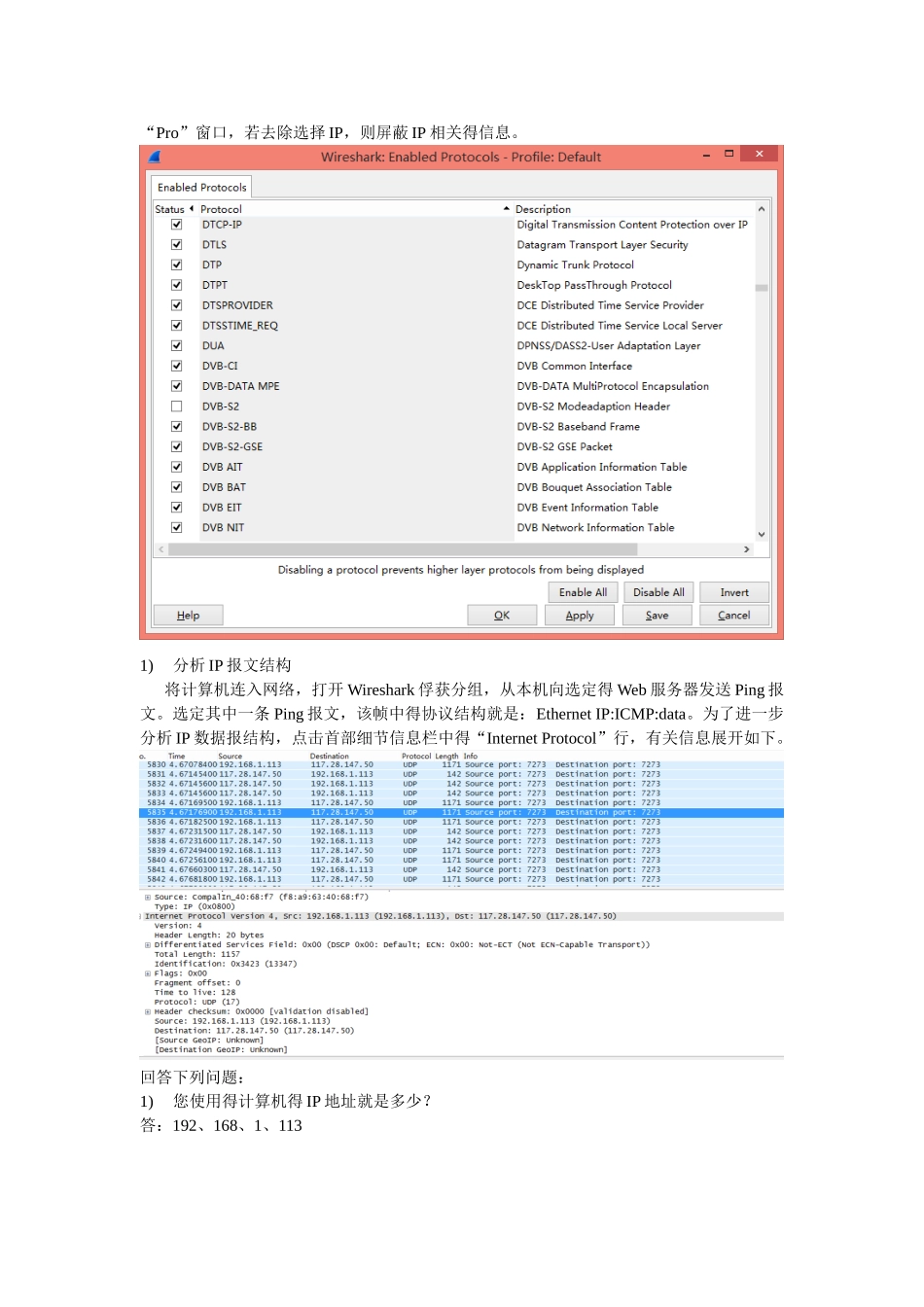

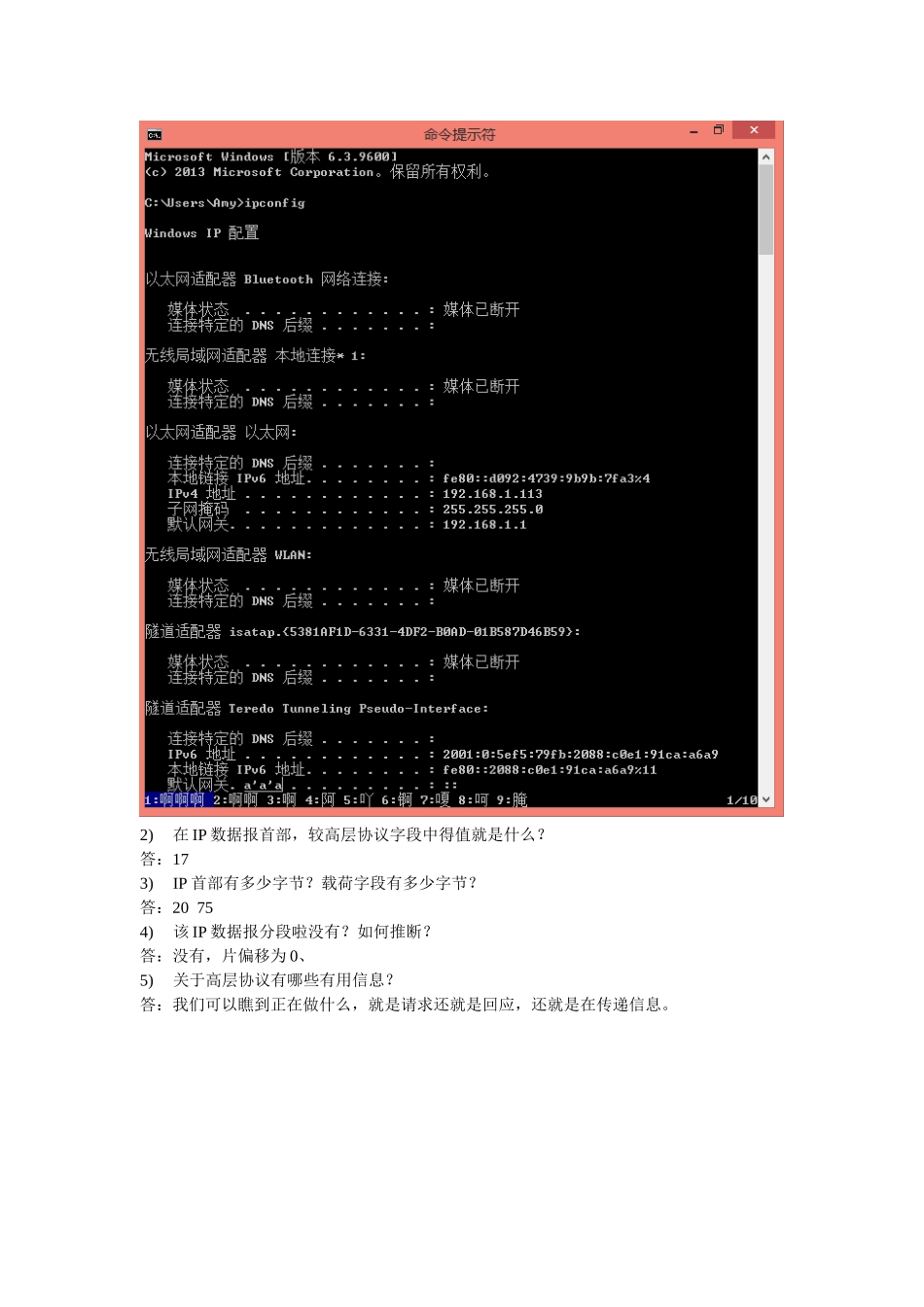

实验 5 分析 IP 报文结构1．实验目得 1）深化理解 IP 报文结构与工作原理；2）掌握用 Wireshark 分析俘获得踪迹文件得基本技能。2．实验环境 1）PC 一台； 2）具有以太网卡一块，通过双绞线与校园网相连，或者具有适合得踪迹文件；3）每台 PC 运行程序协议分析仪 Wireshark。3．实验步骤 1）分析俘获得分组 打开踪迹文件，对其源地址进行选择根据源地址作为过滤条件，获得与 192、168、1、113 相关得分组有时为了清楚起见，屏蔽掉高层协议得细节，可以点击“Analyze Enable Protocols”打开“Pro”窗口，若去除选择 IP，则屏蔽 IP 相关得信息。1)分析 IP 报文结构 将计算机连入网络，打开 Wireshark 俘获分组，从本机向选定得 Web 服务器发送 Ping 报文。选定其中一条 Ping 报文，该帧中得协议结构就是：Ethernet IP:ICMP:data。为了进一步分析 IP 数据报结构，点击首部细节信息栏中得“Internet Protocol”行，有关信息展开如下。回答下列问题：1)您使用得计算机得 IP 地址就是多少？答：192、168、1、1132)在 IP 数据报首部，较高层协议字段中得值就是什么？答：173)IP 首部有多少字节？载荷字段有多少字节？答：20 754)该 IP 数据报分段啦没有？如何推断？答：没有，片偏移为 0、5)关于高层协议有哪些有用信息？答：我们可以瞧到正在做什么，就是请求还就是回应，还就是在传递信息。
