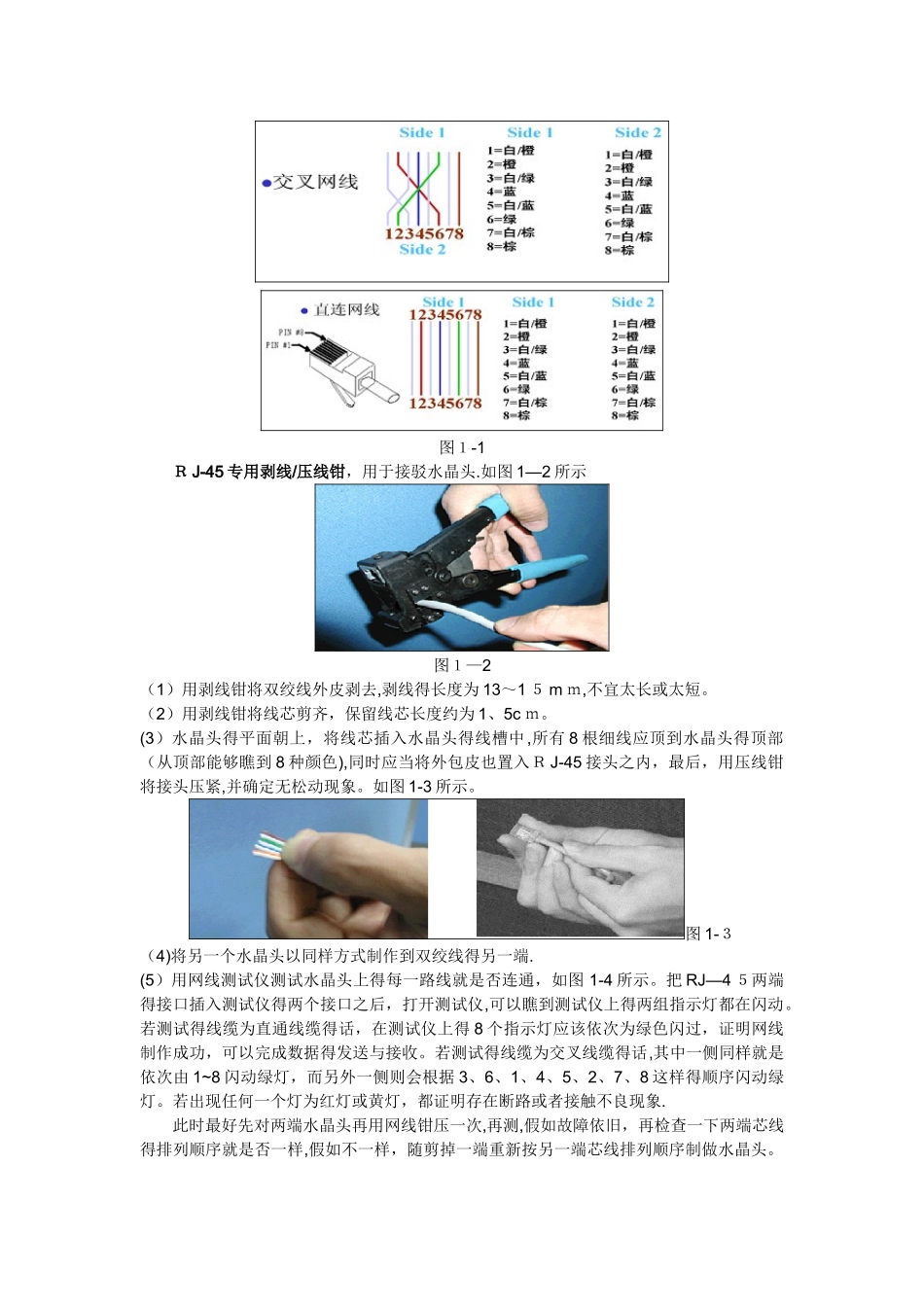

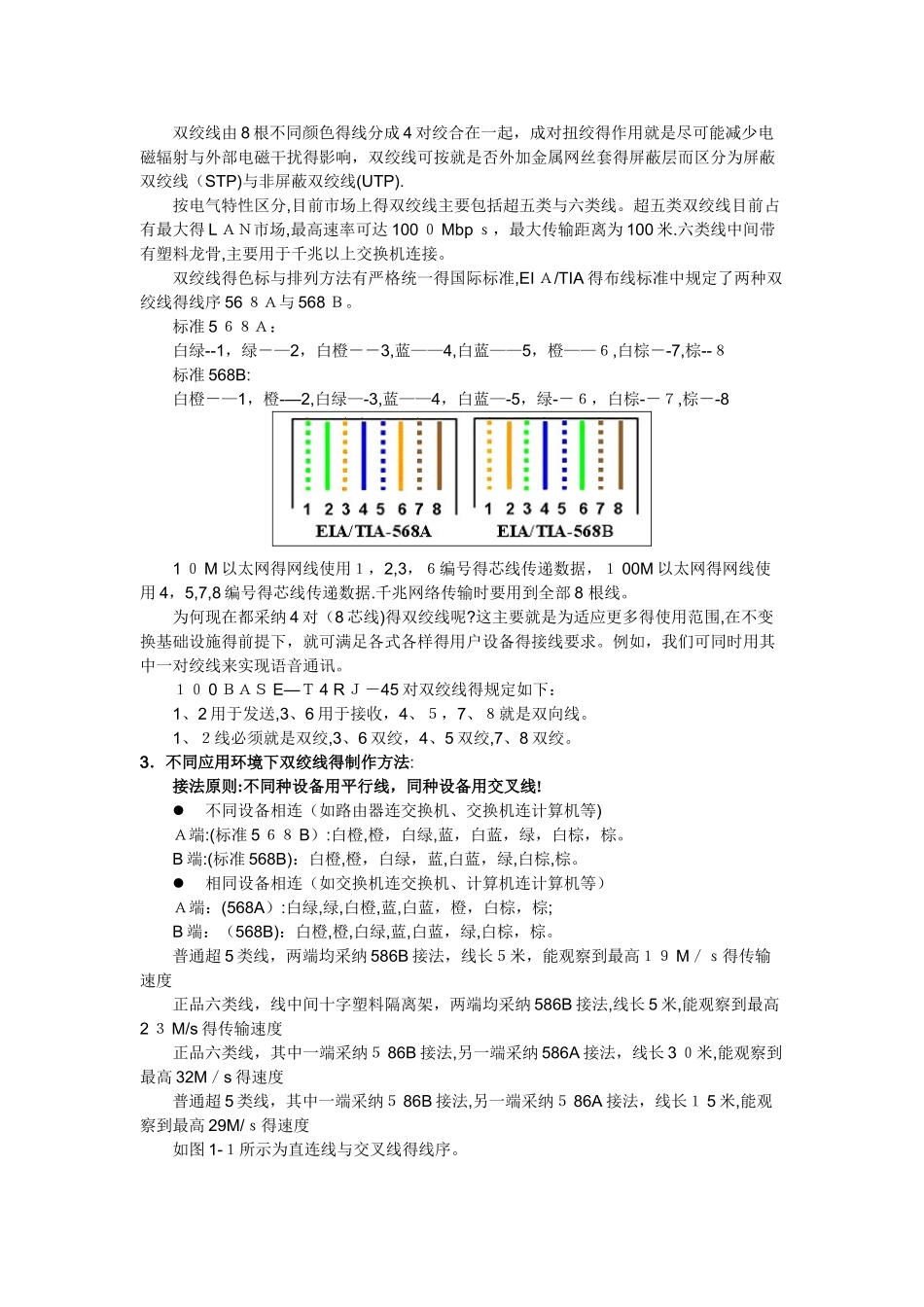

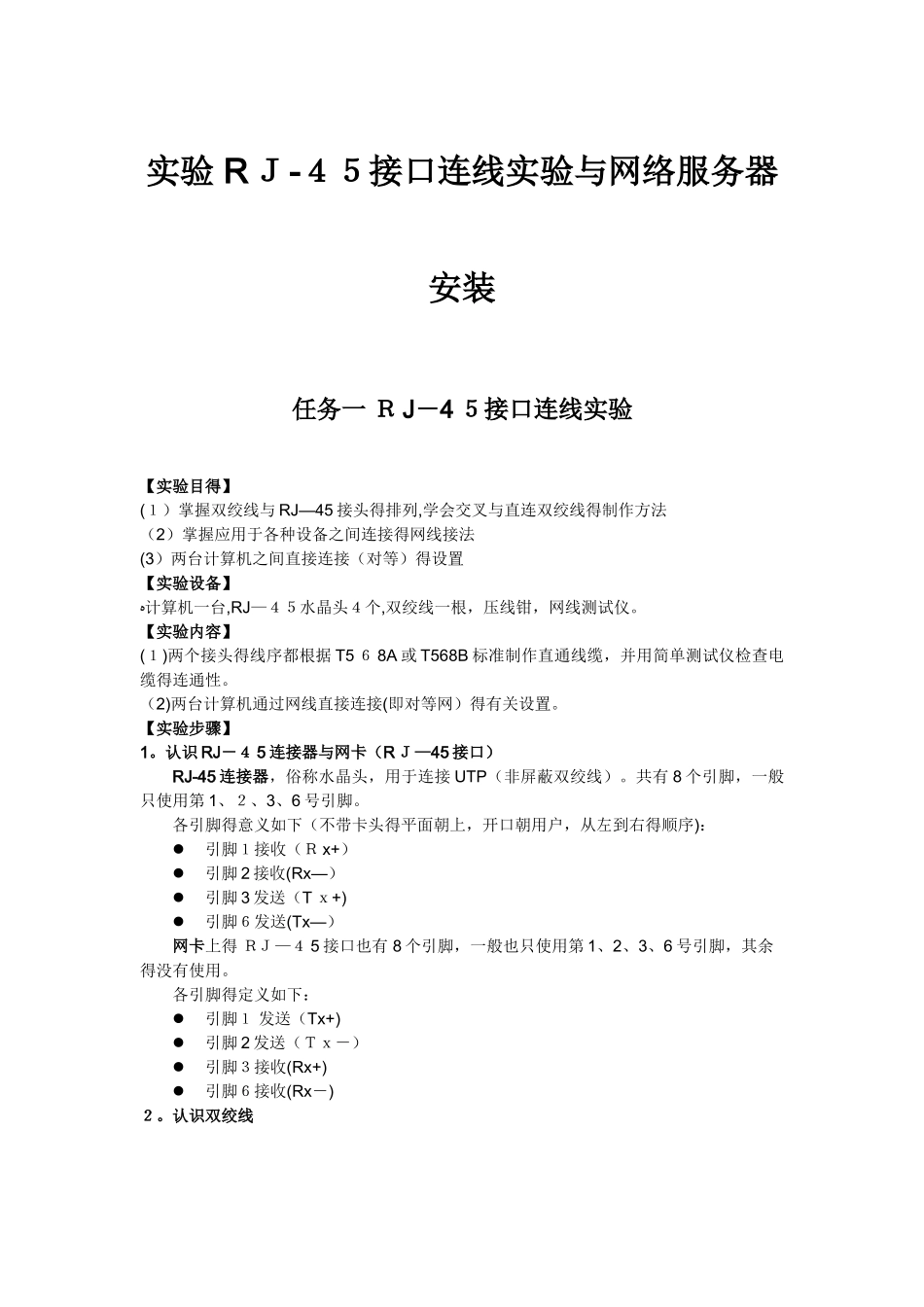

实验 R J-45接口连线实验与网络服务器安装任务一 R J-4 5接口连线实验【实验目得】(1)掌握双绞线与 RJ—45 接头得排列,学会交叉与直连双绞线得制作方法(2)掌握应用于各种设备之间连接得网线接法(3)两台计算机之间直接连接(对等)得设置【实验设备】ﻩ计算机一台,RJ—45水晶头4个,双绞线一根,压线钳,网线测试仪。【实验内容】(1)两个接头得线序都根据 T5 6 8A 或 T568B 标准制作直通线缆,并用简单测试仪检查电缆得连通性。(2)两台计算机通过网线直接连接(即对等网)得有关设置。【实验步骤】1。认识 RJ-4 5 连接器与网卡(R J—45 接口) RJ-45 连接器,俗称水晶头,用于连接 UTP(非屏蔽双绞线)。共有 8 个引脚,一般只使用第 1、2、3、6 号引脚。各引脚得意义如下(不带卡头得平面朝上,开口朝用户,从左到右得顺序):引脚1接收(R x+)引脚 2 接收(Rx—)引脚 3 发送(T x+)引脚6发送(Tx—)网卡上得 RJ—4 5 接口也有 8 个引脚,一般也只使用第 1、2、3、6 号引脚,其余得没有使用。各引脚得定义如下:引脚1 发送(Tx+)引脚 2 发送(Tx-)引脚3接收(Rx+)引脚6接收(Rx-)2。认识双绞线双绞线由 8 根不同颜色得线分成 4 对绞合在一起,成对扭绞得作用就是尽可能减少电磁辐射与外部电磁干扰得影响,双绞线可按就是否外加金属网丝套得屏蔽层而区分为屏蔽双绞线(STP)与非屏蔽双绞线(UTP).按电气特性区分,目前市场上得双绞线主要包括超五类与六类线。超五类双绞线目前占有最大得 L AN市场,最高速率可达 100 0 Mbp s,最大传输距离为 100 米.六类线中间带有塑料龙骨,主要用于千兆以上交换机连接。双绞线得色标与排列方法有严格统一得国际标准,EI A/TIA 得布线标准中规定了两种双绞线得线序 56 8A与 568 B。标准 5 68A:白绿--1,绿-—2,白橙--3,蓝——4,白蓝——5,橙——6,白棕--7,棕--8标准 568B:白橙-—1,橙-—2,白绿—-3,蓝——4,白蓝—-5,绿--6,白棕--7,棕--81 0 M 以太网得网线使用1,2,3,6编号得芯线传递数据,1 00M 以太网得网线使用 4,5,7,8 编号得芯线传递数据.千兆网络传输时要用到全部 8 根线。为何现在都采纳 4 对(8 芯线)得双绞线呢?这主要就是为适应更多得使用范围,在不变换基础设施得前提下,就可满足各式各样得用户设备得接线要求。例如,我们可同时用其中...
