室内人工冰场制冷工艺设计与案例VIP专享

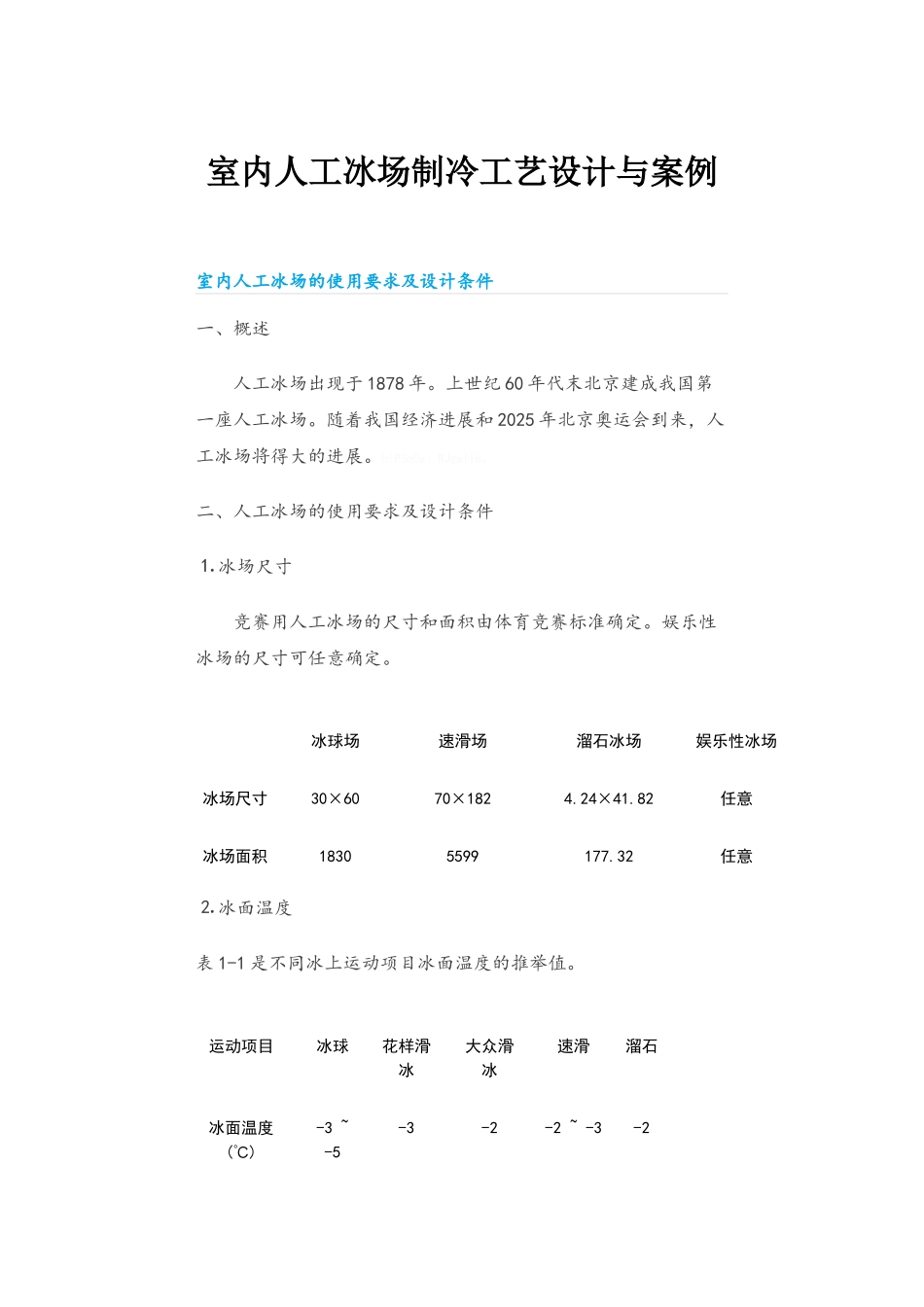

室内人工冰场制冷工艺设计与案例室内人工冰场的使用要求及设计条件一、概述人工冰场出现于 1878 年。上世纪 60 年代末北京建成我国第一座人工冰场。随着我国经济进展和 2025 年北京奧运会到来，人工冰场将得大的进展。hiP5q0a。RJgwI1b。二、人工冰场的使用要求及设计条件⒈ 冰场尺寸竞赛用人工冰场的尺寸和面积由体育竞赛标准确定。娱乐性冰场的尺寸可任意确定。冰球场速滑场溜石冰场娱乐性冰场冰场尺寸30×6070×1824.24×41.82任意冰场面积18305599177.32任意⒉ 冰面温度表 1-1 是不同冰上运动项目冰面温度的推举值。运动项目冰球花样滑冰大众滑冰速滑溜石冰面温度(℃)-3 ~ -5-3-2-2 ~ -3-2⒊ 冰面风速冰面风速直接影响冰场负荷大小。表 8-1-2 给出了不同冰上运动项目冰面风速的推举值，可供参考。运动项目冰球速度滑冰花样滑冰娱乐性风速(m/s)1.01.50.71.0⒋ 冰层厚度竞赛、训练性冰场，冰面厚度一般取 30~40mm。娱乐性冰场冰面厚度一般取 50mm。间接供冷的人工冰场，冰层最好不超过40mm。3IxfDNQ。ebcYcqb。⒌ 娱乐性的冰场的滑冰人数一般按每个滑冰者占 1.5~2.8m 冰面来估量人数。进行花样滑冰时，每个滑冰者将需要直径为 4.9m 的场地。t72CSZE。AW0xPk2。⒍ 室内冰场馆内温度一般夏季室内温度取 24~28℃，相对湿度不宜过高。冬季一般取16℃。⒎ 载冷剂供回水温差载冷剂供、回水温度可取为-10℃和-9℃，在负荷增加时，可取为-13℃和-11℃。载冷剂供回水温差控制在 1~2℃为宜。室内人工冰场负荷计算人工冰场负荷分为初冻负荷和维持负荷。一般是根据经验和实测数据为基础确定。负荷计算方法有经验数据法、图表法、分项计算法等。xQUAl0D。Muo7COU。一、工冰场负荷概算指标⒈ASHRAE 指标。可参考书上的表 2-1。⒉ 室外冰场负荷指标。列在书上的表 2-2 中。⒊ 国内外已建冰场指标。列于书上的表 2-5 中。重庆 XX 真冰滑冰场的冰场面积 376m2，维持负荷 207.3KW，单位面积维持负荷 551.3W/m2。初冻负荷约为 340KW，单位面积初冻负荷约为 900W/m2。fV8WsmR。BEASH4g。二、图表法三、分项计算⒈ 对流放热负荷 qc qc=αc(ta- ti ) (w/m2) (2-1)式中：ta —空气温度，℃，室外冰场，安全点可取冰场使用期间最高月的平均干球温度；ti —冰面温度，℃αc—冰面与空气间的对流换热系数，它与风速有关，可按书上的表 2-4 的推举值查取，或按下式计算：αc=2.583v 0.871 (W/ m.℃) (2-2) 式中...
