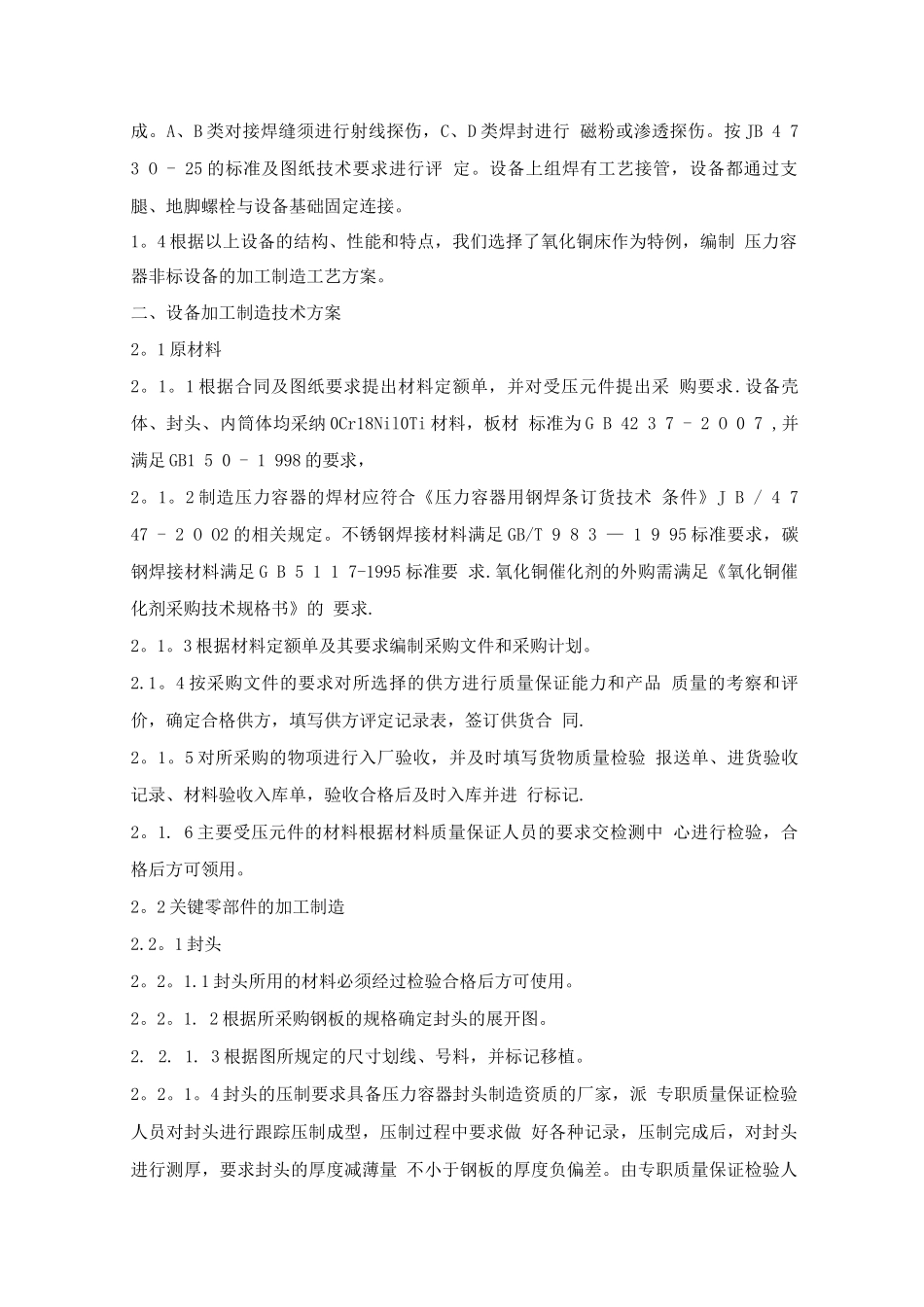

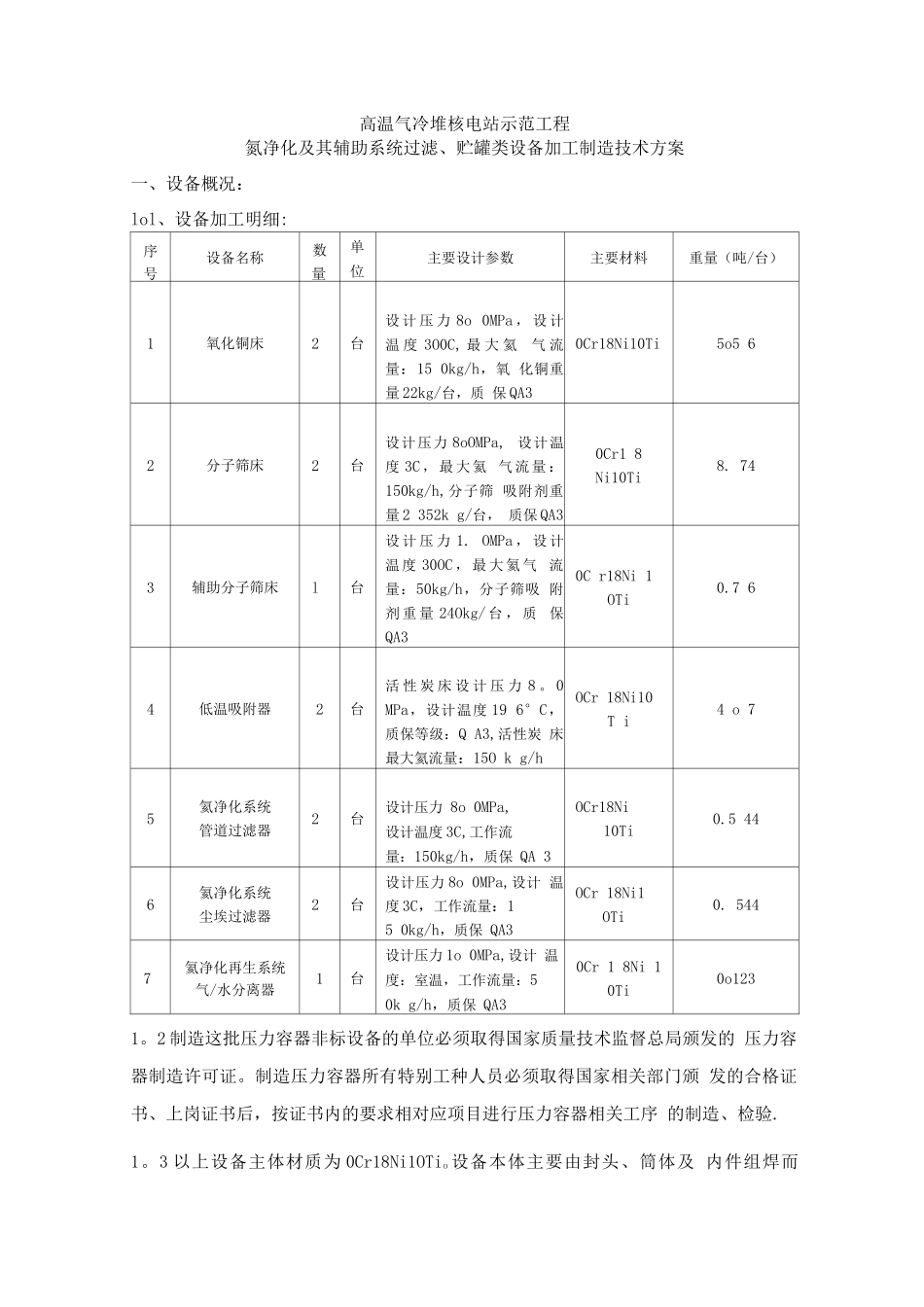

高温气冷堆核电站示范工程氮净化及其辅助系统过滤、贮罐类设备加工制造技术方案一、设备概况：lol、设备加工明细:序号设备名称数量单 位主要设计参数主要材料重量（吨/台）1氧化铜床2台设 计 压 力 8o 0MPa ， 设 计 温 度 3O0C, 最 大 氦 气 流量：15 0kg/h，氧 化铜重量 22kg/台，质 保 QA30Cr18Ni10Ti5o5 62分子筛床2台设计压力 8oOMPa, 设计温度 3C ，最大氦 气流量：150kg/h,分子筛 吸附剂重量 2 352k g/台， 质保 QA30Cr1 8Ni10Ti8. 743辅助分子筛床l台设 计 压 力 1. OMPa ， 设 计 温 度 30OC ， 最 大 氦 气 流量：50kg/h，分子筛吸 附剂 重 量 24Okg/ 台 ， 质 保QA30C r18Ni 1OTi0.7 64低温吸附器2台活 性 炭 床 设 计 压 力 8 。 0 MPa，设计温度 19 6°C， 质保等级：Q A3,活性炭 床最大氦流量：15O k g/hOCr 18Ni10T i4 o 75氦净化系统管道过滤器2台设计压力 8o 0MPa,设计温度 3C,工作流量：150kg/h，质保 QA 3OCr18Ni10Ti0.5 446氦净化系统尘埃过滤器2台设计压力 8o 0MPa,设计 温度 3C，工作流量：15 0kg/h，质保 QA3OCr 18Ni1OTi0. 5447氦净化再生系统 气/水分离器1台设计压力 1o 0MPa,设计 温度：室温，工作流量：50k g/h，质保 QA30Cr 1 8Ni 10Ti0o1231。2 制造这批压力容器非标设备的单位必须取得国家质量技术监督总局颁发的 压力容器制造许可证。制造压力容器所有特别工种人员必须取得国家相关部门颁 发的合格证书、上岗证书后，按证书内的要求相对应项目进行压力容器相关工序 的制造、检验.1。3 以上设备主体材质为 0Cr18Ni1OTio 设备本体主要由封头、筒体及 内件组焊而成。A、B 类对接焊缝须进行射线探伤，C、D 类焊封进行 磁粉或渗透探伤。按 JB 4 7 3 O - 25 的标准及图纸技术要求进行评 定。设备上组焊有工艺接管，设备都通过支腿、地脚螺栓与设备基础固定连接。1。4 根据以上设备的结构、性能和特点，我们选择了氧化铜床作为特例，编制 压力容器非标设备的加工制造工艺方案。二、设备加工制造技术方案2。1 原材料2。1。1 根据合同及图纸要求提出材料定额单，并对受压元件提出采 购要求.设备壳体、封头、内筒体均采纳 0Cr18Nil0Ti 材料，板材 标准为 G B 42 3 7 - 2 O 0 7 ,并满足 GB1 5 0 - 1 998 的要求，2。1。2 制造压力容器的焊材应符合《压力容器...
